イマオコーポレーション

ナールドサムノブ（TKN・TKS）

Name: ナールド サム ノブ（TKN・TKS）
Brand: イマオコーポレーション
SKU: 221000241473
Rating: 4.3 (8 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

4.3

平均満足度4.3

この商品のレビューをみる（8件）

この商品のFAQをみる（1件）

通常単価(税別): 331円～2,519円

税込単価: 364円～2,771円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

スターノブ（STK）

4.5

通常価格(税別)： 242円 (税込価格：266円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

ナールドサムノブ（TKN-SL-SUS）

通常価格(税別)： 345円 (税込価格：380円)

通常出荷日：在庫品1日目

定番のローレットノブです。【特長】・パネル固定用として最適です。・材質は、スチ...

詳細情報を確認する

本体種類
円形
円形種類
標準
付加機能
なし
本体色
シルバー
側面部加工
ローレット

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が51型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

TKN/TKN-SUS メネジ貫通の外形図

TKS/TKS-SUS オネジの外形図

TKS-R-SUS オネジ脱落防止タイプの外形図

製品仕様

材質

タイプ	本体
TKN	SS400 クロムメッキ
TKS	S45C クロムメッキ
TKN-SUS TKS-SUS TKS-R-SUS	SUS303

規格表

TKN/TKN-SUS メネジ貫通

スチール製	SUS製	D	M	H	D₁	S	質量(g)
型番	型番	D	M	H	D₁	S	質量(g)
TKN 3	TKN 3-SUS	12	M 3×0.5	7.5	6	5	6
TKN 4	TKN 4-SUS	16	M 4×0.7	9.5	8	6	7
TKN 5	TKN 5-SUS	20	M 5×0.8	11.5	10	7.5	15
TKN 6	TKN 6-SUS	24	M 6×1	15	12	10	25
TKN 8	TKN 8-SUS	30	M 8×1.25	18	16	12	45
TKN10	TKN10-SUS	36	M10×1.5	23	20	15	90

TKS/TKS-SUS オネジ

スチール製	SUS製	D	M	H	D₁	S	L	A	質量(g)
型番	型番	D	M	H	D₁	S	L	A	質量(g)
TKS 3×10	TKS 3×10-SUS	12	M 3×0.5	7.5	6	5	10	2	7
TKS 4×10	TKS 4×10-SUS	16	M 4×0.7	9.5	8	6	10	2.2	9
TKS 4×15	TKS 4×15-SUS	16	M 4×0.7	9.5	8	6	15	2.2	10
TKS 5×10	TKS 5×10-SUS	20	M 5×0.8	11.5	10	7.5	10	1.6	15
TKS 5×15	TKS 5×15-SUS						15		18
TKS 5×20	TKS 5×20-SUS						20		20
TKS 6×15	TKS 6×15-SUS	24	M 6×1	15	12	10	15	2	25
TKS 6×20	TKS 6×20-SUS						20		27
TKS 6×25	TKS 6×25-SUS						25		29
TKS 6×30	TKS 6×30-SUS						30		30
TKS 8×20	TKS 8×20-SUS	30	M 8×1.25	18	16	12	20	2.5	60
TKS 8×25	TKS 8×25-SUS						25		63
TKS 8×30	TKS 8×30-SUS						30		65
TKS10×25	TKS10×25-SUS	36	M10×1.5	23	20	15	25	3	115
TKS10×30	TKS10×30-SUS						30		119
TKS10×40	TKS10×40-SUS						40		125

TKS-R-SUS オネジ、脱落防止タイプ、SUS製

型番	D	M	H	D₁	S	L	A	質量(g)
TKS3×10R 6-SUS	12	M3×0.5	7.5	6	5	10	6	3.6
TKS4×10R 5-SUS	16	M4×0.7	9.5	8	6	10	5	8.5
TKS4×15R10-SUS	16	M4×0.7	9.5	8	6	15	10	8.8
TKS5×10R 4-SUS	20	M5×0.8	11.5	10	7.5	10	4	15.2
TKS5×20R14-SUS	20	M5×0.8	11.5	10	7.5	20	14	16.0
TKS6×15R 7-SUS	24	M6×1	15	12	10	15	7	28.7
TKS6×20R12-SUS						20	12	29.3
TKS6×30R22-SUS						30	22	29.8
TKS8×20R10-SUS	30	M8×1.25	18	16	12	20	10	56.2
TKS8×30R20-SUS	30	M8×1.25	18	16	12	30	20	58.4

使用例

パネル固定用として最適。

TKS-R-SUSタイプはパネルを取外した時にノブのネジ部がパネルに引っかかるため、紛失防止になる。

型番リスト

表示件数

型番

取付部の種類

取付部径 (mm) または呼び径

取付部長さL

(mm)

ノブ部外径【範囲選択】

(mm)

ノブ部外径

(mm)

本体材質

本体高さ H

(mm)

おねじ先端加工

めねじ・丸穴加工

本体表面処理

取付部材質

取付部表面処理

トラスココード

RoHS?

最小発注数量

めねじ	M3	7.5	～20	12	[スチール] スチール	7.5	-	貫通	クロムメッキ	スチール	クロムメッキ	-	10	1個
めねじ	M3	7.5	～20	12	[ステンレス] ステンレス	7.5	-	貫通	なし	ステンレス	なし	-	10	1個
めねじ	M4	9.5	～20	16	[スチール] スチール	9.5	-	貫通	クロムメッキ	スチール	クロムメッキ	-	10	1個
めねじ	M4	9.5	～20	16	[ステンレス] ステンレス	9.5	-	貫通	なし	ステンレス	なし	-	10	1個
めねじ	M5	11.5	～20	20	[スチール] スチール	11.5	-	貫通	クロムメッキ	スチール	クロムメッキ	104-9666	10	1個
めねじ	M5	11.5	～20	20	[ステンレス] ステンレス	11.5	-	貫通	なし	ステンレス	なし	104-9674	10	1個
めねじ	M6	15	20.1～30	24	[スチール] スチール	15	-	貫通	クロムメッキ	スチール	クロムメッキ	104-9682	10	1個
めねじ	M6	15	20.1～30	24	[ステンレス] ステンレス	15	-	貫通	なし	ステンレス	なし	104-9691	10	1個
めねじ	M8	18	20.1～30	30	[スチール] スチール	18	-	貫通	クロムメッキ	スチール	クロムメッキ	104-9704	10	1個
めねじ	M8	18	20.1～30	30	[ステンレス] ステンレス	18	-	貫通	なし	ステンレス	なし	104-9712	10	1個
めねじ	M10	23	30.1～40	36	[スチール] スチール	23	-	貫通	クロムメッキ	スチール	クロムメッキ	104-9721	10	1個
めねじ	M10	23	30.1～40	36	[ステンレス] ステンレス	23	-	貫通	なし	ステンレス	なし	104-9739	10	1個
おねじ	M3	10	～20	12	[スチール] スチール	7.5	なし	-	クロムメッキ	スチール	クロムメッキ	-	10	1個
おねじ	M3	10	～20	12	[ステンレス] ステンレス	7.5	なし	-	なし	ステンレス	なし	-	10	1個
おねじ	M3	10	～20	12	[ステンレス] ステンレス	7.5	なし	-	なし	ステンレス	なし	-	10	1個
おねじ	M4	10	～20	16	[スチール] スチール	9.5	なし	-	クロムメッキ	スチール	クロムメッキ	-	10	1個
おねじ	M4	10	～20	16	[ステンレス] ステンレス	9.5	なし	-	なし	ステンレス	なし	-	10	1個
おねじ	M4	10	～20	16	[ステンレス] ステンレス	9.5	なし	-	なし	ステンレス	なし	-	10	1個
おねじ	M4	15	～20	16	[スチール] スチール	9.5	なし	-	クロムメッキ	スチール	クロムメッキ	-	10	1個
おねじ	M4	15	～20	16	[ステンレス] ステンレス	9.5	なし	-	なし	ステンレス	なし	-	10	1個
おねじ	M4	15	～20	16	[ステンレス] ステンレス	9.5	なし	-	なし	ステンレス	なし	-	10	1個
おねじ	M5	10	～20	20	[スチール] スチール	11.5	なし	-	クロムメッキ	スチール	クロムメッキ	104-9747	10	1個
おねじ	M5	10	～20	20	[ステンレス] ステンレス	11.5	なし	-	なし	ステンレス	なし	104-9755	10	1個
おねじ	M5	10	～20	20	[ステンレス] ステンレス	11.5	なし	-	なし	ステンレス	なし	-	10	1個
おねじ	M5	15	～20	20	[スチール] スチール	11.5	なし	-	クロムメッキ	スチール	クロムメッキ	104-9763	10	1個
おねじ	M5	15	～20	20	[ステンレス] ステンレス	11.5	なし	-	なし	ステンレス	なし	104-9771	10	1個
おねじ	M5	20	～20	20	[スチール] スチール	11.5	なし	-	クロムメッキ	スチール	クロムメッキ	104-9780	10	1個
おねじ	M5	20	～20	20	[ステンレス] ステンレス	11.5	なし	-	なし	ステンレス	なし	104-9798	10	1個
おねじ	M5	20	～20	20	[ステンレス] ステンレス	11.5	なし	-	なし	ステンレス	なし	-	10	1個
おねじ	M6	15	20.1～30	24	[スチール] スチール	15	なし	-	クロムメッキ	スチール	クロムメッキ	104-9801	10	1個
おねじ	M6	15	20.1～30	24	[ステンレス] ステンレス	15	なし	-	なし	ステンレス	なし	104-9810	10	1個
おねじ	M6	15	20.1～30	24	[ステンレス] ステンレス	15	なし	-	なし	ステンレス	なし	-	10	1個
おねじ	M6	20	20.1～30	24	[スチール] スチール	15	なし	-	クロムメッキ	スチール	クロムメッキ	104-9828	10	1個
おねじ	M6	20	20.1～30	24	[ステンレス] ステンレス	15	なし	-	なし	ステンレス	なし	104-9836	10	1個
おねじ	M6	20	20.1～30	24	[ステンレス] ステンレス	15	なし	-	なし	ステンレス	なし	-	10	1個
おねじ	M6	25	20.1～30	24	[ステンレス] ステンレス	15	なし	-	なし	ステンレス	なし	104-9852	10	1個
おねじ	M6	30	20.1～30	24	[スチール] スチール	15	なし	-	クロムメッキ	スチール	クロムメッキ	104-9861	10	1個
おねじ	M6	30	20.1～30	24	[ステンレス] ステンレス	15	なし	-	なし	ステンレス	なし	104-9879	10	1個
おねじ	M6	30	20.1～30	24	[ステンレス] ステンレス	15	なし	-	なし	ステンレス	なし	-	10	1個
おねじ	M8	20	20.1～30	30	[スチール] スチール	18	なし	-	クロムメッキ	スチール	クロムメッキ	104-9887	10	1個
おねじ	M8	20	20.1～30	30	[ステンレス] ステンレス	18	なし	-	なし	ステンレス	なし	104-9895	10	1個
おねじ	M8	20	20.1～30	30	[ステンレス] ステンレス	18	なし	-	なし	ステンレス	なし	-	10	1個
おねじ	M8	25	20.1～30	30	[スチール] スチール	18	なし	-	クロムメッキ	スチール	クロムメッキ	104-9909	10	1個
おねじ	M8	30	20.1～30	30	[ステンレス] ステンレス	18	なし	-	なし	ステンレス	なし	104-9933	10	1個
おねじ	M8	30	20.1～30	30	[ステンレス] ステンレス	18	なし	-	なし	ステンレス	なし	-	10	1個
おねじ	M10	25	30.1～40	36	[スチール] スチール	23	なし	-	クロムメッキ	スチール	クロムメッキ	104-9941	10	1個
おねじ	M10	25	30.1～40	36	[ステンレス] ステンレス	23	なし	-	なし	ステンレス	なし	104-9950	10	1個
おねじ	M10	30	30.1～40	36	[スチール] スチール	23	なし	-	クロムメッキ	スチール	クロムメッキ	104-9968	10	1個
おねじ	M10	30	30.1～40	36	[ステンレス] ステンレス	23	なし	-	なし	ステンレス	なし	104-9976	10	1個
おねじ	M10	40	30.1～40	36	[スチール] スチール	23	なし	-	クロムメッキ	スチール	クロムメッキ	-	10	1個
おねじ	M10	40	30.1～40	36	[ステンレス] ステンレス	23	なし	-	なし	ステンレス	なし	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

502円 ( 552円 )	在庫品1日目当日出荷可能
556円 ( 612円 )	3日目
514円 ( 565円 )	在庫品1日目当日出荷可能
580円 ( 638円 )	在庫品1日目当日出荷可能
331円 ( 364円 )	在庫品1日目当日出荷可能
687円 ( 756円 )	在庫品1日目当日出荷可能
371円 ( 408円 )	在庫品1日目当日出荷可能
845円 ( 930円 )	在庫品1日目当日出荷可能
560円 ( 616円 )	在庫品1日目当日出荷可能
978円 ( 1,076円 )	在庫品1日目当日出荷可能
801円 ( 881円 )	在庫品1日目当日出荷可能
1,225円 ( 1,348円 )	在庫品1日目当日出荷可能
622円 ( 684円 )	在庫品1日目当日出荷可能
572円 ( 629円 )	在庫品1日目当日出荷可能
840円 ( 924円 )	3日目
625円 ( 688円 )	在庫品1日目当日出荷可能
886円 ( 975円 )	3日目
794円 ( 873円 )	3日目
653円 ( 718円 )	3日目
1,121円 ( 1,233円 )	在庫品1日目当日出荷可能
957円 ( 1,053円 )	3日目
412円 ( 453円 )	在庫品1日目当日出荷可能
851円 ( 936円 )	在庫品1日目当日出荷可能
1,321円 ( 1,453円 )	3日目
418円 ( 460円 )	在庫品1日目当日出荷可能
803円 ( 883円 )	在庫品1日目当日出荷可能
500円 ( 550円 )	在庫品1日目当日出荷可能
1,060円 ( 1,166円 )	在庫品1日目当日出荷可能
1,346円 ( 1,481円 )	在庫品1日目当日出荷可能
604円 ( 664円 )	在庫品1日目当日出荷可能
1,158円 ( 1,274円 )	在庫品1日目当日出荷可能
1,808円 ( 1,989円 )	3日目
781円 ( 859円 )	在庫品1日目当日出荷可能
1,158円 ( 1,274円 )	在庫品1日目当日出荷可能
1,795円 ( 1,975円 )	在庫品1日目当日出荷可能
1,119円 ( 1,231円 )	3日目
644円 ( 708円 )	在庫品1日目当日出荷可能
1,378円 ( 1,516円 )	在庫品1日目当日出荷可能
1,641円 ( 1,805円 )	5日目
717円 ( 789円 )	在庫品1日目当日出荷可能
1,256円 ( 1,382円 )	在庫品1日目当日出荷可能
1,948円 ( 2,143円 )	在庫品1日目当日出荷可能
811円 ( 892円 )	3日目
1,645円 ( 1,810円 )	在庫品1日目当日出荷可能
2,095円 ( 2,305円 )	在庫品1日目当日出荷可能
1,239円 ( 1,363円 )	在庫品1日目当日出荷可能
2,037円 ( 2,241円 )	在庫品1日目当日出荷可能
1,255円 ( 1,381円 )	3日目
2,427円 ( 2,670円 )	3日目
1,169円 ( 1,286円 )	3日目
2,519円 ( 2,771円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

定番のローレットノブです。
【特長】
・パネル固定用として最適です。
・材質は、スチール製とステンレス製を用意します。
・ネジ部に逃がし加工がある脱落防止タイプを用意します。
【用途】
・各種装置のネジ締付、緩め箇所。
・脱落防止タイプはパネル固定用として最適。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

商品TOP

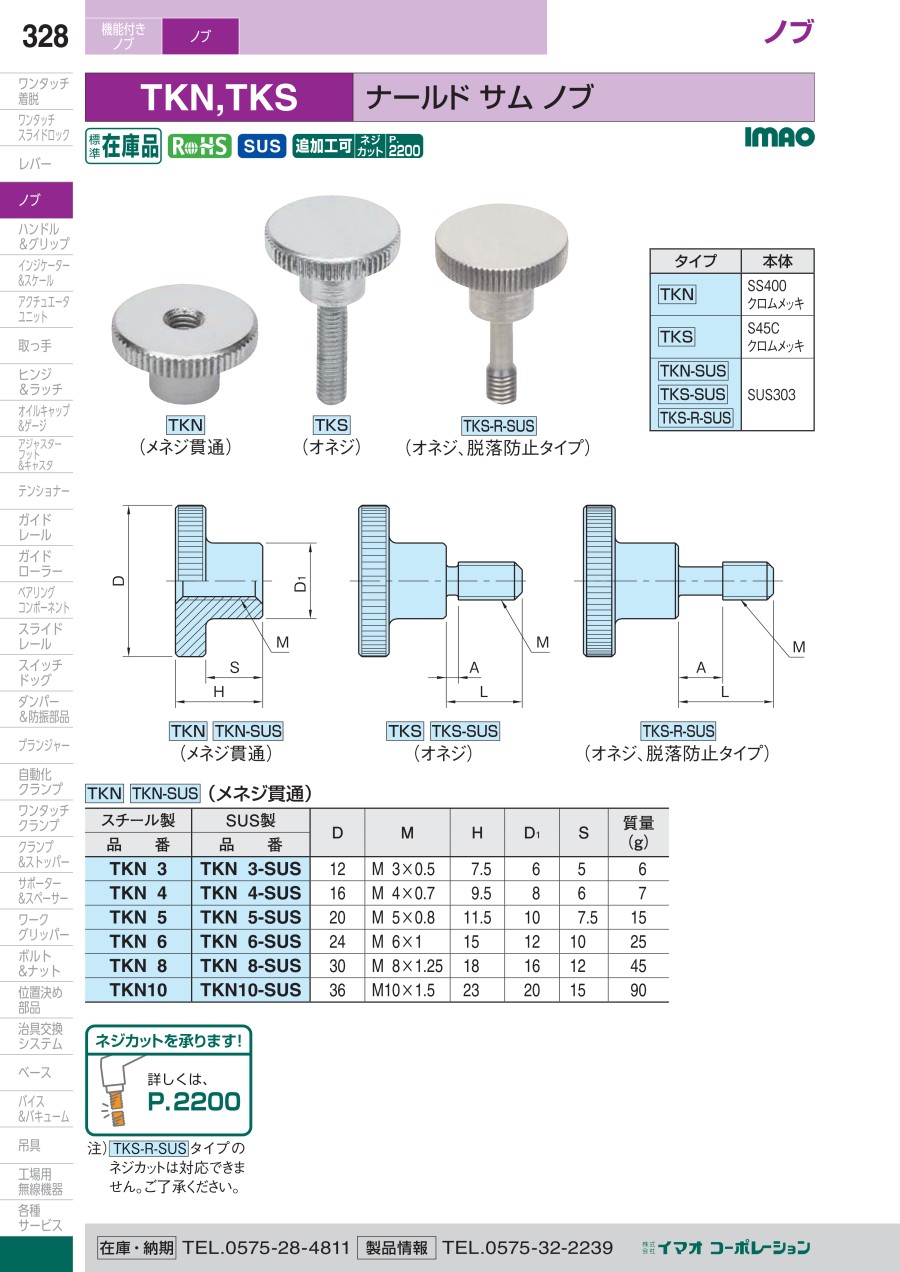

カタログ (見開き版)

商品担当おすすめ

イマオコーポレーション
【ワンタッチ着脱】ワンウェイクランパー
装置の段取り替えに伴うアタッチメントの着脱や治具の交換を、工具を使わずワンタッチで行える、ボルトに替わる締結部品です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ナールドサムノブ（TKN・TKS）のレビュー

4.3平均満足度：4.38件のレビュー

星5
38%
星4
63%
星3
0%
星2
0%
星1
0%

止ネジノブとして利用しました。

満足度：4.02023/01/21

丁度よいﾂﾏﾐの大きさでネジの緩み締めも使用感が良く、問題なく使用できております。

0人が参考にしています。

制御ユニット

満足度：5.02022/01/15

必要数量での購入が可能なので、無駄な在庫が無くなる為とても助かります。

0人が参考にしています。

抑え込み

満足度：4.02021/01/25

価格は比較的安いのかと思いますがネジサイズの幅がさらに広がるといいと思いました

0人が参考にしています。

治具の構成部品として

満足度：4.02019/08/22

ロットでの品質が安定しており価格も安いので重宝します。ネジの長さをもっと長い物があっても良いかもしれません。

0人が参考にしています。

簡単なクランプの用途で使用

満足度：5.02018/09/12

簡単なクランプの用途で使用しています。以前から使用していて使い勝手がよいのでリピートで購入しました。ステンレス製を使用し...もっと読む

0人が参考にしています。

8件全て見る

よくあるご質問（FAQ）

Q任意のネジ長さの製品を注文することはできますか？

ネジカット、ネジ組付サービスをご用意していますので、別途VONAサポートセンター(0120-343-256)までお問い合わせください。
