イマオコーポレーション

スターノブ（STK）

Name: スター ノブ（STK）
Brand: イマオコーポレーション
SKU: 221000241428
Rating: 4.5 (6 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

4.5

平均満足度4.5

この商品のレビューをみる（6件）

この商品のFAQをみる（1件）

通常単価(税別): 242円～1,094円

税込単価: 266円～1,203円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

スターフィッシュノブ（SFK）

4.3

通常価格(税別)： 242円 (税込価格：266円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

タップドブラインドノブ（BTK）五角形

4.8

通常価格(税別)： 339円 (税込価格：373円)

通常出荷日：在庫品1日目

手にフィットする星型デザインのノブ。【特長】・STK-AEは、自己消炎性UL9...

詳細情報を確認する

本体種類
角形
角型種類
五角形
付加機能
なし
本体色
つや消しブラック
本体表面処理
なし

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が40型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

SFK-NT（メネジ貫通）

STK-N（メネジ）
STK-AE（メネジ、自己消炎性）

STK-N（オネジ）

製品仕様

材質

タイプ	ノブ	メネジ	オネジ
STK-NT STK-N	ポリプロピレンつや消しブラック	黄銅（カドミウム低減材）	SUM22L 亜鉛メッキ
STK-AE	ポリアミド（ガラス繊維強化）つや消しブラック	黄銅（カドミウム低減材）	−

規格表

STK-NT（メネジ貫通）

型番	D	M	H	D₁	S	Lf	D₂	質量(g)
STK30NT	32	M 6×1	23	15	10	12	10	10
STK40NTA	40	M 6×1	27	17	12	18	12	26
STK40NT	40	M 8×1.25	27	17	12	18	12	24
STK50NTA	50	M 8×1.25	32	19	14	20	15	38
STK50NT	50	M10×1.5	32	19	14	20	15	34
STK60NT	63	M12×1.75	37	22	16	22	19	47

メネジ

型番	D	M	H	D₁	S	Lf	質量(g)
STK25N	25	M 4×0.7	19	13	8	10	7
STK25NA	25	M 5×0.8	19	13	8	10	6
STK30N	32	M 6×1	23	15	10	12	10
STK40NA	40	M 6×1	27	17	12	18	26
STK40N	40	M 8×1.25	27	17	12	18	24
STK50NA	50	M 8×1.25	32	19	14	20	38
STK50N	50	M10×1.5	32	19	14	20	34
STK60N	63	M12×1.75	37	22	16	26	40

メネジ、自己消炎性

型番	D	M	H	D₁	S	Lf	質量(g)
STK25AE	25	M 5×0.8	19	13	8	10	6
STK30AE	32	M 6×1	23	15	10	12	11
STK40AE	40	M 8×1.25	27	17	12	18	24
STK50AE	50	M10×1.5	32	19	14	26	34

オネジ

型番	D	M	H	D₁	S	L	質量(g)
STK25×10N	25	M 5×0.8	19	13	8	10	7
STK25×16N						16	8
STK25×20N						20	9
STK25×10NA		M 6×1				10	8
STK25×16NA						16	9
STK25×20NA						20	10
STK25×30NA						30	12
STK30×16N	32	M 6×1	23	15	10	16	13
STK30×20N						20	14
STK30×30N						30	16
STK40×25NA	40	M 6×1	27	17	12	25	19
STK40×25N		M 8×1.25				25	26
STK40×35N						35	28
STK40×45N						45	32
STK40×55N						55	36
STK50×20NA	50	M 8×1.25	32	19	14	20	28
STK50×30NA		M 8×1.25				30	31
STK50×30N		M10×1.5				30	41
STK50×40N						40	46
STK50×50N						50	51
STK60×30N	63	M12×1.75	37	22	16	30	67
STK60×50N	63	M12×1.75	37	22	16	50	79

注意・禁止事項

ポリアミド製は高温または多湿の条件下でご使用の場合は、樹脂の材料特性を劣化させる恐れがあります。

型番リスト

表示件数

型番

取付部の種類

取付部径 (mm) または呼び径

取付部長さL

(mm)

ノブ部外径【範囲選択】

(mm)

ノブ部外径

(mm)

本体材質

本体高さ H

(mm)

おねじ先端加工

めねじ・丸穴加工

取付部材質

取付部表面処理

トラスココード

RoHS?

最小発注数量

めねじ	M5	10	20.1～30	25	[樹脂] ポリアミド	19	-	止まり穴	黄銅	なし	-	10	1個
めねじ	M4	10	20.1～30	25	[樹脂] ポリプロピレン	19	-	止まり穴	黄銅	なし	-	10	1個
めねじ	M5	10	20.1～30	25	[樹脂] ポリプロピレン	19	-	止まり穴	黄銅	なし	-	10	1個
おねじ	M5	10	20.1～30	25	[樹脂] ポリプロピレン	19	なし	-	スチール	亜鉛メッキ	-	10	1個
おねじ	M6	10	20.1～30	25	[樹脂] ポリプロピレン	19	なし	-	スチール	亜鉛メッキ	-	10	1個
おねじ	M5	16	20.1～30	25	[樹脂] ポリプロピレン	19	なし	-	スチール	亜鉛メッキ	-	10	1個
おねじ	M6	16	20.1～30	25	[樹脂] ポリプロピレン	19	なし	-	スチール	亜鉛メッキ	-	10	1個
おねじ	M5	20	20.1～30	25	[樹脂] ポリプロピレン	19	なし	-	スチール	亜鉛メッキ	-	10	1個
おねじ	M6	20	20.1～30	25	[樹脂] ポリプロピレン	19	なし	-	スチール	亜鉛メッキ	-	10	1個
おねじ	M6	30	20.1～30	25	[樹脂] ポリプロピレン	19	なし	-	スチール	亜鉛メッキ	-	10	1個
めねじ	M6	12	30.1～40	32	[樹脂] ポリアミド	23	-	止まり穴	黄銅	なし	-	10	1個
めねじ	M6	12	30.1～40	32	[樹脂] ポリプロピレン	23	-	止まり穴	黄銅	なし	107-7635	10	1個
めねじ	M6	12	30.1～40	32	[樹脂] ポリプロピレン	23	-	貫通	黄銅	なし	107-7643	10	1個
おねじ	M6	16	30.1～40	32	[樹脂] ポリプロピレン	23	なし	-	スチール	亜鉛メッキ	107-7511	10	1個
おねじ	M6	20	30.1～40	32	[樹脂] ポリプロピレン	23	なし	-	スチール	亜鉛メッキ	107-7520	10	1個
おねじ	M6	30	30.1～40	32	[樹脂] ポリプロピレン	23	なし	-	スチール	亜鉛メッキ	107-7538	10	1個
めねじ	M8	18	30.1～40	40	[樹脂] ポリアミド	27	-	止まり穴	黄銅	なし	-	10	1個
めねじ	M8	18	30.1～40	40	[樹脂] ポリプロピレン	27	-	止まり穴	黄銅	なし	107-7651	10	1個
めねじ	M6	18	30.1～40	40	[樹脂] ポリプロピレン	27	-	止まり穴	黄銅	なし	-	10	1個
めねじ	M8	18	30.1～40	40	[樹脂] ポリプロピレン	27	-	貫通	黄銅	なし	107-7660	10	1個
めねじ	M6	18	30.1～40	40	[樹脂] ポリプロピレン	27	-	貫通	黄銅	なし	-	10	1個
おねじ	M8	25	30.1～40	40	[樹脂] ポリプロピレン	27	なし	-	スチール	亜鉛メッキ	107-7546	10	1個
おねじ	M6	25	30.1～40	40	[樹脂] ポリプロピレン	27	なし	-	スチール	亜鉛メッキ	-	10	1個
おねじ	M8	35	30.1～40	40	[樹脂] ポリプロピレン	27	なし	-	スチール	亜鉛メッキ	107-7554	10	1個
おねじ	M8	45	30.1～40	40	[樹脂] ポリプロピレン	27	なし	-	スチール	亜鉛メッキ	107-7562	10	1個
おねじ	M8	55	30.1～40	40	[樹脂] ポリプロピレン	27	なし	-	スチール	亜鉛メッキ	-	10	1個
めねじ	M10	26	40.1～50	50	[樹脂] ポリアミド	32	-	止まり穴	黄銅	なし	-	10	1個
めねじ	M10	20	40.1～50	50	[樹脂] ポリプロピレン	32	-	止まり穴	黄銅	なし	107-7678	10	1個
めねじ	M8	20	40.1～50	50	[樹脂] ポリプロピレン	32	-	止まり穴	黄銅	なし	-	10	1個
めねじ	M10	20	40.1～50	50	[樹脂] ポリプロピレン	32	-	貫通	黄銅	なし	107-7686	10	1個
めねじ	M8	20	40.1～50	50	[樹脂] ポリプロピレン	32	-	貫通	黄銅	なし	-	10	1個
おねじ	M8	20	40.1～50	50	[樹脂] ポリプロピレン	32	なし	-	スチール	亜鉛メッキ	-	10	1個
おねじ	M10	30	40.1～50	50	[樹脂] ポリプロピレン	32	なし	-	スチール	亜鉛メッキ	107-7571	10	1個
おねじ	M8	30	40.1～50	50	[樹脂] ポリプロピレン	32	なし	-	スチール	亜鉛メッキ	-	10	1個
おねじ	M10	40	40.1～50	50	[樹脂] ポリプロピレン	32	なし	-	スチール	亜鉛メッキ	107-7589	10	1個
おねじ	M10	50	40.1～50	50	[樹脂] ポリプロピレン	32	なし	-	スチール	亜鉛メッキ	107-7597	10	1個
めねじ	M12	22	50.1～70	63	[樹脂] ポリプロピレン	37	-	止まり穴	黄銅	なし	107-7694	10	1個
めねじ	M12	26	50.1～70	63	[樹脂] ポリプロピレン	37	-	貫通	黄銅	なし	107-7708	10	1個
おねじ	M12	30	50.1～70	63	[樹脂] ポリプロピレン	37	なし	-	スチール	亜鉛メッキ	-	10	1個
おねじ	M12	50	50.1～70	63	[樹脂] ポリプロピレン	37	なし	-	スチール	亜鉛メッキ	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

467円 ( 514円 )	在庫品1日目当日出荷可能
267円 ( 294円 )	在庫品1日目当日出荷可能
242円 ( 266円 )	在庫品1日目当日出荷可能
347円 ( 382円 )	在庫品1日目当日出荷可能
258円 ( 284円 )	在庫品1日目当日出荷可能
395円 ( 435円 )	3日目
386円 ( 425円 )	在庫品1日目当日出荷可能
347円 ( 382円 )	3日目
367円 ( 404円 )	在庫品1日目当日出荷可能
323円 ( 355円 )	在庫品1日目当日出荷可能
693円 ( 762円 )	3日目
456円 ( 502円 )	在庫品1日目当日出荷可能
385円 ( 424円 )	在庫品1日目当日出荷可能
552円 ( 607円 )	在庫品1日目当日出荷可能
541円 ( 595円 )	在庫品1日目当日出荷可能
334円 ( 367円 )	在庫品1日目当日出荷可能
611円 ( 672円 )	在庫品1日目当日出荷可能
448円 ( 493円 )	在庫品1日目当日出荷可能
531円 ( 584円 )	在庫品1日目当日出荷可能
436円 ( 480円 )	在庫品1日目当日出荷可能
531円 ( 584円 )	在庫品1日目当日出荷可能
624円 ( 686円 )	在庫品1日目当日出荷可能
509円 ( 560円 )	在庫品1日目当日出荷可能
411円 ( 452円 )	3日目
641円 ( 705円 )	在庫品1日目当日出荷可能
583円 ( 641円 )	在庫品1日目当日出荷可能
1,094円 ( 1,203円 )	3日目
578円 ( 636円 )	在庫品1日目当日出荷可能
668円 ( 735円 )	3日目
572円 ( 629円 )	在庫品1日目当日出荷可能
523円 ( 575円 )	在庫品1日目当日出荷可能
641円 ( 705円 )	3日目
524円 ( 576円 )	在庫品1日目当日出荷可能
641円 ( 705円 )	3日目
567円 ( 624円 )	在庫品1日目当日出荷可能
762円 ( 838円 )	在庫品1日目当日出荷可能
827円 ( 910円 )	在庫品1日目当日出荷可能
833円 ( 916円 )	在庫品1日目当日出荷可能
730円 ( 803円 )	在庫品1日目当日出荷可能
904円 ( 994円 )	4日目

詳細情報

基本情報

基本情報

手にフィットする星型デザインのノブ。
【特長】
・STK-AEは、自己消炎性UL94V-0認証。
・ネジ部は貫通穴、メネジ、オネジの3パターンを用意。
・使用温度 STK-NT、STK-N：0～+90℃、STK-AE：-30～+150℃。
【用途】
・各種装置のネジ締付け箇所に最適。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

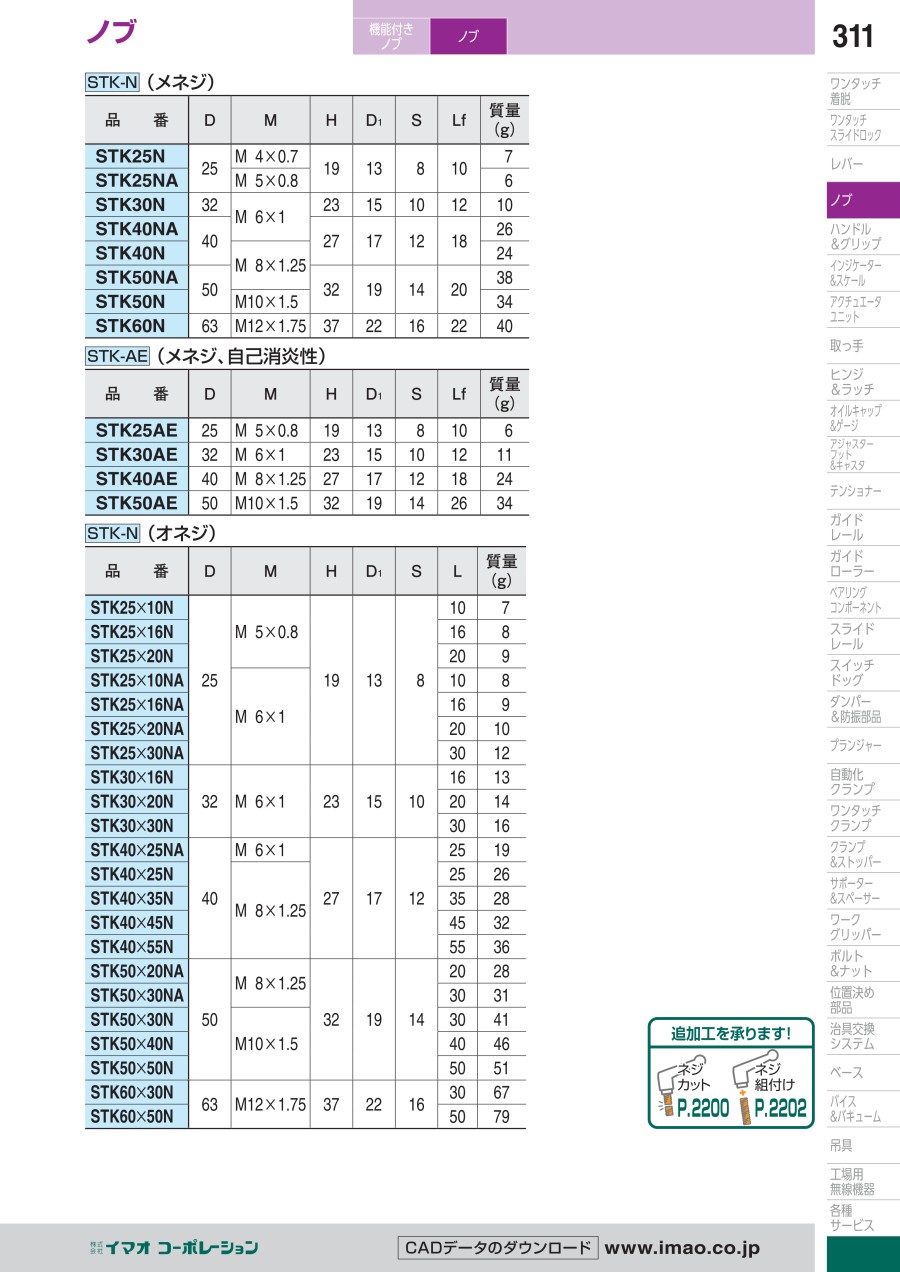

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

イマオコーポレーション
【ワンタッチ着脱】ワンウェイクランパー
装置の段取り替えに伴うアタッチメントの着脱や治具の交換を、工具を使わずワンタッチで行える、ボルトに替わる締結部品です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

スターノブ（STK）のレビュー

4.5平均満足度：4.56件のレビュー

星5
50%
星4
50%
星3
0%
星2
0%
星1
0%

装置の一部

満足度：5.02020/07/28

装置の部品セット部分に使わせて頂きました。力も入りやすく、使いやすくて良かったです。

0人が参考にしています。

改良試作品に使用しています

満足度：5.02019/11/26

測定装置の改良試作品に使用しています。測定装置の付属装置としてアルミフレームで製作した踏み台・手すりが必要です。踏み台・...もっと読む

0人が参考にしています。

位置決めに

満足度：4.02018/10/10

位置決め、主に微調整を行う際に使用しています。ものによっては取り付け部が10mm足りないので45mm、55mmのおねじ付...もっと読む

0人が参考にしています。

機械製品の回すハンドル部分の部品として使用

満足度：4.02018/09/12

機械製品の回すハンドル部分の部品として使用しています。お得意先様からのご指定がありましたので購入しました。形が星型なので...もっと読む

0人が参考にしています。

自社で製作している製品のノブとして使用

満足度：4.02018/08/13

上下昇降部やねじ止めが必要な部位等各所、製品の形状、サイズ、使用部位の環境に応じ同タイプの類似品の中から特長を考慮し都度...もっと読む

0人が参考にしています。

6件全て見る

よくあるご質問（FAQ）

Qネジ部のインチサイズ仕様はありますか？

ご用意できますが、非在庫品となります。別途VONAサポートセンター(0120-343-256)までお問い合わせください。
