イマオコーポレーション

エンプラノブ（EK）

Name: エンプラ ノブ（EK）
Brand: イマオコーポレーション
SKU: 221000241406
Rating: 4.7 (4 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

4.7

平均満足度4.7

この商品のレビューをみる（4件）

この商品のFAQをみる（2件）

通常単価(税別): 406円～2,797円

税込単価: 447円～3,077円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

タップドブラインドノブ（BTK）五角形

4.8

通常価格(税別)： 339円 (税込価格：373円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

クロスノブ（CK）多角形

4.8

通常価格(税別)： 468円 (税込価格：515円)

通常出荷日：在庫品1日目

握りやすく手にフィットする定番の樹脂ノブ。【特長】・穴なし、精度穴、オネジ、メ...

詳細情報を確認する

本体種類
角形
角型種類
多角形
本体材質
ポリアミド
付加機能
なし
本体色
ブラック
本体表面処理
なし

ご注意

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

未確定：候補が36型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

EK-N/EK-N-SUS 穴なしの外形図

EK-R/EK-R-SUS 精度穴の外形図

EK-T/EK-T-SUS メネジの外形図

EK オネジの外形図

製品仕様

材質

タイプ	ノブ	インサート	オネジ
EK-N EK-R EK-T	ポリアミドブラック	SUM22 四三酸化鉄皮膜	ー
EK-N-SUS EK-R-SUS EK-T-SUS		SUS303	ー
EK		ー	SS400 四三酸化鉄皮膜

規格表

EK-N/EK-N-SUS 穴なし

スチール製	SUS製	D	H	D₁	S	質量 (g)
型番	型番	D	H	D₁	S	質量 (g)
EK40N	EK40N-SUS	40	25	14	13	34
EK50N	EK50N-SUS	50	32	17	17	62
EK63N	EK63N-SUS	63	40	21	21	117
EK80N	EK80N-SUS	80	50	25	25	215

EK-R/EK-R-SUS 精度穴

スチール製	SUS製	D	d (H8)	H	D₁	S	Lf	d₁	A	質量 (g)
型番	型番	D	d (H8)	H	D₁	S	Lf	d₁	A	質量 (g)
EK40R	EK40R-SUS	40	8	25	14	13	16	2.8	7	26
EK50R	EK50R-SUS	50	10	32	17	17	19	2.8	8	47
EK63R	EK63R-SUS	63	12	40	21	21	23	3.8	10	93
EK80R	EK80R-SUS	80	16	50	25	25	28	3.8	12	160

EK-T/EK-T-SUS メネジ

スチール製	SUS製	D	M	H	D₁	S	Lf	質量 (g)
型番	型番	D	M	H	D₁	S	Lf	質量 (g)
EK40T	EK40T-SUS	40	M8×1.25	25	14	13	12	28
EK50T	EK50T-SUS	50	M10×1.5	32	17	17	16	50
EK63T	EK63T-SUS	63	M12×1.75	40	21	21	20	96
EK80T	EK80T-SUS	80	M16×2	50	25	25	24	160

EK オネジ

型番	D	M	H	D₁	S	L	質量 (g)
EK40×30	40	M8×1.25	25	18	13	30	44
EK40×40						40	50
EK40×50						50	50
EK50×30	50	M10×1.5	32	22	17	30	62.5
EK50×40						40	65
EK50×50						50	78
EK63×30	63	M12×1.75	40	26	21	30	114
EK63×40						40	122
EK63×50						50	130
EK80×40	80	M16×2	50	31	25	40	230
EK80×50						50	240
EK80×60						60	250

注意・禁止事項

EK-R EK-R-SUS（精度穴）のインサート側面に追加工を施す場合、サラモミ穴を利用し現合で穴あけを行ってください。
EK-Nのボス端面にサラモミ穴が追加されました。
高温または多湿の条件下で使用する場合は、樹脂の材料特性を劣化させる恐れがあります。

型番リスト

表示件数

型番

取付部の種類

取付部径 (mm) または呼び径

取付部長さL

(mm)

ノブ部外径【範囲選択】

(mm)

ノブ部外径

(mm)

本体高さ H

(mm)

おねじ先端加工

めねじ・丸穴加工

止めねじ加工

取付部材質

取付部表面処理

トラスココード

RoHS?

最小発注数量

[その他] 穴なし	-	-	30.1～40	40	25	-	-	-	スチール	なし	104-6900	10	1個
[その他] 穴なし	-	-	30.1～40	40	25	-	-	-	ステンレス	なし	-	10	1個
丸穴	8	16	30.1～40	40	25	-	リーマ仕上 / 止まり穴	なし	スチール	四三酸化鉄皮膜	104-6942	10	1個
丸穴	8	16	30.1～40	40	25	-	リーマ仕上 / 止まり穴	なし	ステンレス	なし	-	10	1個
めねじ	M8	12	30.1～40	40	25	-	止まり穴	-	スチール	なし	104-6985	10	1個
めねじ	M8	12	30.1～40	40	25	-	止まり穴	-	ステンレス	なし	-	10	1個
おねじ	M8	30	30.1～40	40	25	なし	-	-	スチール	四三酸化鉄皮膜	104-5938	10	1個
おねじ	M8	40	30.1～40	40	25	なし	-	-	スチール	四三酸化鉄皮膜	104-5946	10	1個
おねじ	M8	50	30.1～40	40	25	なし	-	-	スチール	四三酸化鉄皮膜	104-5954	10	1個
[その他] 穴なし	-	-	40.1～50	50	32	-	-	-	スチール	なし	104-6918	10	1個
[その他] 穴なし	-	-	40.1～50	50	32	-	-	-	ステンレス	なし	-	10	1個
丸穴	10	19	40.1～50	50	32	-	リーマ仕上 / 止まり穴	なし	スチール	四三酸化鉄皮膜	104-6951	10	1個
丸穴	10	19	40.1～50	50	32	-	リーマ仕上 / 止まり穴	なし	ステンレス	なし	-	10	1個
めねじ	M10	16	40.1～50	50	32	-	止まり穴	-	スチール	なし	104-6993	10	1個
めねじ	M10	16	40.1～50	50	32	-	止まり穴	-	ステンレス	なし	-	10	1個
おねじ	M10	30	40.1～50	50	32	なし	-	-	スチール	四三酸化鉄皮膜	104-5962	10	1個
おねじ	M10	40	40.1～50	50	32	なし	-	-	スチール	四三酸化鉄皮膜	104-5971	10	1個
おねじ	M10	50	40.1～50	50	32	なし	-	-	スチール	四三酸化鉄皮膜	104-5989	10	1個
[その他] 穴なし	-	-	50.1～70	63	40	-	-	-	スチール	なし	104-6926	10	1個
[その他] 穴なし	-	-	50.1～70	63	40	-	-	-	ステンレス	なし	-	10	1個
丸穴	12	23	50.1～70	63	40	-	リーマ仕上 / 止まり穴	なし	スチール	四三酸化鉄皮膜	104-6969	10	1個
丸穴	12	23	50.1～70	63	40	-	リーマ仕上 / 止まり穴	なし	ステンレス	なし	-	10	1個
めねじ	M12	20	50.1～70	63	40	-	止まり穴	-	スチール	なし	104-7001	10	1個
めねじ	M12	20	50.1～70	63	40	-	止まり穴	-	ステンレス	なし	-	10	1個
おねじ	M12	30	50.1～70	63	40	なし	-	-	スチール	四三酸化鉄皮膜	104-5997	10	1個
おねじ	M12	40	50.1～70	63	40	なし	-	-	スチール	四三酸化鉄皮膜	104-6004	10	1個
おねじ	M12	50	50.1～70	63	40	なし	-	-	スチール	四三酸化鉄皮膜	104-6012	10	1個
[その他] 穴なし	-	-	70.1～	80	50	-	-	-	スチール	なし	104-6934	10	1個
[その他] 穴なし	-	-	70.1～	80	50	-	-	-	ステンレス	なし	-	10	1個
丸穴	16	28	70.1～	80	50	-	リーマ仕上 / 止まり穴	なし	スチール	四三酸化鉄皮膜	104-6977	10	1個
丸穴	16	28	70.1～	80	50	-	リーマ仕上 / 止まり穴	なし	ステンレス	なし	-	10	1個
めねじ	M16	24	70.1～	80	50	-	止まり穴	-	スチール	なし	104-7019	10	1個
めねじ	M16	24	70.1～	80	50	-	止まり穴	-	ステンレス	なし	-	10	1個
おねじ	M16	40	70.1～	80	50	なし	-	-	スチール	四三酸化鉄皮膜	104-6021	10	1個
おねじ	M16	50	70.1～	80	50	なし	-	-	スチール	四三酸化鉄皮膜	104-6039	10	1個
おねじ	M16	60	70.1～	80	50	なし	-	-	スチール	四三酸化鉄皮膜	104-6047	10	1個

通常単価(税別) (税込単価)	通常出荷日

582円 ( 640円 )	3日目
843円 ( 927円 )	3日目
413円 ( 454円 )	在庫品1日目当日出荷可能
1,306円 ( 1,437円 )	在庫品1日目当日出荷可能
406円 ( 447円 )	3日目
983円 ( 1,081円 )	在庫品1日目当日出荷可能
763円 ( 839円 )	在庫品1日目当日出荷可能
875円 ( 963円 )	在庫品1日目当日出荷可能
763円 ( 839円 )	在庫品1日目当日出荷可能
518円 ( 570円 )	在庫品1日目当日出荷可能
1,025円 ( 1,128円 )	3日目
534円 ( 587円 )	在庫品1日目当日出荷可能
1,429円 ( 1,572円 )	3日目
751円 ( 826円 )	在庫品1日目当日出荷可能
1,255円 ( 1,381円 )	3日目
875円 ( 963円 )	在庫品1日目当日出荷可能
875円 ( 963円 )	在庫品1日目当日出荷可能
875円 ( 963円 )	在庫品1日目当日出荷可能
694円 ( 763円 )	3日目
1,270円 ( 1,397円 )	3日目
709円 ( 780円 )	在庫品1日目当日出荷可能
1,995円 ( 2,195円 )	3日目
678円 ( 746円 )	在庫品1日目当日出荷可能
1,504円 ( 1,654円 )	在庫品1日目当日出荷可能
953円 ( 1,048円 )	在庫品1日目当日出荷可能
1,011円 ( 1,112円 )	3日目
1,099円 ( 1,209円 )	3日目
978円 ( 1,076円 )	3日目
1,995円 ( 2,195円 )	3日目
992円 ( 1,091円 )	在庫品1日目当日出荷可能
2,797円 ( 3,077円 )	3日目
978円 ( 1,076円 )	在庫品1日目当日出荷可能
2,497円 ( 2,747円 )	在庫品1日目当日出荷可能
1,446円 ( 1,591円 )	在庫品1日目当日出荷可能
1,321円 ( 1,453円 )	在庫品1日目当日出荷可能
1,422円 ( 1,564円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

握りやすく手にフィットする定番の樹脂ノブ。
【特長】
・穴なし、精度穴、オネジ、メネジ、ステンレス製のバリエーションがある。
・材質はスチール製とステンレス製をご用意。
【用途】
・一般産業機械、各種自動機のノブ操作部。

ご注意

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

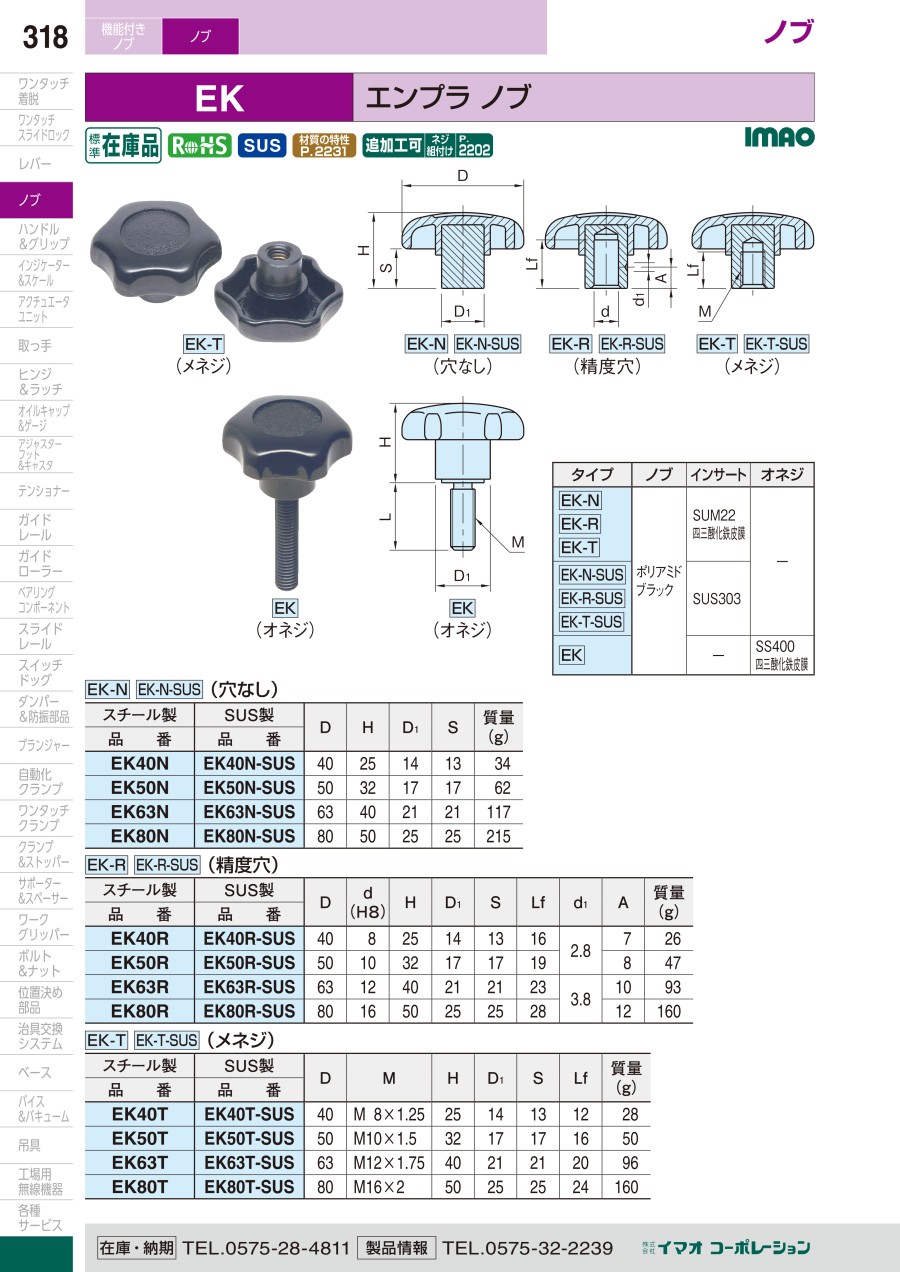

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

イマオコーポレーション
【ワンタッチ着脱】ワンウェイクランパー
装置の段取り替えに伴うアタッチメントの着脱や治具の交換を、工具を使わずワンタッチで行える、ボルトに替わる締結部品です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

エンプラノブ（EK）のレビュー

4.7平均満足度：4.74件のレビュー

星5
75%
星4
25%
星3
0%
星2
0%
星1
0%

生産設備用

満足度：5.02019/12/26

各種ハンドル用に取付が簡単にでき、手でハンドルで調整できるので便利です。

0人が参考にしています。

機械のカバーを閉めるために使用

満足度：5.02018/09/12

めねじになっていて組み合わせるのによかったので選びました。握りやすいので力を入れやすく回しやすいです。使い始めてまだ1年...もっと読む

0人が参考にしています。

自社製品のノブとして使用

満足度：4.02018/08/13

自社製品のノブとして使用しています。上下昇降部やねじ止めが必要な部位等各所、製品の形状、サイズ、使用部位の環境に応じ同タ...もっと読む

0人が参考にしています。

自社製品の各所に使用

満足度：5.02018/05/30

自社製品の各所にハンドルとして使用しています。持ち手の部分が大きい作りであり、力が入りやすいため気に入って使用しています...もっと読む

0人が参考にしています。

4件全て見る

よくあるご質問（FAQ）

Q任意のネジ長さの製品を注文することはできますか？

ネジカット、ネジ組付サービスをご用意していますので、別途VONAサポートセンター(0120-343-256)までお問い合わせください。

Q屋外での使用は可能ですか？

使用は可能ですが、紫外線量により耐久性が変わりますのでお勧めできません。
