エンプラ 回転 握り （ER,FR,SFR）
未確定：候補が12型番あります。
商品情報

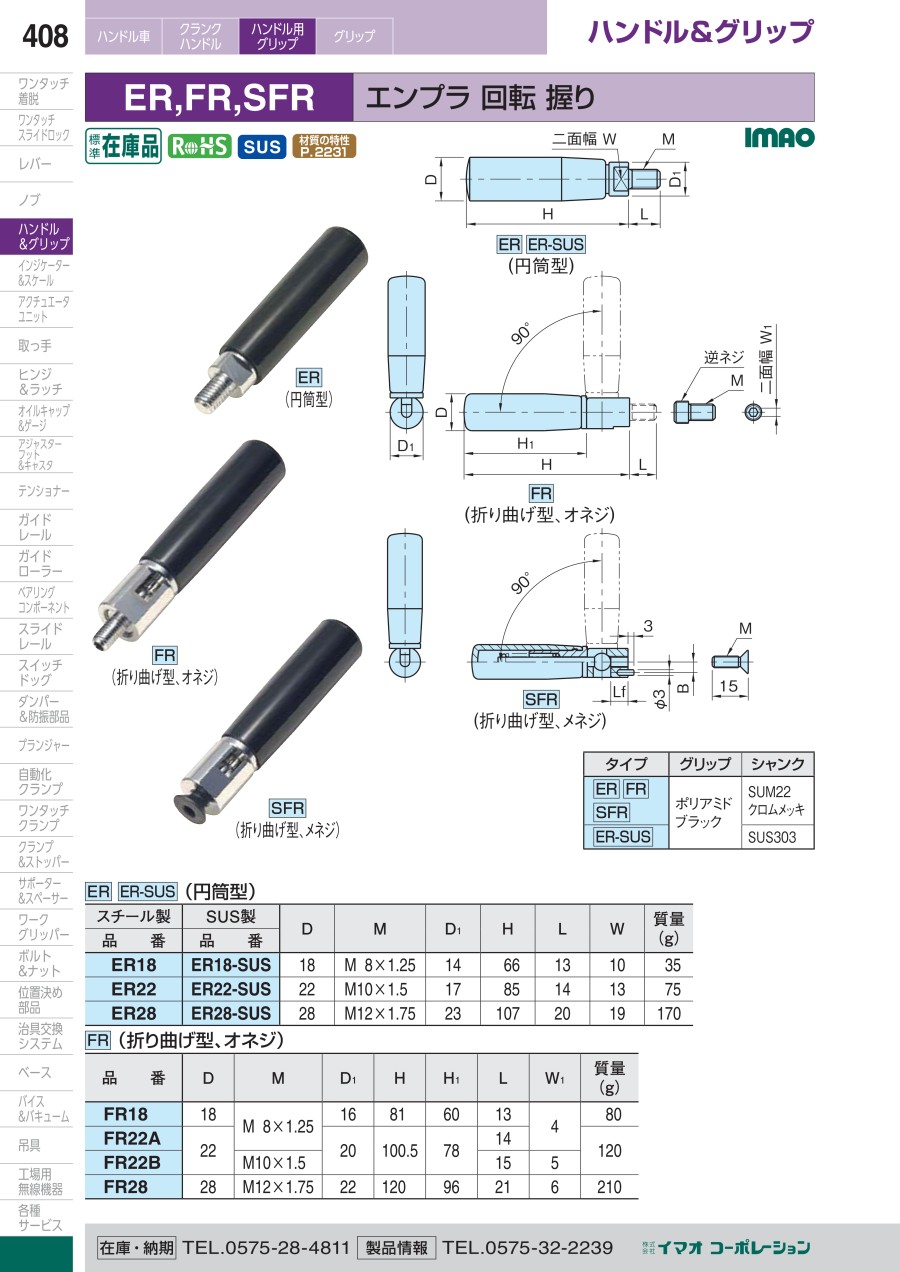

外形図
ER・ER-SUS（円筒型）、ER-S・ER-S-SUS（円筒型、引張強度強化）
FR（折り曲げ型、オネジ）
SFR（折り曲げ型、メネジ）
製品仕様
- RoHS指令適合製品です。
| タイプ | グリップ | シャンク |
|---|---|---|
| ER、FR、SFR | ポリアミドブラック | SUM22 クロムメッキ |
| ER-S | S45C 亜鉛メッキ | |
| ER-SUS、ER-S-SUS | SUS303 |
規格表
使用例
FR取付方法
- 1 ネジをハンドル車に右回転で根元まで軽く締め込んでください。
- 2 裏側から六角レンチをネジに差し込み六角レンチを左回転（緩める方向）で1回転させてください。
- 3 六角レンチでネジを固定した状態で、握りをネジに左回転で根元まで締め込んでください。
- 4 六角レンチでネジを固定した状態で、握りを右回転で1回転させてください。
- 5 六角レンチでネジを固定した状態で、握りを右回転で位置決めをしてください。
- 6 握りを固定した状態で、六角レンチを右回転させて締め付けてください。
- 注）折り曲げ部に定期的に油を塗布することをお勧めします。
性能・試験情報
一般的なプラスチックの耐熱性・耐薬品性
試験方法：ASTM-D570（1/8in板、24時間）
いずれも無応力状態での試験ですが、実際の成形品は残留応力の影響を受けますので考慮する必要があります。
◎：安全 ○：ほぼ安全 △：一部危険 ×：危険（無応力）
注1）水酸化カルシウム（セメント等）に侵される。
注意事項：個々の製品の品質を保証するものではありません。
注意・禁止事項
- 直射日光の当たる場所や、屋外でのご使用はお避けください。
- グリップを引っ張る（軸方向へ抜く）ご使用はお避けください。
- 高温または多湿の条件下でご使用の場合は、樹脂の材料特性を劣化させる恐れがあります。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
525円 ( 578円 ) | 在庫品1日目当日出荷可能 |
1,463円 ( 1,609円 ) | 在庫品1日目当日出荷可能 |
697円 ( 767円 ) | 在庫品1日目当日出荷可能 |
2,033円 ( 2,236円 ) | 在庫品1日目当日出荷可能 |
950円 ( 1,045円 ) | 在庫品1日目当日出荷可能 |
2,179円 ( 2,397円 ) | 在庫品1日目当日出荷可能 |
2,219円 ( 2,441円 ) | 在庫品1日目当日出荷可能 |
2,219円 ( 2,441円 ) | 在庫品1日目当日出荷可能 |
2,503円 ( 2,753円 ) | 在庫品1日目当日出荷可能 |
2,387円 ( 2,626円 ) | 在庫品1日目当日出荷可能 |
2,705円 ( 2,976円 ) | 在庫品1日目当日出荷可能 |
2,697円 ( 2,967円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
・FRは取付けボルトの調整により折り曲げ方向は360°任意に設定できます。
・FRはネジ部先端の六角穴をレンチで締めて取付けできます。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
カタログ
エンプラ 回転 握り （ER,FR,SFR）のレビュー
機械内部組立部品
5
5.02023/07/04
ネットにて自分で選定して注文出来るので部品の手配するのには非常に助かっています。
0人が参考にしています。
バイス用ハンドル交換パーツ
5
5.02022/05/16
使用しているハンドルのプラが破損した為、購入いたしました。
サイズもばっちりだったので大変たすかりました。
0人が参考にしています。
ポンプ開閉用途など幅広く利用
4
4.02020/01/29
外販設備付帯のポンプ開閉用途やボールねじとの組み合わせによる送り機構用途の操作ハンドルとして幅広く利用しています。この商...もっと読む
0人が参考にしています。
工作機械に使用
5
5.02019/08/07
部品が安く、サイズも豊富で使用感も良好です。今後購入を検討したいです。
0人が参考にしています。
部品の一部として
5
5.02019/05/23
稼動時に力がいるけれど、総合的に見て、使いやすさ値段的にも問題なく使用しています。
0人が参考にしています。
