イマオコーポレーション

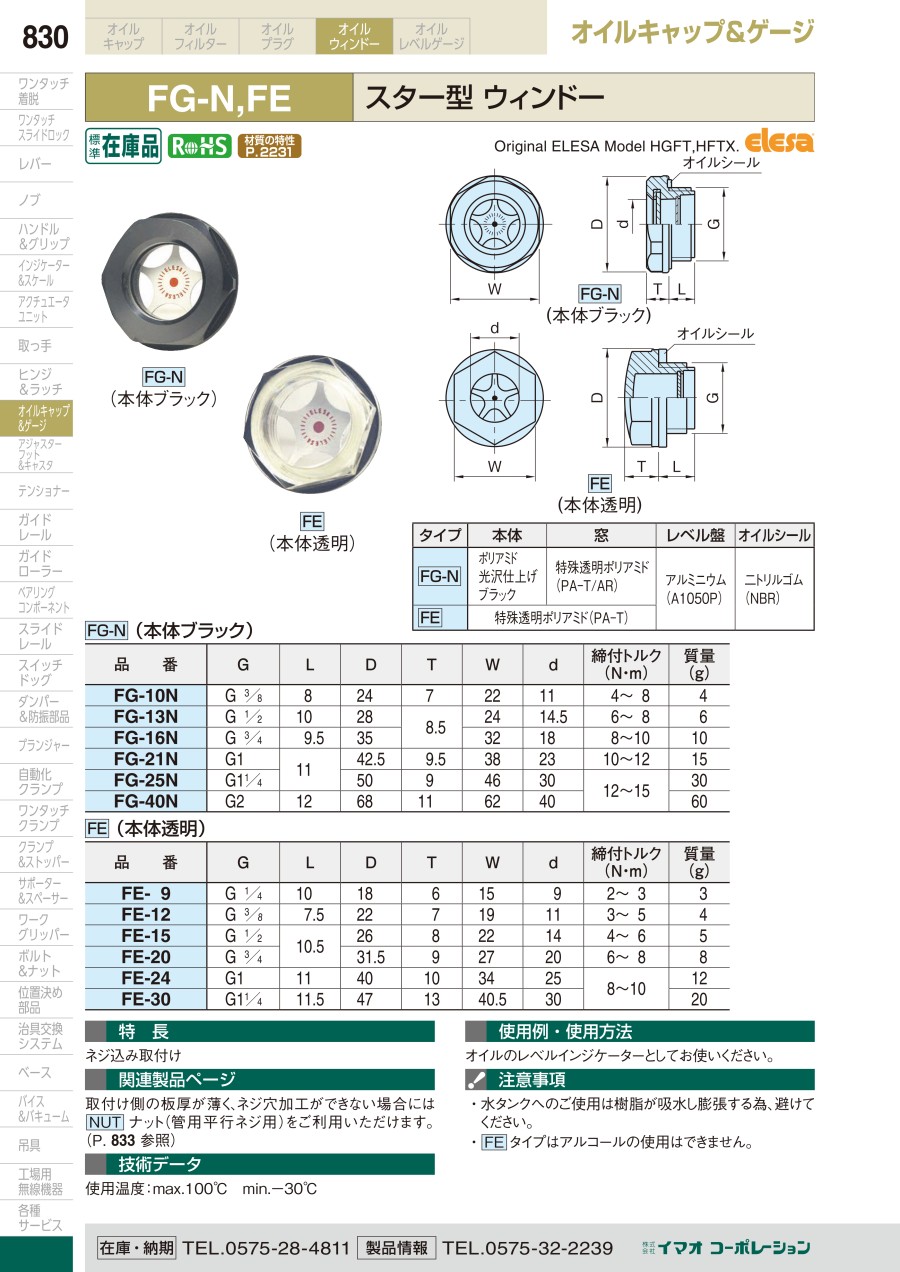

スター型 ウィンドー（FG-N・FE）

スター型 ウィンドー（FG-N・FE）
  • 数量スライド割引
  • 当日出荷可能
通常単価(税別)
523円～673円
税込単価
575円～740円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ライン型 ウィンドー（LG-N,LE）

イマオコーポレーション

ライン型 ウィンドー（LG-N,LE）
0
通常価格(税別)： 446円 (税込価格：491円)

通常出荷日：在庫品1日目

星型反射板付きオイル窓。【特長】・内部に星型アルミ板が入っている為オイル量の確...

詳細情報を確認する

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

【ディージット】
探しまわる購買は
もうおしまい
未確定：候補が2型番あります。
数量：

商品情報

内部に星型アルミ板いり

FG-Nの外観 本体ブラック

FG-Nの外観
本体ブラック

FEの外観 本体透明

FEの外観
本体透明

FG-Nの寸法図 本体ブラック

FG-Nの寸法図
本体ブラック

FEの寸法図 本体透明

FEの寸法図
本体透明

FG-N（本体ブラック）

品番GLDTWd締付けトルク
(N・m)		質量
(g)
FG-10NG3/8824722114～84
FG-13NG1/210288.52414.56～86
FG-16NG3/49.53532188～1010
FG-21NG11142.59.5382310～1215
FG-25NG1 1/4509463012～1530
FG-40NG2126811624060

FE（本体透明）

品番GLDTWd締付けトルク
(N・m)		質量
(g)
FE-9G1/4101861592～33
FE-12G3/8822719113～54
FE-15G1/21026822144～65
FE-20G3/431927206～88
FE-24G111401034258～1012
FE-30G1 1/4124713413020

材質

タイプ本体窓レベル盤オイルシール
FG-Nポリアミド
光沢仕上げ
ブラック		特殊透明ポリアミド
(PA-T/AR)		アルミニウム
(A1050P)		二トリルゴム
(NBR)
FE特殊透明ポリアミド(PA-T)

型番リスト

表示件数
  • 1
    • 型番
    FE-20
    FE-24

    丸形タイプ　ねじの呼び

    トラスココード

    		RoHS?最小発注数量
    G3/4
    396-5961
    10
    1個
    G1
    396-5970
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    523円
    ( 575円 )
    在庫品1日目当日出荷可能
    673円
    ( 740円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    星型反射板付きオイル窓。
    【特長】
    ・内部に星型アルミ板が入っている為オイル量の確認がしやすい。
    ・ネジ込み取り付け。
    ・使用温度（FG-N）：-30℃～+100℃、（FE）：-30℃～+110℃。
    【用途】
    ・オイルのレベルインジケーターとして。

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    スター型 ウィンドー（FG-N・FE）のレビュー
    5平均満足度：5.01件のレビュー
    コンプレッサーウインドー
    5
    満足度：5.02019/06/24
    コンプレッサーのオイル窓が壊れたので、オイル交換もかねて交換しました。壊れたものより見やすく助かりました。
