精密ラボジャッキ TLJK
- 通常単価(税別)
- 139,012円～174,958円
- 税込単価
- 152,913円～192,454円
重量物の高さ微動用です。【特長】・ハンドルを回転させれば滑らかで平行な上下移動...
詳細情報を確認する
商品情報
アルミニウム製の精密ラボジャッキ
材質・仕上げ
ステージ : アルミニウム合金、アルマイト処理（黒）
下面スペーサ : アルミニウム合金、アルマイト処理（黒）

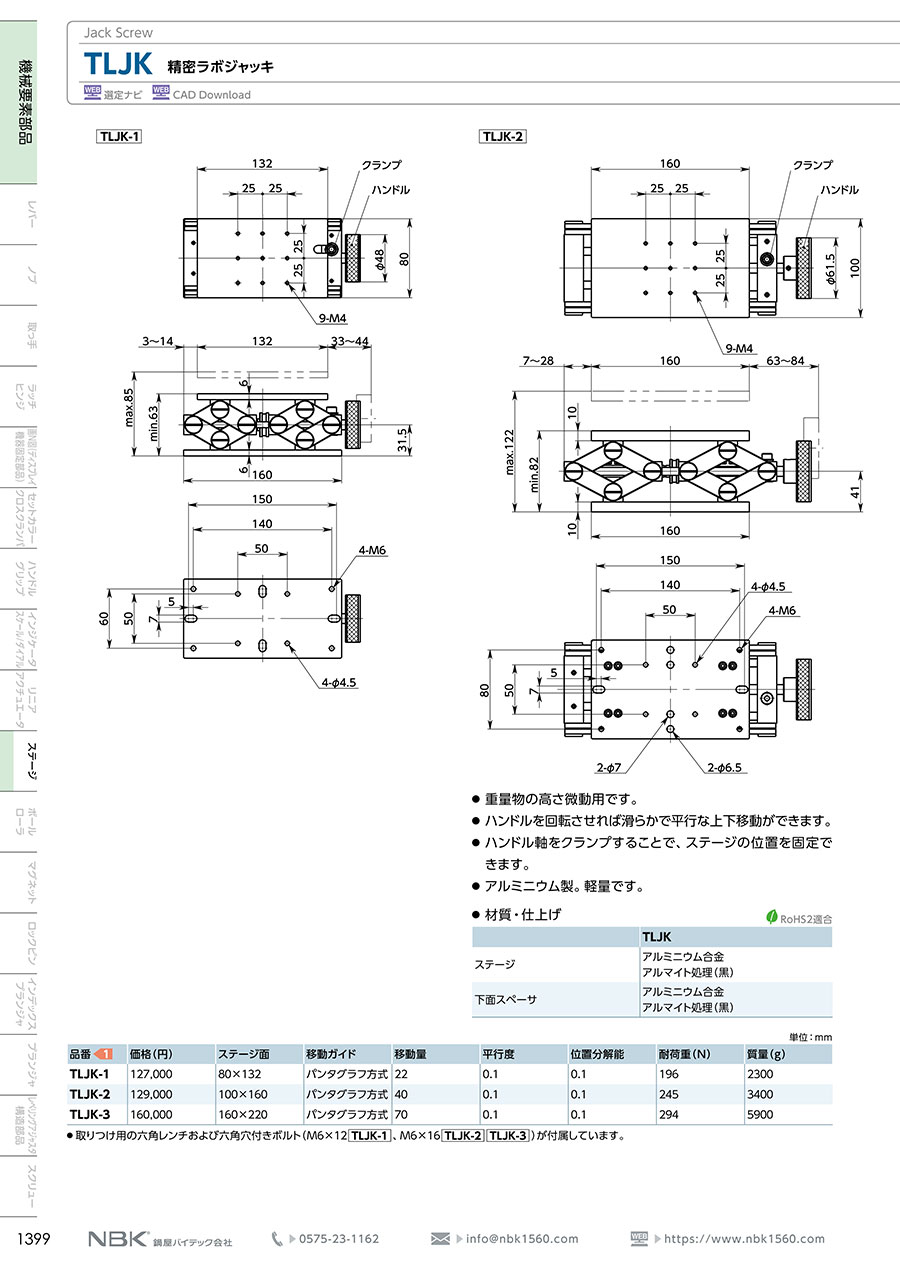

TLJK-1の寸法図
TLJK-2の寸法図
TLJK-3の寸法図
TLJK-1のハンドル1回転あたりの移動量変位
TLJK-2のハンドル1回転あたりの移動量変位
TLJK-3のハンドル1回転あたりの移動量変位
| 品番 | ステージ面 | 移動ガイド | 移動量 | 平行度 | 位置分解能 | 耐荷重（N） | 質量（g） |
|---|---|---|---|---|---|---|---|
| TLJK-1 | 80×132 | パンタグラフ方式 | 22 | 0.1 | 0.1 | 196 | 2300 |
| TLJK-2 | 100×160 | パンタグラフ方式 | 40 | 0.1 | 0.1 | 245 | 3400 |
| TLJK-3 | 160×220 | パンタグラフ方式 | 70 | 0.1 | 0.1 | 294 | 5900 |
取りつけ用の六角レンチおよび六角穴付きボルト（M6×12 TLJK-1 、M6×16 TLJK-2 TLJK-3 ）が付属
単位 : mm
詳細情報
基本情報
重量物の高さ微動用です。
【特長】
・ハンドルを回転させれば滑らかで平行な上下移動ができます。
・ハンドル軸をクランプすることで、ステージの位置を固定できます。
・アルミニウム製です。
・軽量です。
【用途】
・ワークの位置調整に。
