粗微動回転ステージ TKSP・TAKS
- 通常単価(税別)
- 65,070円～83,612円
- 税込単価
- 71,577円～91,973円
通常出荷日：4日目
粗微動回転ステージ。【特長】・粗動・微動ができる回転ステージ。・粗微動切り換えクランプをゆるめれば粗動...
詳細を確認未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
粗微動回転ステージ TKSP／TAKSの仕様について
TKSPの形状図
TAKSの形状図
寸法
（単位：mm）
| 品番 | ステージ面 | 移動ガイド | 回転範囲 | 質量 （g） |
同心度 | 面振れ | 平行度 | 表示分解能 | 位置分解能 | |
|---|---|---|---|---|---|---|---|---|---|---|
| 粗動範囲 | 微動範囲 | |||||||||
| TKSP-60 | φ60 | すり合わせ方式 | 360° | ±5° | 600 | 0.02 | 0.02 | 0.05 | 1° | 1' |
| TAKS-100 | φ98 | すり合わせ方式 | 360° | ±5° | 700 | 0.02 | 0.02 | 0.05 | 5' | 1' |
- ※ 取りつけ用の十字穴付き小ねじ（M4×10）が付属。
材質・仕上げ
| - | TKSP | TAKS |
|---|---|---|
| ステージ | 真鍮 黒色クロムメッキ |
アルミニウム合金 アルマイト処理（黒） |
| 本体 | 真鍮 黒色クロムメッキ |
アルミニウム合金 アルマイト処理（黒） |
詳細情報
基本情報
粗微動回転ステージ。
【特長】
・粗動・微動ができる回転ステージ。
・粗微動切り換えクランプをゆるめれば粗動回転、クランプを締めればマイクロメータにより微動回転となる。
【用途】
・半導体製造装置、電子顕微鏡。

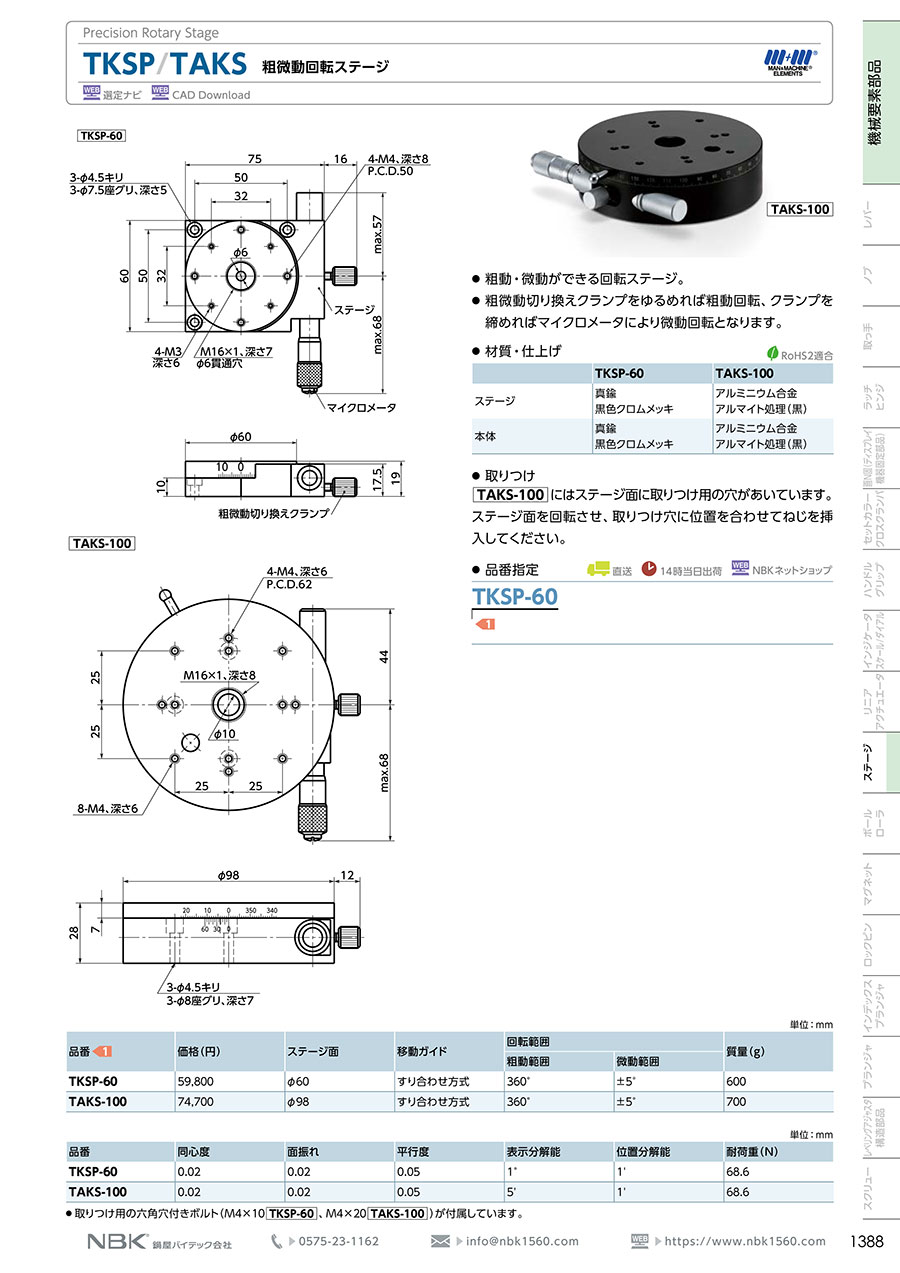

カタログ
