エンプラ フラット ヒンジ（カバータイプ）（EFHC4850）
- 通常単価(税別)
- 756円
- 税込単価
- 832円
取付けボルトをカバーリングできる樹脂製ヒンジ。マシンの美観を向上させます。
詳細情報を確認する
未確定：候補が3型番あります。
商品情報
外形図
製品仕様
- 質量：24g
- 旋回角度：max.200°
- 使用温度：max.80℃、min.-20℃
| 本体 | ピン | カバー |
|---|---|---|
| ポリアミド（ガラス繊維強化） つや消しブラック | ポリアセタール ブラック | 特殊ポリエステル（PBT） 光沢仕上げ ブラック |
規格表
| 型番 | W | L | S （±0.25） | P （±0.25） | H | Lc | E | A | D | |
|---|---|---|---|---|---|---|---|---|---|---|
| EFHC-SH | 4850 | 48 | 49.5 | 31 | 30.5 | 16.5 | 5 | 11.5 | 21.5 | 4 |
| EFHC-EH | ||||||||||
六角穴付きボルト・六角ボルト用
| 型番 | d | W1 |
|---|---|---|
| EFHC4850EH5 | 5.5 | 8.5 |
| EFHC4850EH6 | 6.5 | 10 |
注意・禁止事項
- 高温または多湿の条件下でご使用の場合は、樹脂の材料特性を劣化させる恐れがあります。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
756円 ( 832円 ) | 4日目 |
756円 ( 832円 ) | 3日目 |
756円 ( 832円 ) | 3日目 |

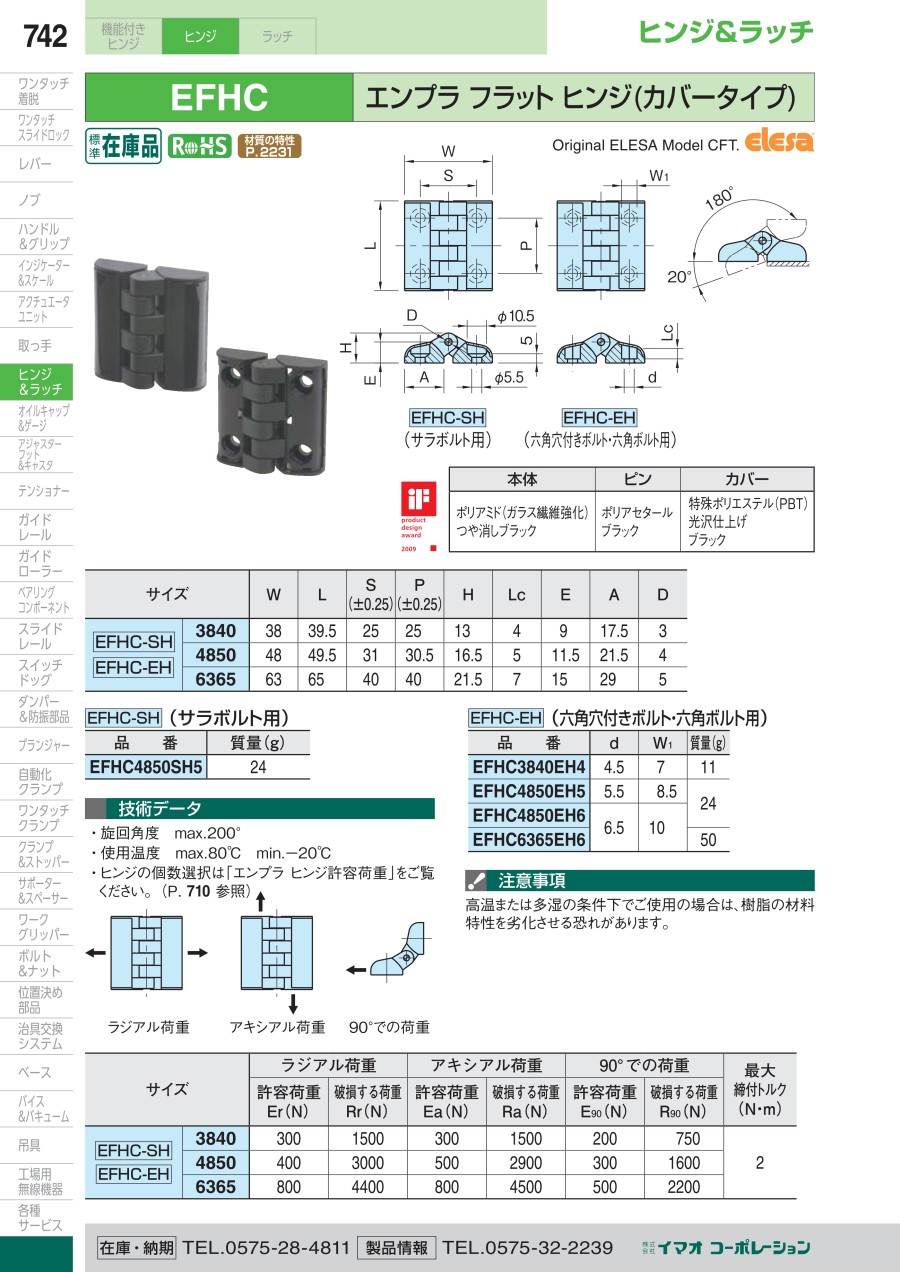

カタログ
