エルゴ ボアード クランク ハンドル (EBCH-R)

  • 数量スライド割引
  • 一部当日出荷可能

キャップは6色をご用意。【特長】・ボス穴の表は、取付け後に付属品のキャップで簡...

詳細情報を確認する

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
未確定:候補が12型番あります。
数量:

商品情報

外形図

エルゴ ボアード クランク ハンドル (EBCH-R) 外形図

製品仕様

クランクインサートキャップ握り使用温度
ポリアミド
(ガラス繊維強化)
つや消しブラック
SUM24L
四三酸化鉄皮膜
ポリアミド
つや消しブラック
オレンジ、グレー、イエ口ー、ライトカレー、レッド
ポリプロピレン
つや消しブラック
max.80℃  min.0℃

規格表

エルゴ ボアード クランク ハンドル (EBCH-R) 規格表

注)**は、キャップの色コードをご指定ください。

注意・禁止事項

注意事項

  • 高温または多湿の条件下でご使用の場合は、樹脂の材料特性を劣化させる恐れがあります。
  • キャップの色がご指定できますので、色コードをご指定ください。
  • キャップは輸送中の傷や汚れから保護する為、別々に梱包しますので、お客様にて組付けてご使用ください。

型番リスト

表示件数

クランクハンドル 回し半径

(mm)

止めねじ加工

H

(mm)

D1

(φ)

d

(φ)

センターキャップ色

RoHS?最小発注数量
101
なし
89
24
12
ブラック
10
1個
101
なし
89
24
12
グレー
10
1個
101
なし
89
24
12
ライトブルー
10
1個
101
なし
89
24
12
オレンジ
10
1個
101
なし
89
24
12
レッド
10
1個
101
なし
89
24
12
イエロー
10
1個
126
なし
104.5
28
14
ブラック
10
1個
126
なし
104.5
28
14
グレー
10
1個
126
なし
104.5
28
14
ライトブルー
10
1個
126
なし
104.5
28
14
オレンジ
10
1個
126
なし
104.5
28
14
レッド
10
1個
126
なし
104.5
28
14
イエロー
10
1個
通常単価(税別) (税込単価)
通常出荷日
2,521
( 2,773 )
在庫品1日目当日出荷可能
2,521
( 2,773 )
3日目
2,521
( 2,773 )
3日目
2,521
( 2,773 )
3日目
2,521
( 2,773 )
3日目
2,521
( 2,773 )
3日目
3,491
( 3,840 )
3日目
3,491
( 3,840 )
3日目
3,491
( 3,840 )
3日目
3,491
( 3,840 )
3日目
3,491
( 3,840 )
3日目
3,491
( 3,840 )
3日目

詳細情報

基本情報

キャップは6色をご用意。
【特長】
・ボス穴の表は、取付け後に付属品のキャップで簡単に被う事ができます。
・クランクは、頑丈なリブ構造です。
・下穴は加工済みです。

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

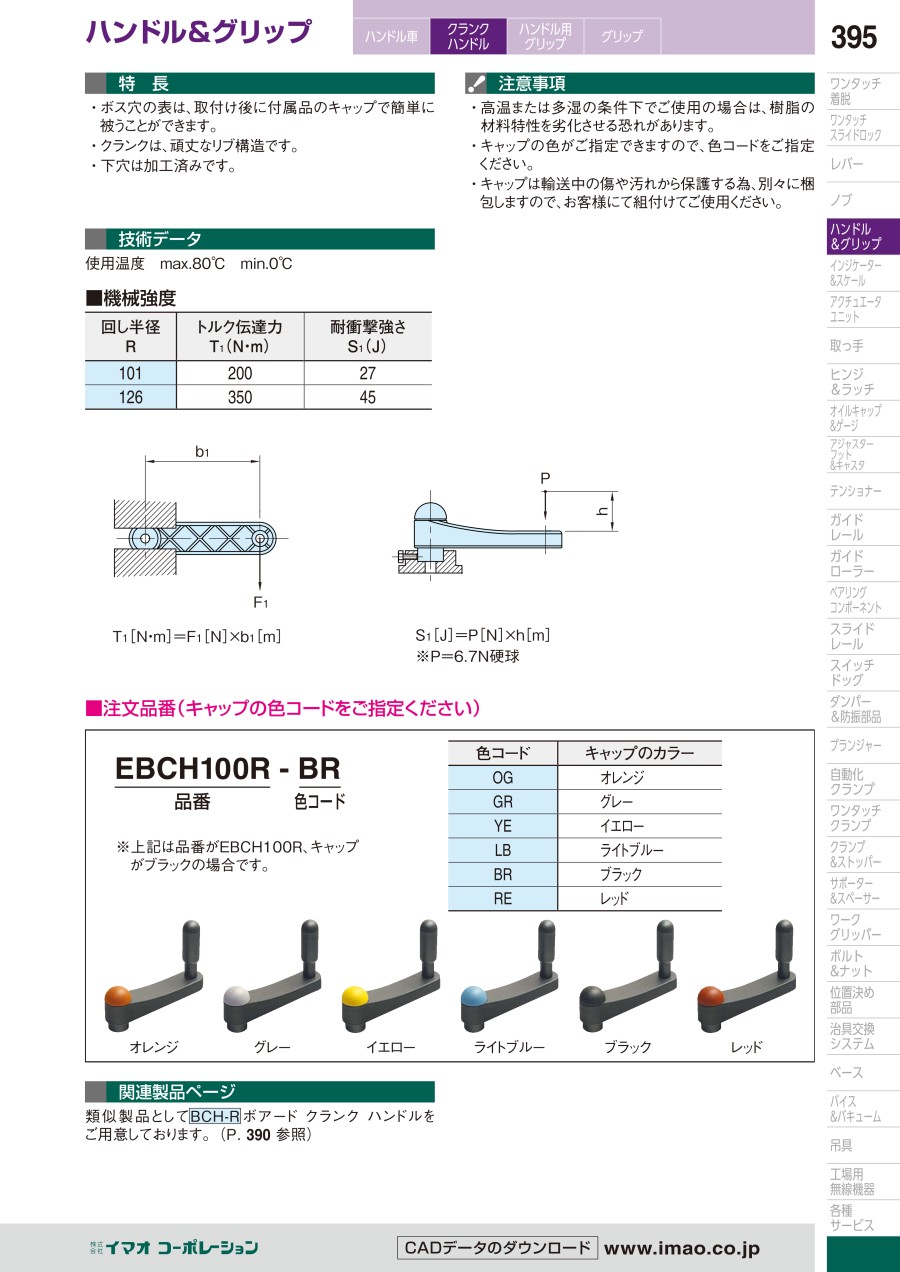

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

エルゴ ボアード クランク ハンドル (EBCH-R)のレビュー
4平均満足度:4.01件のレビュー
試験設備品に使用
4
満足度:4.0
超音波装置付帯スタンドのクランク操作用ハンドルとして使用しています。類似品が様々ある中でも形状や仕上がりに重厚感があるた...もっと読む
