ミニクランプレバー（MKF・MKR）
未確定：候補が24型番あります。
商品情報
外形図
寸法図
製品仕様
材質
- レバー：亜鉛ダイカスト（ZDC1）、塗装：ブラック、オレンジ、シルバー、レッド
- ネジ部：SUM22L、四三酸化鉄皮膜
規格表
| 型番 | M | 歯数 | 規格（適応工具の呼び） | ||
|---|---|---|---|---|---|
| （-）ドライバー | トルクス | ||||
| MKF MKR | 3 | M3×0.5 | 16 | （-）5.5 | T20 |
| 4 | M4×0.7 | ||||
| 5 | M5×0.8 | ||||
メネジ
| 型番 | 質量 （g） |
|---|---|
| MKF3-** | 36 |
| MKF4-** | |
| MKF5-** |
オネジ
| 型番 | L | 質量 （g） |
|---|---|---|
| MKR4×10-** | 10 | 29 |
| MKR4×15-** | 15 | 30 |
| MKR4×20-** | 20 | 31 |
| MKR4×25-** | 25 | 32 |
| MKR4×30-** | 30 | 33 |
| MKR4×35-** | 35 | 34 |
| MKR4×40-** | 40 | 35 |
| MKR4×45-** | 45 | 36 |
| MKR4×50-** | 50 | 37 |
| MKR5×10-** | 10 | 29 |
| MKR5×15-** | 15 | 30 |
| MKR5×20-** | 20 | 31 |
| MKR5×25-** | 25 | 32 |
| MKR5×30-** | 30 | 33 |
| MKR5×35-** | 35 | 34 |
| MKR5×40-** | 40 | 35 |
| MKR5×45-** | 45 | 36 |
| MKR5×50-** | 50 | 37 |
使用例
レバーを引き上げると、噛み合っていたレバーとねじ部のセレーションが外れる。
レバーのみがフリーになる為、任意の位置まで回せる。
手を離すと内蔵スプリングの力でレバーが戻りクランプ出来る状態になる。
（歯数16、計算式 360°/16=22.5° 22.5°毎にセレーションがかみ合う）
性能・試験情報
オネジ締付力
| サイズ | MKR | |
|---|---|---|
| 4 | 5 | |
| ネジ径 | M4 | M5 |
| 回し半径(mm) | 30 | 30 |
| 許容荷重(N) | 70 | 135 |
| 許容締付力(kN) | 1.8 | 3.1 |
オネジ締付力 計測方法図
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
756円 ( 832円 ) | 3日目 |
756円 ( 832円 ) | 3日目 |
663円 ( 729円 ) | 3日目 |
705円 ( 776円 ) | 在庫品1日目当日出荷可能 |
790円 ( 869円 ) | 在庫品1日目当日出荷可能 |
775円 ( 853円 ) | 在庫品1日目当日出荷可能 |
719円 ( 791円 ) | 3日目 |
719円 ( 791円 ) | 3日目 |
841円 ( 925円 ) | 3日目 |
765円 ( 842円 ) | 3日目 |
765円 ( 842円 ) | 3日目 |
765円 ( 842円 ) | 3日目 |
719円 ( 791円 ) | 在庫品1日目当日出荷可能 |
790円 ( 869円 ) | 3日目 |
719円 ( 791円 ) | 3日目 |
785円 ( 864円 ) | 在庫品1日目当日出荷可能 |
775円 ( 853円 ) | 在庫品1日目当日出荷可能 |
719円 ( 791円 ) | 3日目 |
790円 ( 869円 ) | 3日目 |
858円 ( 944円 ) | 在庫品1日目当日出荷可能 |
765円 ( 842円 ) | 3日目 |
858円 ( 944円 ) | 3日目 |
765円 ( 842円 ) | 在庫品1日目当日出荷可能 |
841円 ( 925円 ) | 3日目 |
詳細情報
基本情報
工具レスでネジを締め付けたり、緩めたりすることができるレバー。
【特長】
・レバーを引き上げると噛み合っていたセレーションがはずれ、フリーになるタイプ。
・回し半径が小さなミニタイプ。
・レバーを36°旋回できない狭い場所での使用が可能。
・ネジ締め付け後は、レバーを任意の位置に変更が出来る。
・本体カラーはレッド。
【用途】
・スライド、長穴等の位置調整部に最適。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

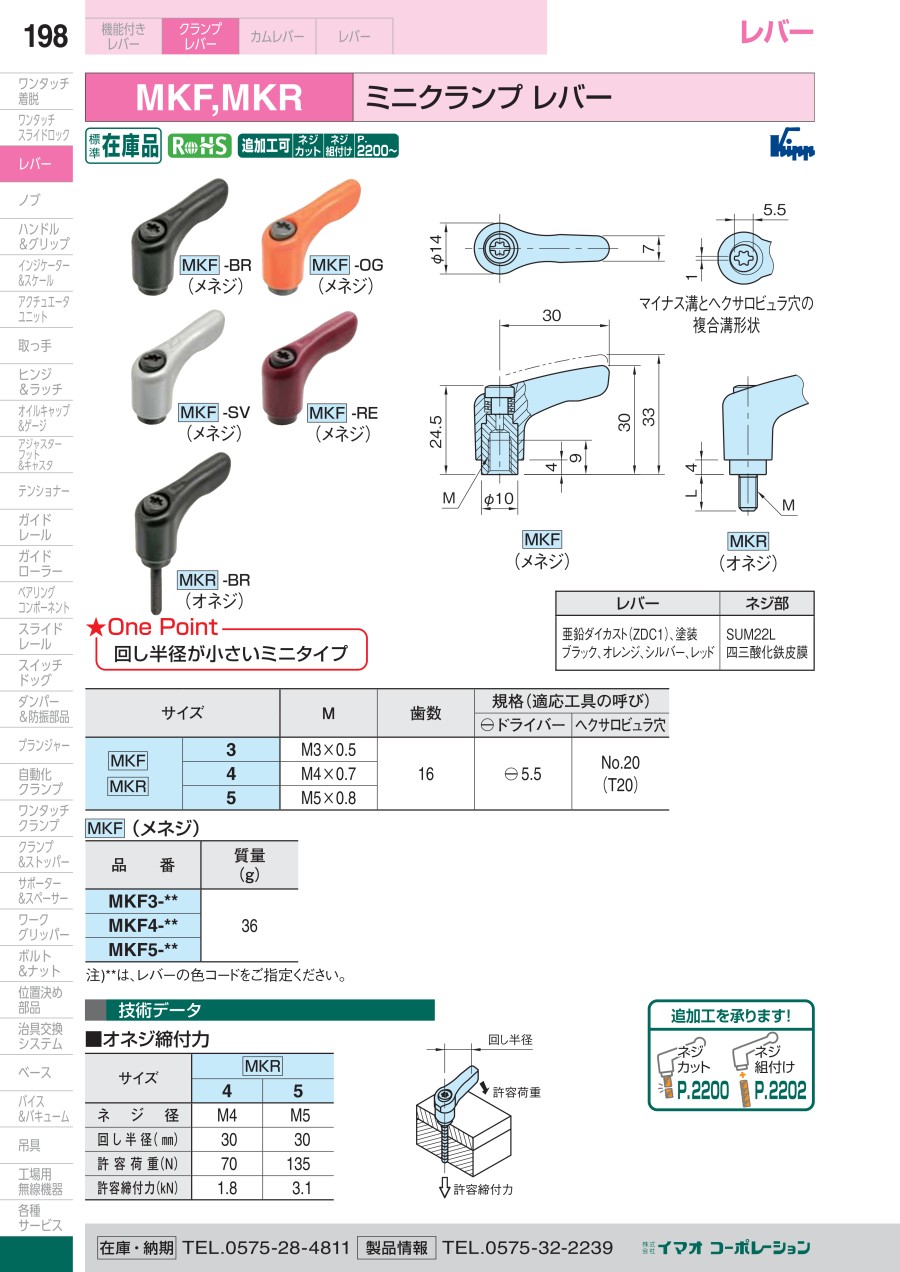

カタログ
ミニクランプレバー（MKF・MKR）のレビュー
可動部品の簡易固定
5
5.02021/09/07
可動部品の簡易固定に使用しました。小さいもので価格が手ごろなものとして選んでみました。使用した限りでは問題なく使えていま...もっと読む
0人が参考にしています。
簡易クランプ部分
5
5.02021/03/01
工具レスは高負荷のかからない場所では作業性UPのためよく使います。
導入後使用者も使い易いとの事で、今後もリピートすると...もっと読む
0人が参考にしています。
ホーザン K-280のKYガイドの止めネジの交換
5
5.02018/12/10
回す手間が省けてワンタッチで緩めたり締めたりできるので
作業が捗ります。
オレンジ色もアクセントになってグレードが上がり...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Q任意のネジ長さの製品が欲しいのですが？
A
ネジカット、ネジ組付サービスをご用意していますので、別途VONAサポートセンター(0120-343-256)までお問い合わせください。
