イマオコーポレーション

カムレバー（QLCA）

Name: カムレバー （QLCA）
Brand: イマオコーポレーション
SKU: 221000239515
Rating: 4.6 (5 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

4.6

平均満足度4.6

この商品のレビューをみる（5件）

通常単価(税別): 3,121円～6,228円

税込単価: 3,433円～6,851円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

カムレバー（KCL・KCLF・KCLS・KCLFS）

4.5

通常価格(税別)： 1,289円 (税込価格：1,418円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

カムレバー（QLCA）

通常価格(税別)： 3,194円 (税込価格：3,513円)

通常出荷日：4 日目

クランプ、アンクランプが簡単にできます。【特長】・オネジタイプはネジ部が回転し...

詳細情報を確認する

レバー材質
スチール
操作方向
上下
取付部材質
スチール

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

未確定：候補が45型番あります。

型番リスト
詳細情報

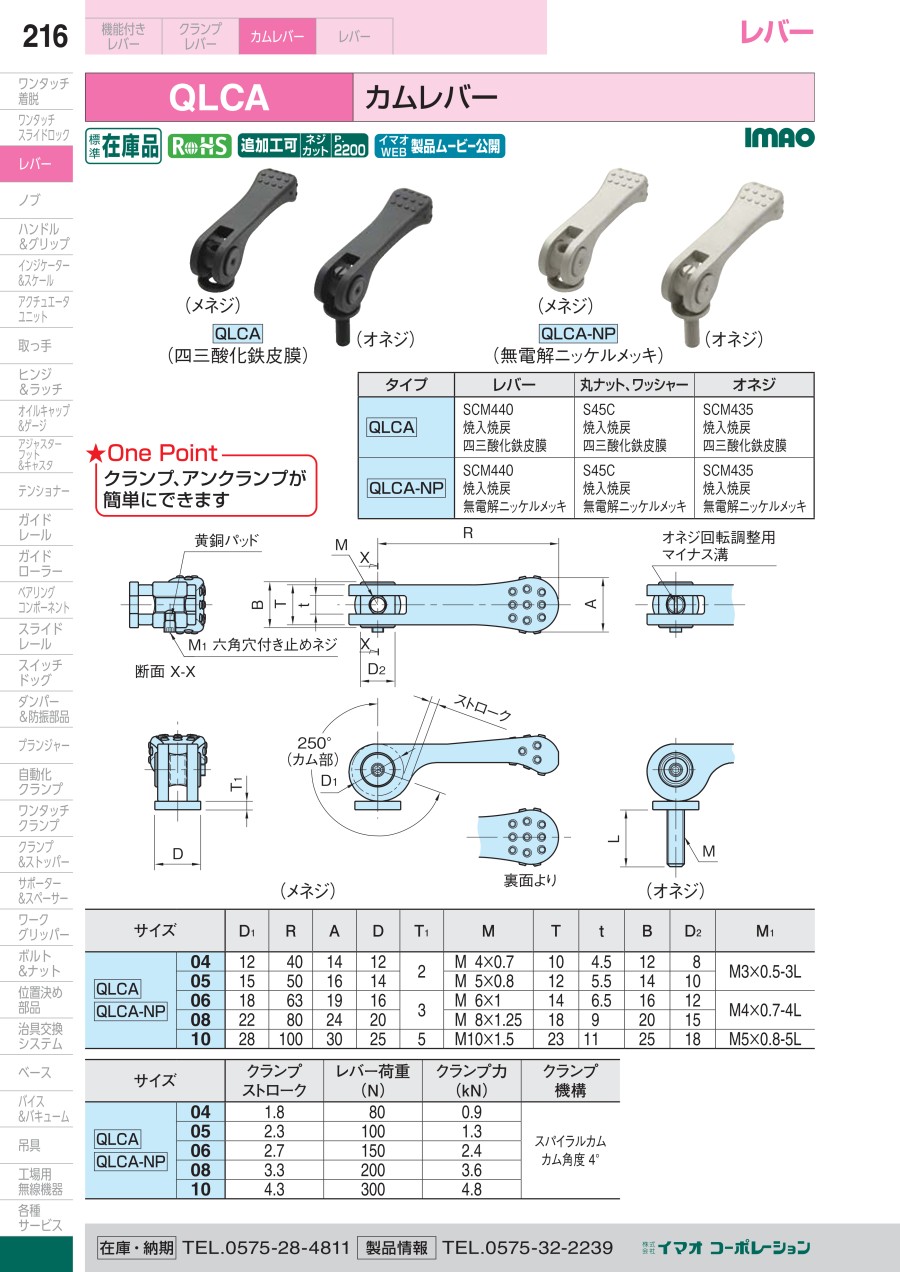

カタログ

型番リスト

表示件数

型番

取付部の種類

取付部サイズ

締付力

(N)

めねじ・丸穴加工

ストローク幅

(mm)

本体色

L字クランプレバー形状

回し半径

(mm)

取付部長さ

(mm)

本体・レバー表面処理

取付部表面処理

トラスココード

RoHS?

最小発注数量

メネジ	M4	900	貫通	1.8	ブラック	止めねじなし	40	-	四三酸化鉄皮膜	四三酸化鉄皮膜	397-8435	10	1個
メネジ	M4	900	貫通	1.8	グレー	止めねじなし	40	-	無電解ニッケルメッキ	無電解ニッケルメッキ	-	10	1個
オネジ	M4	1800	-	1.8	-	止めネジ式	40	15	無電解ニッケルメッキ	無電解ニッケルメッキ	-	10	1個
オネジ	M4	900	-	1.8	ブラック	止めネジ式	40	20	四三酸化鉄皮膜	四三酸化鉄皮膜	-	10	1個
オネジ	M4	900	-	1.8	ブラック	止めネジ式	40	30	四三酸化鉄皮膜	四三酸化鉄皮膜	-	10	1個
オネジ	M4	1800	-	1.8	-	止めネジ式	40	30	無電解ニッケルメッキ	無電解ニッケルメッキ	-	10	1個
オネジ	M4	1800	-	1.8	-	止めネジ式	40	40	無電解ニッケルメッキ	無電解ニッケルメッキ	-	10	1個
メネジ	M5	1300	貫通	2.3	ブラック	止めねじなし	50	-	四三酸化鉄皮膜	四三酸化鉄皮膜	397-8443	10	1個
メネジ	M5	1300	貫通	2.3	グレー	止めねじなし	50	-	無電解ニッケルメッキ	無電解ニッケルメッキ	-	10	1個
オネジ	M5	1300	-	2.3	ブラック	止めネジ式	50	20	四三酸化鉄皮膜	四三酸化鉄皮膜	-	10	1個
オネジ	M5	2300	-	2.3	-	止めネジ式	50	20	無電解ニッケルメッキ	無電解ニッケルメッキ	-	10	1個
オネジ	M5	1300	-	2.3	ブラック	止めネジ式	50	30	四三酸化鉄皮膜	四三酸化鉄皮膜	-	10	1個
オネジ	M5	2300	-	2.3	-	止めネジ式	50	30	無電解ニッケルメッキ	無電解ニッケルメッキ	-	10	1個
オネジ	M5	1300	-	2.3	ブラック	止めネジ式	50	40	四三酸化鉄皮膜	四三酸化鉄皮膜	-	10	1個
オネジ	M5	2300	-	2.3	-	止めネジ式	50	40	無電解ニッケルメッキ	無電解ニッケルメッキ	-	10	1個
オネジ	M5	1300	-	2.3	ブラック	止めネジ式	50	50	四三酸化鉄皮膜	四三酸化鉄皮膜	-	10	1個
オネジ	M5	2300	-	2.3	-	止めネジ式	50	50	無電解ニッケルメッキ	無電解ニッケルメッキ	-	10	1個
メネジ	M6	2400	貫通	2.7	ブラック	止めねじなし	63	-	四三酸化鉄皮膜	四三酸化鉄皮膜	397-8451	10	1個
メネジ	M6	2400	貫通	2.7	グレー	止めねじなし	63	-	無電解ニッケルメッキ	無電解ニッケルメッキ	-	10	1個
オネジ	M6	2400	-	2.7	ブラック	止めネジ式	63	20	四三酸化鉄皮膜	四三酸化鉄皮膜	-	10	1個
オネジ	M6	2700	-	2.7	-	止めネジ式	63	20	無電解ニッケルメッキ	無電解ニッケルメッキ	-	10	1個
オネジ	M6	2400	-	2.7	ブラック	止めネジ式	63	30	四三酸化鉄皮膜	四三酸化鉄皮膜	-	10	1個
オネジ	M6	2700	-	2.7	-	止めネジ式	63	30	無電解ニッケルメッキ	無電解ニッケルメッキ	-	10	1個
オネジ	M6	2400	-	2.7	ブラック	止めネジ式	63	40	四三酸化鉄皮膜	四三酸化鉄皮膜	-	10	1個
オネジ	M6	2700	-	2.7	-	止めネジ式	63	40	無電解ニッケルメッキ	無電解ニッケルメッキ	-	10	1個
オネジ	M6	2400	-	2.7	ブラック	止めネジ式	63	50	四三酸化鉄皮膜	四三酸化鉄皮膜	-	10	1個
オネジ	M6	2700	-	2.7	-	止めネジ式	63	50	無電解ニッケルメッキ	無電解ニッケルメッキ	-	10	1個
メネジ	M8	3600	貫通	3.3	ブラック	止めねじなし	80	-	四三酸化鉄皮膜	四三酸化鉄皮膜	397-8460	10	1個
メネジ	M8	3600	貫通	3.3	グレー	止めねじなし	80	-	無電解ニッケルメッキ	無電解ニッケルメッキ	-	10	1個
オネジ	M8	3600	-	3.3	ブラック	止めネジ式	80	25	四三酸化鉄皮膜	四三酸化鉄皮膜	-	10	1個
オネジ	M8	3300	-	3.3	-	止めネジ式	80	25	無電解ニッケルメッキ	無電解ニッケルメッキ	-	10	1個
オネジ	M8	3300	-	3.3	-	止めネジ式	80	30	無電解ニッケルメッキ	無電解ニッケルメッキ	-	10	1個
オネジ	M8	3300	-	3.3	-	止めネジ式	80	40	無電解ニッケルメッキ	無電解ニッケルメッキ	-	10	1個
オネジ	M8	3600	-	3.3	ブラック	止めネジ式	80	50	四三酸化鉄皮膜	四三酸化鉄皮膜	-	10	1個
オネジ	M8	3300	-	3.3	-	止めネジ式	80	50	無電解ニッケルメッキ	無電解ニッケルメッキ	-	10	1個
メネジ	M10	4800	貫通	4.3	ブラック	止めねじなし	100	-	四三酸化鉄皮膜	四三酸化鉄皮膜	397-8478	10	1個
メネジ	M10	4800	貫通	4.3	グレー	止めねじなし	100	-	無電解ニッケルメッキ	無電解ニッケルメッキ	-	10	1個
オネジ	M10	4800	-	4.3	ブラック	止めネジ式	100	25	四三酸化鉄皮膜	四三酸化鉄皮膜	-	10	1個
オネジ	M10	4300	-	4.3	-	止めネジ式	100	25	無電解ニッケルメッキ	無電解ニッケルメッキ	-	10	1個
オネジ	M10	4800	-	4.3	ブラック	止めネジ式	100	30	四三酸化鉄皮膜	四三酸化鉄皮膜	-	10	1個
オネジ	M10	4300	-	4.3	-	止めネジ式	100	30	無電解ニッケルメッキ	無電解ニッケルメッキ	-	10	1個
オネジ	M10	4800	-	4.3	ブラック	止めネジ式	100	40	四三酸化鉄皮膜	四三酸化鉄皮膜	-	10	1個
オネジ	M10	4300	-	4.3	-	止めネジ式	100	40	無電解ニッケルメッキ	無電解ニッケルメッキ	-	10	1個
オネジ	M10	4800	-	4.3	ブラック	止めネジ式	100	50	四三酸化鉄皮膜	四三酸化鉄皮膜	-	10	1個
オネジ	M10	4300	-	4.3	-	止めネジ式	100	50	無電解ニッケルメッキ	無電解ニッケルメッキ	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

3,505円 ( 3,856円 )	在庫品1日目当日出荷可能
3,498円 ( 3,848円 )	在庫品1日目当日出荷可能
3,468円 ( 3,815円 )	在庫品1日目当日出荷可能
3,295円 ( 3,625円 )	在庫品1日目当日出荷可能
3,121円 ( 3,433円 )	在庫品1日目当日出荷可能
3,800円 ( 4,180円 )	3日目
3,585円 ( 3,944円 )	3日目
3,739円 ( 4,113円 )	在庫品1日目当日出荷可能
4,121円 ( 4,533円 )	在庫品1日目当日出荷可能
3,381円 ( 3,719円 )	在庫品1日目当日出荷可能
4,088円 ( 4,497円 )	在庫品1日目当日出荷可能
3,685円 ( 4,054円 )	在庫品1日目当日出荷可能
3,673円 ( 4,040円 )	3日目
3,578円 ( 3,936円 )	3日目
4,066円 ( 4,473円 )	3日目
3,495円 ( 3,845円 )	在庫品1日目当日出荷可能
3,764円 ( 4,140円 )	3日目
3,997円 ( 4,397円 )	在庫品1日目当日出荷可能
3,997円 ( 4,397円 )	在庫品1日目当日出荷可能
3,871円 ( 4,258円 )	在庫品1日目当日出荷可能
4,003円 ( 4,403円 )	3日目
3,823円 ( 4,205円 )	在庫品1日目当日出荷可能
4,279円 ( 4,707円 )	3日目
3,819円 ( 4,201円 )	在庫品1日目当日出荷可能
4,081円 ( 4,489円 )	3日目
3,777円 ( 4,155円 )	3日目
4,535円 ( 4,989円 )	在庫品1日目当日出荷可能
5,055円 ( 5,561円 )	在庫品1日目当日出荷可能
5,864円 ( 6,450円 )	在庫品1日目当日出荷可能
4,681円 ( 5,149円 )	在庫品1日目当日出荷可能
5,338円 ( 5,872円 )	3日目
5,101円 ( 5,611円 )	3日目
5,332円 ( 5,865円 )	3日目
4,997円 ( 5,497円 )	在庫品1日目当日出荷可能
5,431円 ( 5,974円 )	3日目
5,897円 ( 6,487円 )	在庫品1日目当日出荷可能
6,180円 ( 6,798円 )	3日目
5,186円 ( 5,705円 )	3日目
6,027円 ( 6,630円 )	3日目
5,431円 ( 5,974円 )	在庫品1日目当日出荷可能
6,027円 ( 6,630円 )	3日目
5,544円 ( 6,098円 )	3日目
6,116円 ( 6,728円 )	3日目
5,462円 ( 6,008円 )	在庫品1日目当日出荷可能
6,228円 ( 6,851円 )	3日目

詳細情報

基本情報

基本情報

クランプ、アンクランプが簡単にできます。
【特長】
・オネジタイプはネジ部が回転しますのでレバーの向きを任意調整できます。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
エンプラベアリングフラットタイプおねじ付
安全カバー不要なローラーコンベア搬送をつくれます！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

カムレバー（QLCA）のレビュー

4.6平均満足度：4.65件のレビュー

星5
60%
星4
40%
星3
0%
星2
0%
星1
0%

治具のワーククランプ機構

満足度：5.02019/03/06

今まではキャップボルトをレンチで締めてクランプしていたものが、カムレバーを使用することで道具を使わずにワンタッチでクラン...もっと読む

2人が参考にしています。

治具押さえに使用しています

満足度：4.02024/03/22

マシニングセンタによる切削加工時の治具押さえに使用しています。今までは六角穴ボルトで固定していました。他の部署で使ってい...もっと読む

0人が参考にしています。

溶接治具のクランプに使用

満足度：5.02020/08/06

省スペースのクランプを探していたところこちらを発見。周囲が混雑しているジグだったのでこちらでガバリを抑え込むクランプとし...もっと読む

0人が参考にしています。

ガイドレール上の任意の位置でワンアクションで固定する

満足度：4.02019/11/18

ワンアクションで締め付けできるのと、思いのほか強く締まるのが想像以上でした。締め付ける方は満足できているのですが緩めた後...もっと読む

0人が参考にしています。

生産設備に使用

満足度：5.02019/03/12

治具の段替えに使用しています。以前はネジ等を利用していましたが、付け替えが面倒で作業効率を落としていたのでこの商品の使用...もっと読む

0人が参考にしています。

5件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品カムレバー（QLCA）	クランプレバー（FKF・FKR）	クランプレバー（SUS製）（FKF-SUS）	トルクコントロールレバー（ATCL）	ミニクランプレバー SUS製 (MKF-SUS,MKR-SUS)	カムレバー（QLCA）
メーカー	イマオコーポレーション	イマオコーポレーション	イマオコーポレーション	イマオコーポレーション	イマオコーポレーション	イマオコーポレーション
通常価格	3,121円-	613円 -	2,720円 -	7,563円 -	1,284円 -	3,194円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	4日目
レバー材質	スチール	亜鉛ダイカスト	SCS13（SUS304相当）	SCM440	亜鉛ダイカスト	SCM440
操作方向	上下	左右(回転)	左右(回転)	左右(回転)	左右(回転)	上下
取付部材質	スチール	SUM22L	SUS303	SCM415	SUS303	-
