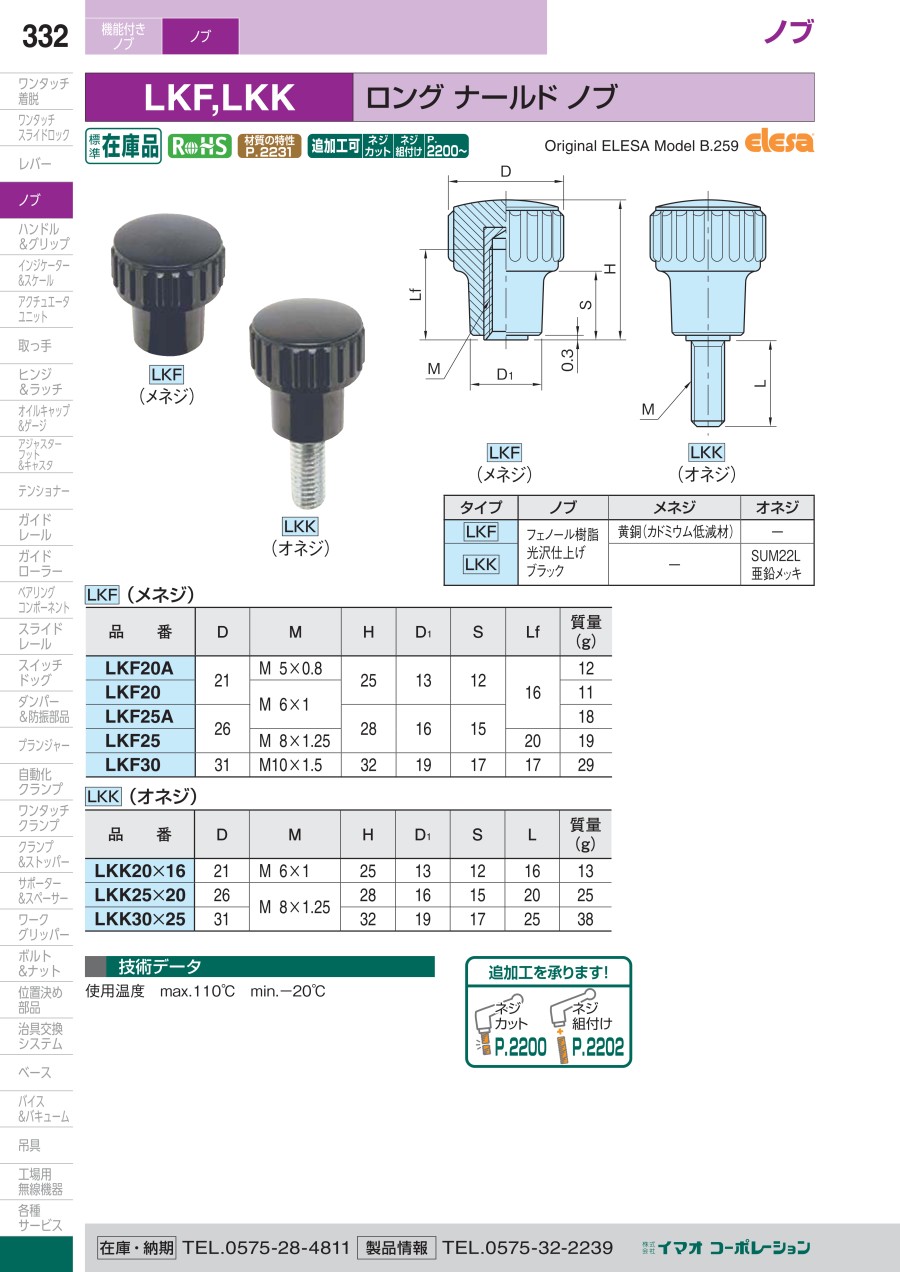

ロング ナールド ノブ （LKF,LKK）
未確定：候補が8型番あります。
商品情報
外形図
製品仕様
材質・表面処理
| タイプ | ノブ | メネジ | オネジ |
|---|---|---|---|
| LFK | フェノール樹脂 光沢仕上げ ブラック | 黄銅 （カドミウム低減材） | - |
| LKK | - | SUM22L 亜鉛メッキ |
技術情報
- 使用温度：max.+110℃、min.-20℃
規格表
LKF（メネジ）
| 型番 | D | M | H | D1 | S | Lf | 質量 （g） |
|---|---|---|---|---|---|---|---|
| LKF20A | 21 | M5×0.8 | 25 | 13 | 12 | 16 | 12 |
| LKF20 | M6×1 | 11 | |||||
| LKF25A | 26 | 28 | 16 | 15 | 18 | ||
| LKF25 | M8×1.25 | 20 | 19 | ||||
| LKF30 | 31 | M10×1.5 | 32 | 19 | 17 | 17 | 29 |
LKK（オネジ）
| 型番 | D | M | H | D1 | S | L | 質量 （g） |
|---|---|---|---|---|---|---|---|
| LKK20×16 | 21 | M6×1 | 25 | 13 | 12 | 16 | 13 |
| LKK25×20 | 26 | M8×1.25 | 28 | 16 | 15 | 20 | 25 |
| LKK30×25 | 31 | 32 | 19 | 17 | 25 | 38 |
詳細情報
基本情報
【特長】・医療関連に最適なホワイトをご用意しています。・ロングタイプのナールドノブです。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
カタログ
ロング ナールド ノブ （LKF,LKK）のレビュー
自社製品の一部に使用
5
5.02018/08/13
自社製品の一部に使用しています。締め込みが任意な位置で可能なため、ねじを完全にはずさずに開口できるため、色々助かっていま...もっと読む
