タップドブラインドノブ（BTK）五角形

Name: タップド ブラインド ノブ（BTK） 五角形
Brand: イマオコーポレーション
SKU: 221000239425
Rating: 4.7 (9 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

4.7

平均満足度4.7

この商品のレビューをみる（9件）

この商品のFAQをみる（1件）

通常単価(税別): 339円～2,490円

税込単価: 373円～2,739円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

スターノブ（STK）

4.5

通常価格(税別)： 242円 (税込価格：266円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

スターフィッシュノブ（SFK）

4.3

通常価格(税別)： 242円 (税込価格：266円)

通常出荷日：在庫品1日目

フラット形状で汚れ難いノブです。【特長】・SUS製は完全防錆品で、食品機械、衛...

詳細情報を確認する

本体種類
角形
角型種類
五角形
本体材質
フェノール
付加機能
なし
本体色
ブラック
本体表面処理
なし

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

未確定：候補が61型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

メネジの外形図

オネジの外形図

製品仕様

材質

タイプ	ノブ	メネジ	オネジ
BTK	フェノール樹脂光沢仕上げブラック	黄銅（カドミウム低減材）	SUM22L 亜鉛メッキ
BTK-SUS	フェノール樹脂光沢仕上げブラック	SUS303	SUS303

規格表

メネジ

黄銅製		SUS製		D	M	H	D₁	S	Lf
型番	質量(g)	型番	質量(g)	D	M	H	D₁	S	Lf
BTK25	11	-	-	25	M4×0.7	21	15	9	10
BTK30A	16	-	-	32	M5×0.8	23	19	11	10
BTK30B	19	BTK30-SUS	18	32	M6×1	23	19	11	12
BTK40A	27	-	-	40	M6×1	27	21	12	12
BTK40B	31	BTK40-SUS	30	40	M8×1.25	27	21	12	13
BTK50A	50	-	-	50	M8×1.25	33	25	14	20
BTK50B	52	BTK50-SUS	50	50	M10×1.5	33	25	14	17
BTK60A	76	-	-	60	M10×1.5	37	27	17	17
BTK60B	80	BTK60-SUS	78	60	M12×1.75	37	27	17	20
BTK70	119	-	-	70	M12×1.75	44	30	20	20
BTK85	176	-	-	85	M16×2	55	35	30	22

オネジ

スチール製		SUS製		D	M	H	D₁	S	L
型番	質量(g)	型番	質量(g)	D	M	H	D₁	S	L
BTK25×10	11	-	-	25	M5×0.8	21	15	9	10
BTK25×16	12	-	-		M5×0.8				16
BTK25A×10	10	-	-		M6×1				10
BTK25A×16	12	-	-						16
BTK25A×20	14	-	-						20
BTK25A×30	18	-	-						30
BTK30×10	17	BTK30×10-SUS	17	32		23	19	11	10
BTK30×16	18	BTK30×16-SUS	18						16
BTK30×20	20	BTK30×20-SUS	20						20
BTK30×35	25	BTK30×35-SUS	25						35
BTK30A×20	24	-	-		M8×1.25				20
BTK30A×30	27	-	-						30
BTK30A×40	29	-	-						40
BTK40A×20	30	-	-	40	M6×1	27	21	12	20
BTK40A×30	32	-	-		M6×1				30
BTK40×16	35	-	-		M8×1.25				16
-	-	BTK40×20-SUS	36						20
BTK40×25	38	BTK40×25-SUS	38						25
-	-	BTK40×30-SUS	39						30
BTK40×35	40	BTK40×35-SUS	40						35
BTK40×45	43	BTK40×45-SUS	43						45
BTK50A×16	52	-	-	50		33	25	14	16
BTK50A×20	53	-	-						20
BTK50A×25	55	-	-						25
BTK50A×30	56	-	-						30
BTK50A×40	60	-	-						40
BTK50×20	63	BTK50×20-SUS	63		M10×1.5				20
BTK50×30	66	BTK50×30-SUS	66						30
BTK50×40	70	BTK50×40-SUS	70						40
BTK50×50	73	BTK50×50-SUS	73						50
BTK60×20	87	-	-	60		37	27	17	20
BTK60×30	92	-	-						30
BTK60×40	98	-	-						40
BTK60×50	101	-	-						50
BTK60×25B	105	-	-		M12×1.75				25
BTK60×30B	110	BTK60×30-SUS	110						30
BTK60×40B	118	BTK60×40-SUS	118						40
BTK60×50B	128	BTK60×50-SUS	128						50

型番リスト

表示件数

型番

取付部の種類

取付部径 (mm) または呼び径

取付部長さL

(mm)

ノブ部外径【範囲選択】

(mm)

ノブ部外径

(mm)

本体高さ H

(mm)

おねじ先端加工

めねじ・丸穴加工

取付部材質

取付部表面処理

トラスココード

RoHS?

最小発注数量

めねじ	M4	10	20.1～30	25	21	-	止まり穴	黄銅	なし	-	10	1個
おねじ	M6	10	20.1～30	25	21	なし	-	スチール	亜鉛メッキ	-	10	1個
おねじ	M6	16	20.1～30	25	21	なし	-	スチール	亜鉛メッキ	-	10	1個
おねじ	M6	20	20.1～30	25	21	なし	-	スチール	亜鉛メッキ	-	10	1個
おねじ	M6	30	20.1～30	25	21	なし	-	スチール	亜鉛メッキ	-	10	1個
おねじ	M5	10	20.1～30	25	21	なし	-	スチール	亜鉛メッキ	-	10	1個
おねじ	M5	16	20.1～30	25	21	なし	-	スチール	亜鉛メッキ	-	10	1個
めねじ	M6	12	30.1～40	32	23	-	止まり穴	ステンレス	なし	104-8481	10	1個
めねじ	M5	10	30.1～40	32	23	-	止まり穴	黄銅	なし	104-8465	10	1個
おねじ	M8	30	30.1～40	32	23	なし	-	スチール	亜鉛メッキ	-	10	1個
おねじ	M8	40	30.1～40	32	23	なし	-	スチール	亜鉛メッキ	-	10	1個
めねじ	M6	12	30.1～40	32	23	-	止まり穴	黄銅	なし	104-8473	10	1個
おねじ	M6	10	30.1～40	32	23	なし	-	スチール	亜鉛メッキ	104-8554	10	1個
おねじ	M6	10	30.1～40	32	23	なし	-	ステンレス	なし	104-8562	10	1個
おねじ	M6	16	30.1～40	32	23	なし	-	スチール	亜鉛メッキ	104-8571	10	1個
おねじ	M6	16	30.1～40	32	23	なし	-	ステンレス	なし	104-8589	10	1個
おねじ	M6	20	30.1～40	32	23	なし	-	スチール	亜鉛メッキ	104-8597	10	1個
おねじ	M6	20	30.1～40	32	23	なし	-	ステンレス	なし	104-8601	10	1個
おねじ	M6	35	30.1～40	32	23	なし	-	ステンレス	なし	104-8627	10	1個
めねじ	M8	13	30.1～40	40	27	-	止まり穴	ステンレス	なし	104-8511	10	1個
めねじ	M6	12	30.1～40	40	27	-	止まり穴	黄銅	なし	104-8490	10	1個
おねじ	M6	30	30.1～40	40	27	なし	-	スチール	亜鉛メッキ	-	10	1個
めねじ	M8	13	30.1～40	40	27	-	止まり穴	黄銅	なし	104-8503	10	1個
おねじ	M8	16	30.1～40	40	27	なし	-	スチール	亜鉛メッキ	104-8635	10	1個
おねじ	M8	20	30.1～40	40	27	なし	-	ステンレス	なし	104-8643	10	1個
おねじ	M8	25	30.1～40	40	27	なし	-	スチール	亜鉛メッキ	104-8651	10	1個
おねじ	M8	25	30.1～40	40	27	なし	-	ステンレス	なし	104-8660	10	1個
おねじ	M8	30	30.1～40	40	27	なし	-	ステンレス	なし	104-8678	10	1個
おねじ	M8	35	30.1～40	40	27	なし	-	スチール	亜鉛メッキ	104-8686	10	1個
おねじ	M8	35	30.1～40	40	27	なし	-	ステンレス	なし	104-8694	10	1個
おねじ	M8	45	30.1～40	40	27	なし	-	スチール	亜鉛メッキ	104-8708	10	1個
おねじ	M8	45	30.1～40	40	27	なし	-	ステンレス	なし	104-8716	10	1個
めねじ	M10	17	40.1～50	50	33	-	止まり穴	ステンレス	なし	104-8546	10	1個
めねじ	M8	20	40.1～50	50	33	-	止まり穴	黄銅	なし	104-8520	10	1個
おねじ	M8	20	40.1～50	50	33	なし	-	スチール	亜鉛メッキ	-	10	1個
おねじ	M8	25	40.1～50	50	33	なし	-	スチール	亜鉛メッキ	-	10	1個
おねじ	M8	30	40.1～50	50	33	なし	-	スチール	亜鉛メッキ	-	10	1個
おねじ	M8	40	40.1～50	50	33	なし	-	スチール	亜鉛メッキ	-	10	1個
めねじ	M10	17	40.1～50	50	33	-	止まり穴	黄銅	なし	104-8538	10	1個
おねじ	M10	20	40.1～50	50	33	なし	-	スチール	亜鉛メッキ	104-8724	10	1個
おねじ	M10	20	40.1～50	50	33	なし	-	ステンレス	なし	104-8732	10	1個
おねじ	M10	30	40.1～50	50	33	なし	-	スチール	亜鉛メッキ	104-8741	10	1個
おねじ	M10	30	40.1～50	50	33	なし	-	ステンレス	なし	104-8759	10	1個
おねじ	M10	40	40.1～50	50	33	なし	-	ステンレス	なし	-	10	1個
おねじ	M10	50	40.1～50	50	33	なし	-	スチール	亜鉛メッキ	-	10	1個
おねじ	M10	50	40.1～50	50	33	なし	-	ステンレス	なし	-	10	1個
めねじ	M12	20	50.1～70	60	37	-	止まり穴	ステンレス	なし	-	10	1個
めねじ	M10	17	50.1～70	60	37	-	止まり穴	黄銅	なし	-	10	1個
めねじ	M12	20	50.1～70	60	37	-	止まり穴	黄銅	なし	-	10	1個
おねじ	M10	20	50.1～70	60	37	なし	-	スチール	亜鉛メッキ	-	10	1個
おねじ	M12	25	50.1～70	60	37	なし	-	スチール	亜鉛メッキ	-	10	1個
おねじ	M10	30	50.1～70	60	37	なし	-	スチール	亜鉛メッキ	-	10	1個
おねじ	M12	30	50.1～70	60	37	なし	-	ステンレス	なし	-	10	1個
おねじ	M12	30	50.1～70	60	37	なし	-	スチール	亜鉛メッキ	-	10	1個
おねじ	M10	40	50.1～70	60	37	なし	-	スチール	亜鉛メッキ	-	10	1個
おねじ	M12	40	50.1～70	60	37	なし	-	ステンレス	なし	-	10	1個
おねじ	M12	40	50.1～70	60	37	なし	-	スチール	亜鉛メッキ	-	10	1個
おねじ	M10	50	50.1～70	60	37	なし	-	スチール	亜鉛メッキ	-	10	1個
おねじ	M12	50	50.1～70	60	37	なし	-	スチール	亜鉛メッキ	-	10	1個
めねじ	M12	20	50.1～70	70	44	-	止まり穴	黄銅	なし	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

465円 ( 512円 )	在庫品1日目当日出荷可能
410円 ( 451円 )	3日目
366円 ( 403円 )	3日目
411円 ( 452円 )	3日目
486円 ( 535円 )	在庫品1日目当日出荷可能
339円 ( 373円 )	在庫品1日目当日出荷可能
415円 ( 457円 )	在庫品1日目当日出荷可能
1,406円 ( 1,547円 )	在庫品1日目当日出荷可能
416円 ( 458円 )	3日目
477円 ( 525円 )	3日目
503円 ( 553円 )	在庫品1日目当日出荷可能
465円 ( 512円 )	在庫品1日目当日出荷可能
426円 ( 469円 )	在庫品1日目当日出荷可能
753円 ( 828円 )	在庫品1日目当日出荷可能
426円 ( 469円 )	在庫品1日目当日出荷可能
823円 ( 905円 )	在庫品1日目当日出荷可能
426円 ( 469円 )	在庫品1日目当日出荷可能
878円 ( 966円 )	在庫品1日目当日出荷可能
862円 ( 948円 )	在庫品1日目当日出荷可能
1,689円 ( 1,858円 )	在庫品1日目当日出荷可能
630円 ( 693円 )	在庫品1日目当日出荷可能
542円 ( 596円 )	3日目
598円 ( 658円 )	在庫品1日目当日出荷可能
562円 ( 618円 )	在庫品1日目当日出荷可能
911円 ( 1,002円 )	在庫品1日目当日出荷可能
562円 ( 618円 )	在庫品1日目当日出荷可能
1,089円 ( 1,198円 )	3日目
961円 ( 1,057円 )	3日目
581円 ( 639円 )	3日目
978円 ( 1,076円 )	3日目
537円 ( 591円 )	3日目
1,140円 ( 1,254円 )	3日目
1,784円 ( 1,962円 )	在庫品1日目当日出荷可能
737円 ( 811円 )	在庫品1日目当日出荷可能
664円 ( 730円 )	3日目
604円 ( 664円 )	3日目
604円 ( 664円 )	3日目
604円 ( 664円 )	3日目
737円 ( 811円 )	在庫品1日目当日出荷可能
688円 ( 757円 )	在庫品1日目当日出荷可能
1,307円 ( 1,438円 )	在庫品1日目当日出荷可能
769円 ( 846円 )	在庫品1日目当日出荷可能
1,618円 ( 1,780円 )	在庫品1日目当日出荷可能
1,564円 ( 1,720円 )	3日目
664円 ( 730円 )	3日目
1,564円 ( 1,720円 )	3日目
2,490円 ( 2,739円 )	3日目
841円 ( 925円 )	3日目
1,057円 ( 1,163円 )	在庫品1日目当日出荷可能
823円 ( 905円 )	在庫品1日目当日出荷可能
917円 ( 1,009円 )	3日目
823円 ( 905円 )	5日目
1,909円 ( 2,100円 )	在庫品1日目当日出荷可能
834円 ( 917円 )	3日目
773円 ( 850円 )	3日目
2,080円 ( 2,288円 )	在庫品1日目当日出荷可能
843円 ( 927円 )	3日目
782円 ( 860円 )	3日目
927円 ( 1,020円 )	3日目
1,318円 ( 1,450円 )	在庫品1日目当日出荷可能

基本情報

基本情報

フラット形状で汚れ難いノブです。
【特長】
・SUS製は完全防錆品で、食品機械、衛生機器に最適です。
・フラット形状で汚れにくいです。
・ネジ部材質は、黄銅製とステンレス製をご用意します。
・使用温度 -20～+110℃です。
【用途】
・食品機械、洗浄機等のネジ締付け箇所。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

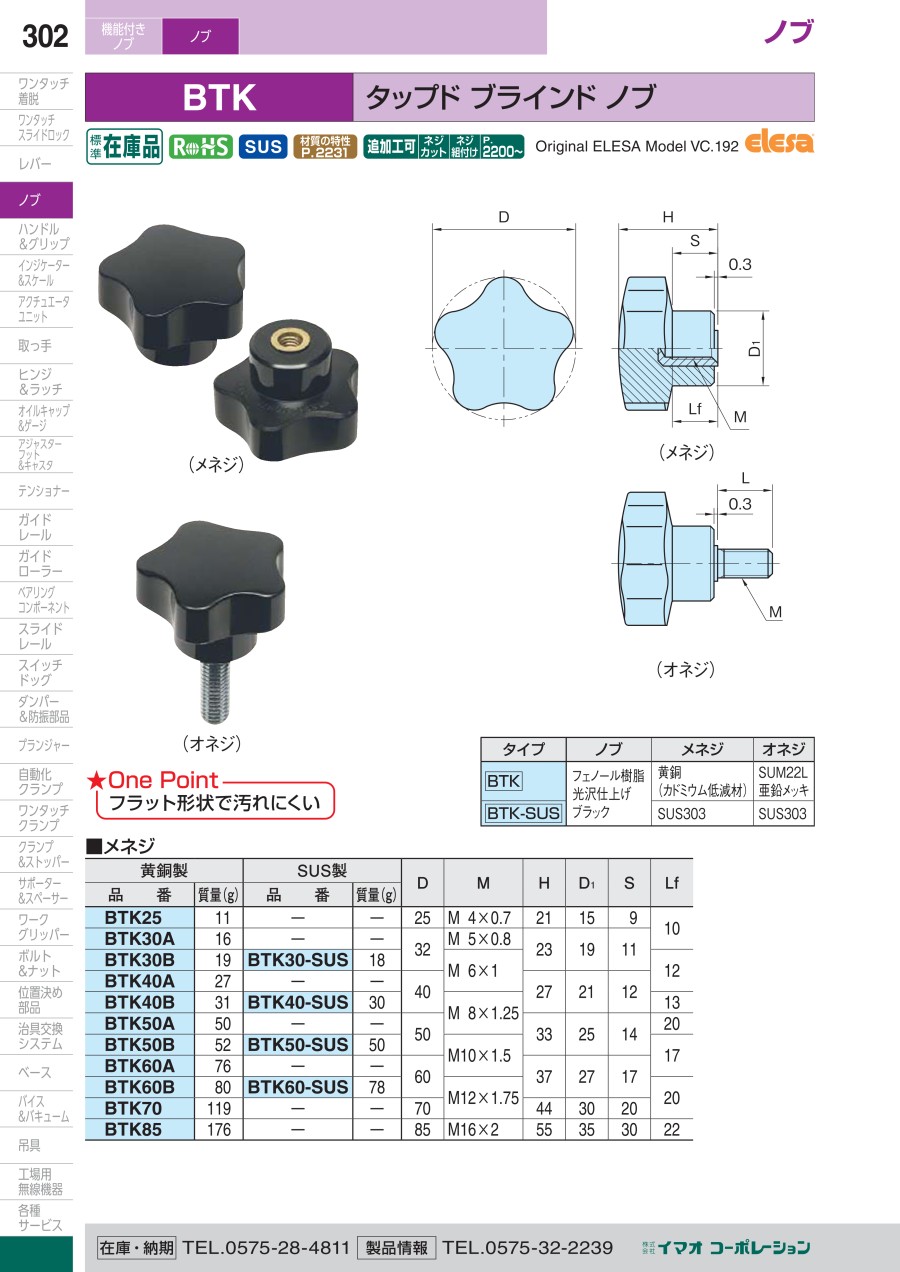

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

イマオコーポレーション
【ワンタッチ着脱】ワンウェイクランパー
装置の段取り替えに伴うアタッチメントの着脱や治具の交換を、工具を使わずワンタッチで行える、ボルトに替わる締結部品です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

タップドブラインドノブ（BTK）五角形のレビュー

4.7平均満足度：4.79件のレビュー

星5
78%
星4
22%
星3
0%
星2
0%
星1
0%

精密機械製造

満足度：5.02022/02/07

いつも注文させて頂いている商品で、納期遅延もなく、今回も問題なく使わせて頂きました。今後も宜しくお願い致します。

0人が参考にしています。

治具固定

満足度：5.02021/05/12

治具の段取り時の固定に使用しました。しっかりした作りでとても良かったです。

0人が参考にしています。

工場内作業

満足度：5.02021/01/12

商社手配だと届くまで時間がかかりますが、ミスミさんだと頼んでから届くまで早かったので良かったです。

0人が参考にしています。

砥石台車

満足度：5.02018/11/09

短い納期で商品にも問題ありませんでした。また、購入したいと思います。

0人が参考にしています。

コンベアを止めるためのノブとして

満足度：5.02018/09/28

サイズや材質が決め手となり購入しています。SUS製を購入し使用していますが、防錆性能や耐久性についても今のところ特に品質...もっと読む

0人が参考にしています。

9件全て見る

よくあるご質問（FAQ）

Q任意のネジ長さの製品を注文することはできますか？

ネジカット、ネジ組付サービスをご用意していますので、別途VONAサポートセンター(0120-343-256)までお問い合わせください。
