イマオコーポレーション

スリーアームノブ（TAK-N）

Name: スリー アーム ノブ （TAK-N）
Brand: イマオコーポレーション
SKU: 221000239403
Rating: 5 (1 reviews)

カタログ |

通常単価(税別): 908円～3,976円

税込単価: 999円～4,374円

通常出荷日：在庫品1日目～3日目一部当日出荷可能

強固な締付けに最適。【特長】・指の止まりが良い3本アームで強力な締付けができます。

55.0

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

よく一緒に見られています

イマオコーポレーション

タップドブラインドノブ（BTK）五角形

通常価格(税別)： 339円 (税込価格：373円)

通常出荷日：在庫品1日目

よく一緒に見られています

イマオコーポレーション

スターノブソフト（STK-SOFT）

通常価格(税別)： 706円 (税込価格：777円)

通常出荷日：在庫品1日目

未確定：候補が9型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

材質・表面処理

タイプ	ノブ	メネジ	オネジ
TAK-NB	ポリアミド（ガラス繊維強化）つや消しブラック	黄銅（カドミウム低減材）	-
TAK-N		-	SUM22L 亜鉛メッキ
TAK-NT（サイズ：130以外）		黄銅（カドミウム低減材）	-
TAK130NT	ポリプロピレン（ガラス繊維強化）つや消しブラック	黄銅（カドミウム低減材）	-

技術情報

使用温度：max.+130℃、min.-30℃

T₁［N・m］=F₁［N］×b₁［m］

S₁［J］=P［N］×h［m］
※P＝6.7N硬球

■機械強度

ノブ外径	トルク伝達力 T₁（N・m）	耐衝撃強さ S₁（J）
63	30	7
80	80	7
100	110	8
130	135	9

規格表

TAK-NB（メネジ）

型番	D	M	H	D₂	Lf	A	B	D₁	d₁	質量（g）
TAK60NB	63	M8×1.25	28	26	15	25	23	15	18	48
TAK80NB	80	M10×1.5	35	32	17	30	25	15	21	60
TAK100NB	100	M12×1.75	42	36	20	36	25	16	25	96

TAK-N（オネジ）

型番	D	M	H	D₁	L	A	d₁	質量（g）
TAK60×25N	63	M8×1.25	28	26	25	25	18	44
TAK80×30N	80	M10×1.5	35	32	30	30	21	78
TAK100×40N	100	M12×1.75	42	36	40	36	25	126

TAK-NT（メネジ貫通）

型番	D	M	H	D₂	A	B	D₁	d₁	質量（g）
TAK60NT	63	M10×1.5	28	27	25	21	16	13	47
TAK60NTA	63	M12×1.75	28	27	25	21	16	13	50
TAK80NT	80	M12×1.75	35	32	30	25	18	17	77
TAK100NT	100	M16×2	42	36	37	31	20	20	105
TAK130NT	130	M16×2	47	43	40	34	24	22	157

注意・禁止事項

高温または多湿の条件下でご使用の場合は、樹脂の材料特性を劣化させる恐れがあります。

型番リスト

表示件数

型番

取付部の種類

取付部径 (mm) または呼び径

取付部長さL

(mm)

ノブ部外径【範囲選択】

(mm)

ノブ部外径

(mm)

本体高さ H

(mm)

おねじ先端加工

めねじ・丸穴加工

取付部材質

取付部表面処理

RoHS?

最小発注数量

めねじ	M8	17	50.1～70	63	28	-	止まり穴	黄銅	なし	10	1個
めねじ	M10	25	50.1～70	63	29	-	貫通	黄銅	なし	10	1個
めねじ	M12	25	50.1～70	63	29	-	貫通	黄銅	なし	10	1個
おねじ	M8	25	50.1～70	63	28	なし	-	スチール	亜鉛メッキ	10	1個
めねじ	M12	30	70.1～	80	36	-	貫通	黄銅	なし	10	1個
めねじ	M12	15	70.1～	100	42	-	止まり穴	黄銅	なし	10	1個
めねじ	M16	37	70.1～	100	43	-	貫通	黄銅	なし	10	1個
おねじ	M12	40	70.1～	100	42	なし	-	スチール	亜鉛メッキ	10	1個
めねじ	M16	40	70.1～	130	46	-	貫通	黄銅	なし	10	1個

通常単価(税別) (税込単価)	通常出荷日

908円 ( 999円 )	3日目
1,279円 ( 1,407円 )	在庫品1日目当日出荷可能
1,213円 ( 1,334円 )	3日目
980円 ( 1,078円 )	3日目
1,697円 ( 1,867円 )	在庫品1日目当日出荷可能
1,740円 ( 1,914円 )	在庫品1日目当日出荷可能
2,036円 ( 2,240円 )	在庫品1日目当日出荷可能
1,387円 ( 1,526円 )	在庫品1日目当日出荷可能
3,976円 ( 4,374円 )	3日目

詳細情報

基本情報

基本情報

強固な締付けに最適。
【特長】
・指の止まりが良い3本アームで強力な締付けができます。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

カタログ

商品TOP

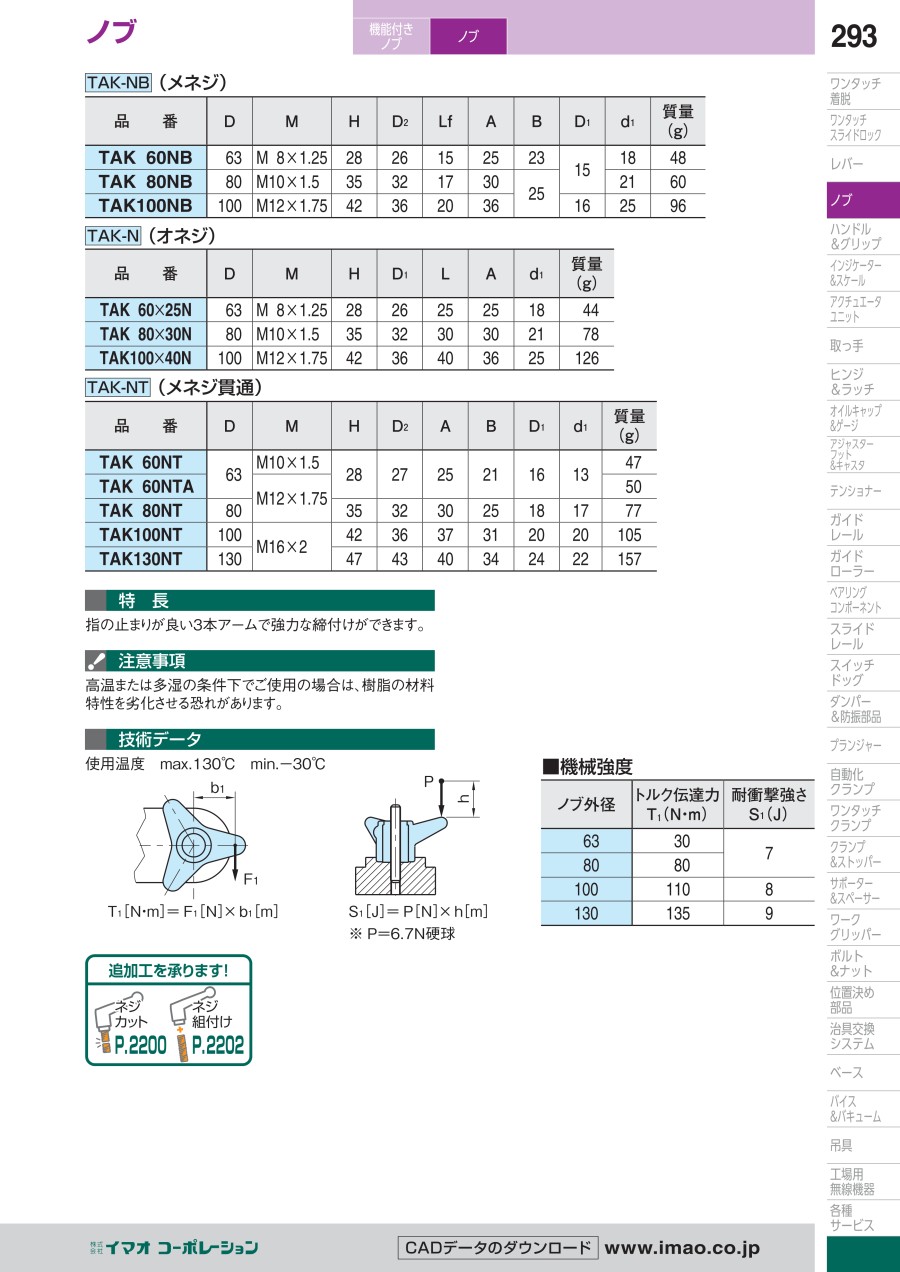

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
