ステンレスロングノブ（LKN-SUS・LKS-SUS）

Name: ステンレス ロング ノブ（LKN-SUS・LKS-SUS）
Brand: イマオコーポレーション
SKU: 221000239391
Rating: 4.8 (6 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

4.8

平均満足度4.8

この商品のレビューをみる（6件）

通常単価(税別): 554円～2,484円

税込単価: 609円～2,732円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

スターフィッシュノブ（SFK）

4.3

通常価格(税別)： 242円 (税込価格：266円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

ナールドサムノブ（TKN・TKS）

4.4

通常価格(税別)： 331円 (税込価格：364円)

通常出荷日：在庫品1日目

【特長】・耐食性に優れているので食品機械や洗浄機械等に最適です。・ステンレス製...

詳細情報を確認する

本体種類
円形
円形種類
標準
本体材質
ステンレス
付加機能
なし
本体色
シルバー
側面部加工
ローレット
本体表面処理
なし
取付部材質
ステンレス
取付部表面処理
なし

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

未確定：候補が28型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

LKN-SUS メネジの外形図

LKN-T-SUS メネジ貫通の外形図

LKS-SUS オネジの外形図

製品仕様

材質

タイプ	ノブ	オネジ
LKN-SUS	SUS303	ー
LKN-T-SUS		ー
LKS-SUS		SUS304

規格表

LKN-SUS メネジ

型番	D	M	H	Lf	質量 (g)
LKN 3-SUS	8	M3×0.5	12	6	5
LKN 4-SUS	10	M4×0.7	14	8	10
LKN 5-SUS	16	M5×0.8	20	10	30
LKN 6-SUS	20	M6×1	24	12	55
LKN 8-SUS	24	M8×1.25	30	16	100
LKN10-SUS	28	M10×1.5	35	20	155

LKN-T-SUS メネジ貫通

型番	D	M	H	質量 (g)
LKN 3T-SUS	8	M3×0.5	12	5
LKN 4T-SUS	10	M4×0.7	14	10
LKN 5T-SUS	16	M5×0.8	20	30
LKN 6T-SUS	20	M6×1	24	55
LKN 8T-SUS	24	M8×1.25	30	95
LKN10T-SUS	28	M10×1.5	35	150

LKS-SUS オネジ

型番	D	M	H	L	質量 (g)
LKS 3X10-SUS	8	M 3X0.5	12	10	5
LKS 4X10-SUS	10	M 4X0.7	14	10	9
LKS 4X17-SUS	10	M 4X0.7	14	17	10
LKS 5X10-SUS	16	M 5X0.8	20	10	33
LKS 5X15-SUS				15	34
LKS 5X20-SUS				20	35
LKS 6X15-SUS	20	M 6X1	24	15	61
LKS 6X20-SUS				20	62
LKS 6X25-SUS				25	63
LKS 6X30-SUS				30	64
LKS 8X20-SUS	24	M 8X1.25	30	20	113
LKS 8X25-SUS				25	115
LKS 8X30-SUS				30	117
LKS10X25-SUS	28	M10X1.5	35	25	179
LKS10X30-SUS				30	182
LKS10X40-SUS				40	188

型番リスト

表示件数

型番

取付部の種類

取付部径 (mm) または呼び径

取付部長さL

(mm)

ノブ部外径【範囲選択】

(mm)

ノブ部外径

(mm)

本体高さ H

(mm)

おねじ先端加工

めねじ・丸穴加工

RoHS?

最小発注数量

めねじ	M3	6	～20	8	12	-	止まり穴	10	1個
めねじ	M3	12	～20	8	12	-	貫通	10	1個
めねじ	M4	8	～20	10	14	-	止まり穴	10	1個
めねじ	M4	14	～20	10	14	-	貫通	10	1個
めねじ	M5	10	～20	16	20	-	止まり穴	10	1個
めねじ	M5	20	～20	16	20	-	貫通	10	1個
めねじ	M6	12	～20	20	24	-	止まり穴	10	1個
めねじ	M6	24	～20	20	24	-	貫通	10	1個
めねじ	M8	16	20.1～30	24	30	-	止まり穴	10	1個
めねじ	M8	30	20.1～30	24	30	-	貫通	10	1個
めねじ	M10	20	20.1～30	28	35	-	止まり穴	10	1個
めねじ	M10	35	20.1～30	28	35	-	貫通	10	1個
おねじ	M3	10	～20	8	12	なし	-	10	1個
おねじ	M4	10	～20	10	14	なし	-	10	1個
おねじ	M4	17	～20	10	14	なし	-	10	1個
おねじ	M5	10	～20	16	20	なし	-	10	1個
おねじ	M5	15	～20	16	20	なし	-	10	1個
おねじ	M5	20	～20	16	20	なし	-	10	1個
おねじ	M6	15	～20	20	24	なし	-	10	1個
おねじ	M6	20	～20	20	24	なし	-	10	1個
おねじ	M6	25	～20	20	24	なし	-	10	1個
おねじ	M6	30	～20	20	24	なし	-	10	1個
おねじ	M8	20	20.1～30	24	30	なし	-	10	1個
おねじ	M8	25	20.1～30	24	30	なし	-	10	1個
おねじ	M8	30	20.1～30	24	30	なし	-	10	1個
おねじ	M10	25	20.1～30	28	35	なし	-	10	1個
おねじ	M10	30	20.1～30	28	35	なし	-	10	1個
おねじ	M10	40	20.1～30	28	35	なし	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

790円 ( 869円 )	在庫品1日目当日出荷可能
562円 ( 618円 )	在庫品1日目当日出荷可能
597円 ( 657円 )	在庫品1日目当日出荷可能
597円 ( 657円 )	在庫品1日目当日出荷可能
554円 ( 609円 )	在庫品1日目当日出荷可能
564円 ( 620円 )	在庫品1日目当日出荷可能
848円 ( 933円 )	在庫品1日目当日出荷可能
698円 ( 768円 )	在庫品1日目当日出荷可能
1,092円 ( 1,201円 )	在庫品1日目当日出荷可能
915円 ( 1,007円 )	4日目
1,326円 ( 1,459円 )	在庫品1日目当日出荷可能
1,503円 ( 1,653円 )	4日目
822円 ( 904円 )	在庫品1日目当日出荷可能
861円 ( 947円 )	在庫品1日目当日出荷可能
807円 ( 888円 )	在庫品1日目当日出荷可能
814円 ( 895円 )	在庫品1日目当日出荷可能
1,113円 ( 1,224円 )	在庫品1日目当日出荷可能
816円 ( 898円 )	在庫品1日目当日出荷可能
1,312円 ( 1,443円 )	在庫品1日目当日出荷可能
1,072円 ( 1,179円 )	在庫品1日目当日出荷可能
1,453円 ( 1,598円 )	在庫品1日目当日出荷可能
1,264円 ( 1,390円 )	在庫品1日目当日出荷可能
1,383円 ( 1,521円 )	在庫品1日目当日出荷可能
1,609円 ( 1,770円 )	在庫品1日目当日出荷可能
1,854円 ( 2,039円 )	在庫品1日目当日出荷可能
2,210円 ( 2,431円 )	在庫品1日目当日出荷可能
2,186円 ( 2,405円 )	3日目
2,484円 ( 2,732円 )	3日目

詳細情報

基本情報

基本情報

【特長】
・耐食性に優れているので食品機械や洗浄機械等に最適です。
・ステンレス製。
・ツマミ部分を長くしたことで操作性が向上しました。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

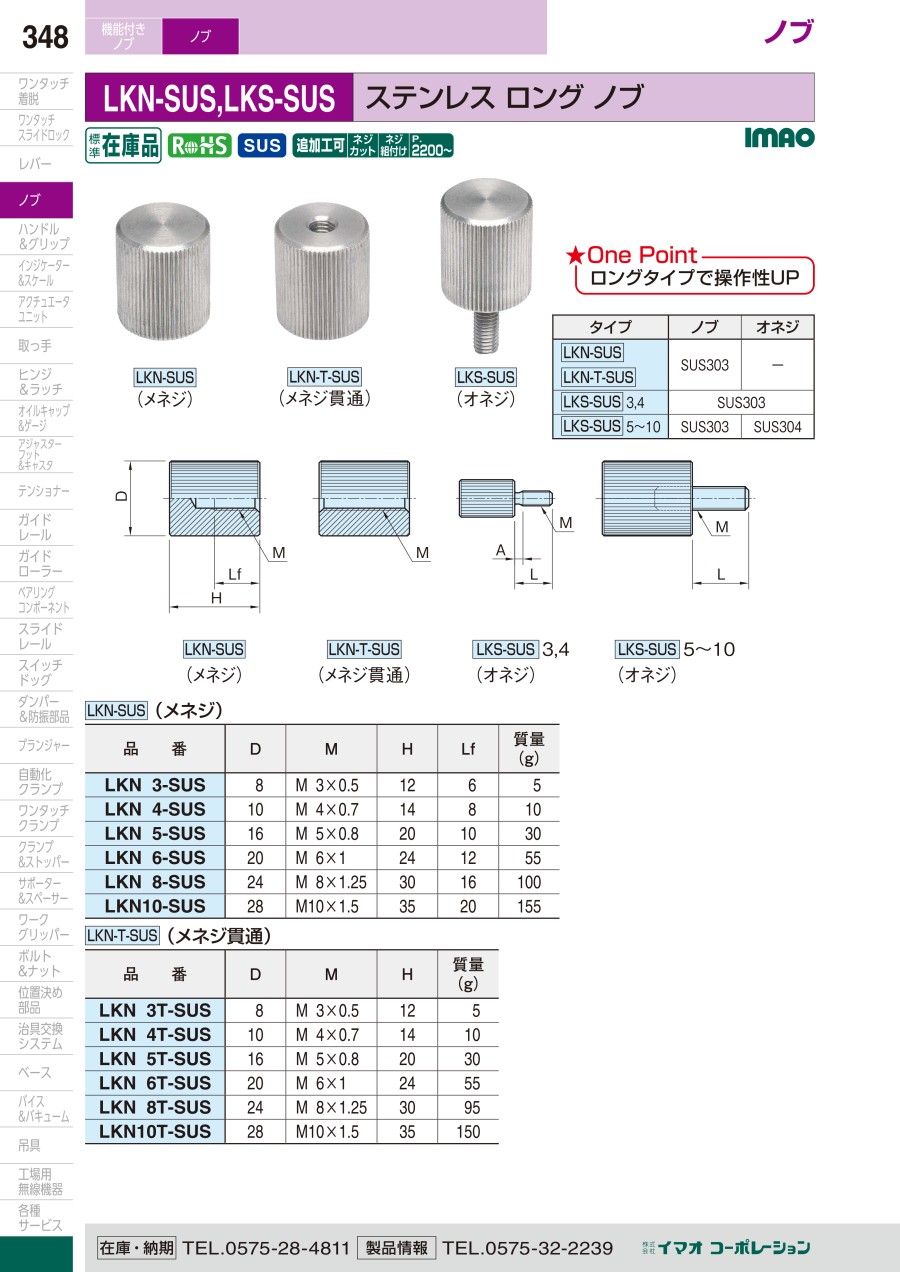

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

イマオコーポレーション
【ワンタッチ着脱】ワンウェイクランパー
装置の段取り替えに伴うアタッチメントの着脱や治具の交換を、工具を使わずワンタッチで行える、ボルトに替わる締結部品です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
