イマオコーポレーション

ステンレスクロスノブ（CK-SUS）

Name: ステンレス クロス ノブ（CK-SUS）
Brand: イマオコーポレーション
SKU: 221000239380
Rating: 4 (2 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度4.0

この商品のレビューをみる（2件）

この商品のFAQをみる（1件）

通常単価(税別): 2,080円～5,019円

税込単価: 2,288円～5,521円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

タップドブラインドノブ（BTK）五角形

4.8

通常価格(税別)： 339円 (税込価格：373円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

クロスノブ（CK）多角形

4.8

通常価格(税別)： 468円 (税込価格：515円)

通常出荷日：在庫品1日目

食品機械、洗浄機等の使用に最適なステンレス製クロスノブ。【特長】・製品取付け部...

詳細情報を確認する

本体種類
角形
角型種類
四角・十字形
本体材質
ステンレス
付加機能
なし
本体色
シルバー
追加工
追加工なし
本体表面処理
バフ研磨
取付部材質
ステンレス
取付部表面処理
なし

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

未確定：候補が19型番あります。

商品情報
型番リスト
詳細情報
カタログ

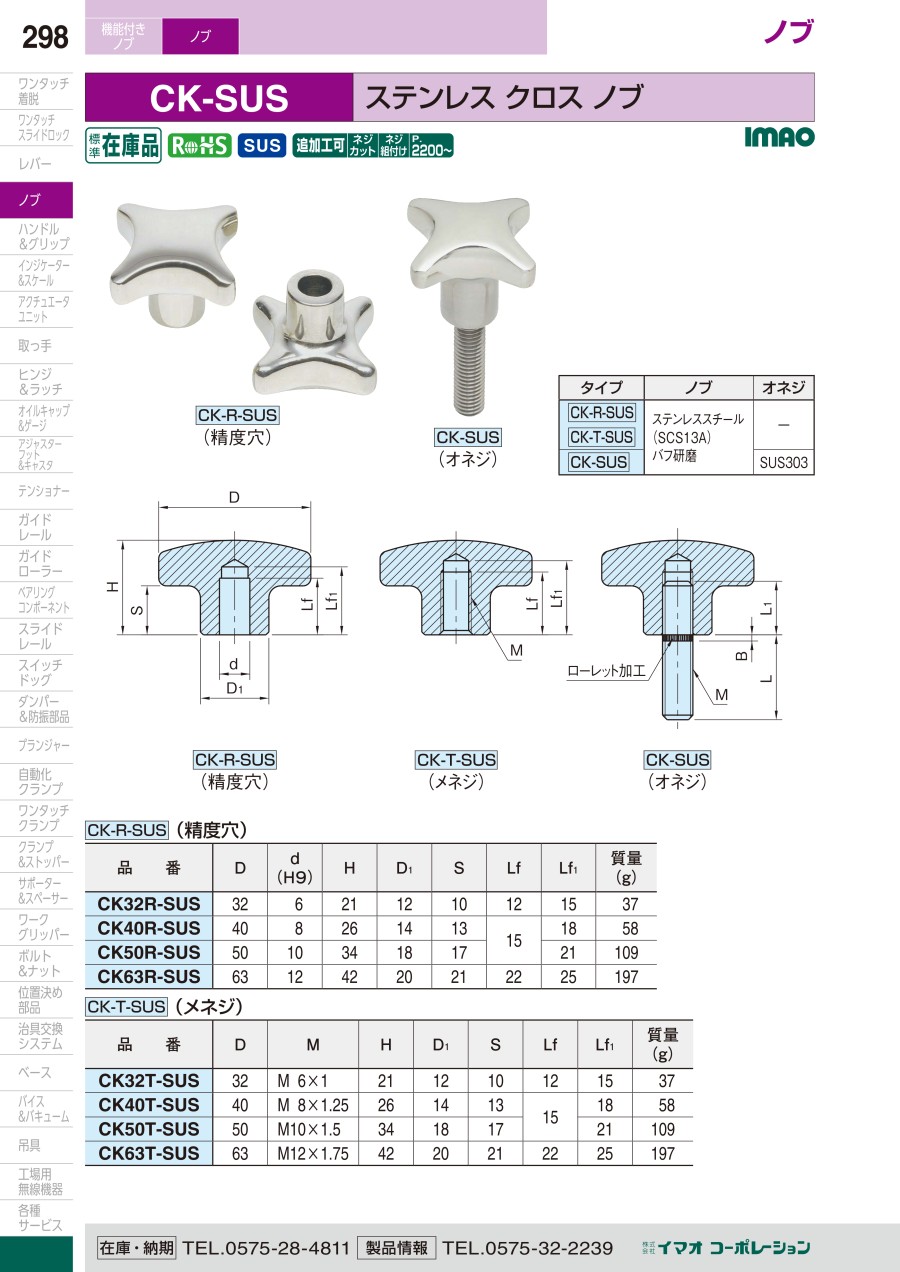

商品情報

外形図

CK-R-SUS
（精度穴）
外形図

CK-T-SUS
（メネジ）
外形図

CK-SUS
（オネジ）
外形図

製品仕様

材質・仕上げ

ノブ:ステンレススチール（SCS13A）バフ研磨
オネジ:SUS303

規格表

CK-R-SUS（精度穴）

型番	D	d (H9)	H	D₁	S	Lf	Lf₁	質量 (g)
CK32R-SUS	32	6	21	12	10	12	15	37
CK40R-SUS	40	8	26	14	13	15	18	58
CK50R-SUS	50	10	34	18	17	15	21	109
CK63R-SUS	63	12	42	20	21	22	25	197

CK-T-SUS（メネジ）

型番	D	M	H	D₁	S	Lf	Lf₁	質量 (g)
CK32T-SUS	32	M6×1	21	12	10	12	15	37
CK40T-SUS	40	M8×1.25	26	14	13	15	18	58
CK50T-SUS	50	M10×1.5	34	18	17	15	21	109
CK63T-SUS	63	M12×1.75	42	20	21	22	25	197

CK-SUS（オネジ）

型番	D	M	H	D₁	S	L	B	L₁	質量 (g)
CK32×20-SUS	32	M6×1	21	12	10	20	1.5	9	41
CK32×30-SUS	32	M6×1	21	12	10	30		9	44
CK40×30-SUS	40	M8×1.25	26	14	13	30		12	70
CK40×40-SUS						40			73
CK40×50-SUS						50			76
CK50×30-SUS	50	M10×1.5	34	18	17	30	2	14	128
CK50×40-SUS						40			133
CK50×50-SUS						50			138
CK63×30-SUS	63	M12×1.75	42	20	21	30		17	228
CK63×40-SUS						40			235
CK63×50-SUS						50			242

型番リスト

表示件数

型番

取付部の種類

取付部径 (mm) または呼び径

取付部長さL

(mm)

ノブ部外径【範囲選択】

(mm)

ノブ部外径

(mm)

本体高さ H

(mm)

おねじ先端加工

めねじ・丸穴加工

止めねじ加工

RoHS?

最小発注数量

丸穴	6	15	30.1～40	32	21	-	リーマ仕上 / 止まり穴	なし	10	1個
めねじ	M6	15	30.1～40	32	21	-	止まり穴	-	10	1個
おねじ	M6	20	30.1～40	32	21	なし	-	-	10	1個
おねじ	M6	30	30.1～40	32	21	なし	-	-	10	1個
丸穴	8	18	30.1～40	40	26	-	リーマ仕上 / 止まり穴	なし	10	1個
めねじ	M8	18	30.1～40	40	26	-	止まり穴	-	10	1個
おねじ	M8	30	30.1～40	40	26	なし	-	-	10	1個
おねじ	M8	40	30.1～40	40	26	なし	-	-	10	1個
おねじ	M8	50	30.1～40	40	26	なし	-	-	10	1個
丸穴	10	21	40.1～50	50	34	-	リーマ仕上 / 止まり穴	なし	10	1個
めねじ	M10	21	40.1～50	50	34	-	止まり穴	-	10	1個
おねじ	M10	30	40.1～50	50	34	なし	-	-	10	1個
おねじ	M10	40	40.1～50	50	34	なし	-	-	10	1個
おねじ	M10	50	40.1～50	50	34	なし	-	-	10	1個
丸穴	12	25	50.1～70	63	42	-	リーマ仕上 / 止まり穴	なし	10	1個
めねじ	M12	25	50.1～70	63	42	-	止まり穴	-	10	1個
おねじ	M12	30	50.1～70	63	42	なし	-	-	10	1個
おねじ	M12	40	50.1～70	63	42	なし	-	-	10	1個
おねじ	M12	50	50.1～70	63	42	なし	-	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

2,197円 ( 2,417円 )	在庫品1日目当日出荷可能
2,080円 ( 2,288円 )	在庫品1日目当日出荷可能
2,600円 ( 2,860円 )	在庫品1日目当日出荷可能
2,905円 ( 3,196円 )	在庫品1日目当日出荷可能
2,505円 ( 2,756円 )	在庫品1日目当日出荷可能
2,888円 ( 3,177円 )	在庫品1日目当日出荷可能
3,368円 ( 3,705円 )	在庫品1日目当日出荷可能
3,586円 ( 3,945円 )	在庫品1日目当日出荷可能
3,506円 ( 3,857円 )	在庫品1日目当日出荷可能
3,958円 ( 4,354円 )	在庫品1日目当日出荷可能
3,597円 ( 3,957円 )	在庫品1日目当日出荷可能
3,554円 ( 3,909円 )	在庫品1日目当日出荷可能
3,642円 ( 4,006円 )	在庫品1日目当日出荷可能
3,698円 ( 4,068円 )	在庫品1日目当日出荷可能
4,297円 ( 4,727円 )	在庫品1日目当日出荷可能
4,388円 ( 4,827円 )	在庫品1日目当日出荷可能
4,893円 ( 5,382円 )	在庫品1日目当日出荷可能
4,595円 ( 5,055円 )	在庫品1日目当日出荷可能
5,019円 ( 5,521円 )	3日目

詳細情報

基本情報

基本情報

食品機械、洗浄機等の使用に最適なステンレス製クロスノブ。
【特長】
・製品取付け部の仕様は3タイプ（精度穴、メネジ、オネジ）を用意。
・余分な窪みが無く洗浄が容易。
【用途】
・食品機械、洗浄機等のネジ締付け、緩め箇所に最適。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

イマオコーポレーション
【ワンタッチ着脱】ワンウェイクランパー
装置の段取り替えに伴うアタッチメントの着脱や治具の交換を、工具を使わずワンタッチで行える、ボルトに替わる締結部品です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ステンレスクロスノブ（CK-SUS）のレビュー

4平均満足度：4.02件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

治具部品の可動部位置調整

満足度：4.02022/01/15

ねじサイズ、取付部長さを選定でき、取付部に合った選定ができました。デザイン、握った時の感触も良いです。

0人が参考にしています。

外販装置付帯部品として使用

満足度：4.02020/03/24

当社は、自社内でユニット化した設備を現地構築することを主たる業務としており、中でも得意先様の多くが半導体関連であることか...もっと読む

0人が参考にしています。

2件全て見る

よくあるご質問（FAQ）

Q任意のネジ長さの製品が欲しいのですが？

ネジカット、ネジ組付サービスをご用意していますので、別途VONAサポートセンター(0120-343-256)までお問い合わせください。
