未確定：候補が15型番あります。
イマオコーポレーション

クロス ノブ（CK） 多角形

クロス ノブ（CK） 多角形
  • クロス ノブ（CK） 多角形
  • クロス ノブ（CK） 多角形
  • 数量スライド割引
  • 一部当日出荷可能
この商品のFAQをみる（1件）
通常単価(税別)
468円～1,497円
税込単価
515円～1,647円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

タップド ブラインド ノブ（BTK） 五角形

イマオコーポレーション

タップド ブラインド ノブ（BTK） 五角形
4.8
通常価格(税別)： 339円 (税込価格：373円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

エンプラ ノブ（EK）

イマオコーポレーション

エンプラ ノブ（EK）
4.8
通常価格(税別)： 406円 (税込価格：447円)

通常出荷日：在庫品1日目

鋳物製の定番クロスノブ。【特長】・ボス部の仕上がりは、下穴、制度穴、メネジの3...

詳細情報を確認する

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

【ディージット】
探しまわる購買は
もうおしまい
未確定：候補が15型番あります。
数量：

商品情報

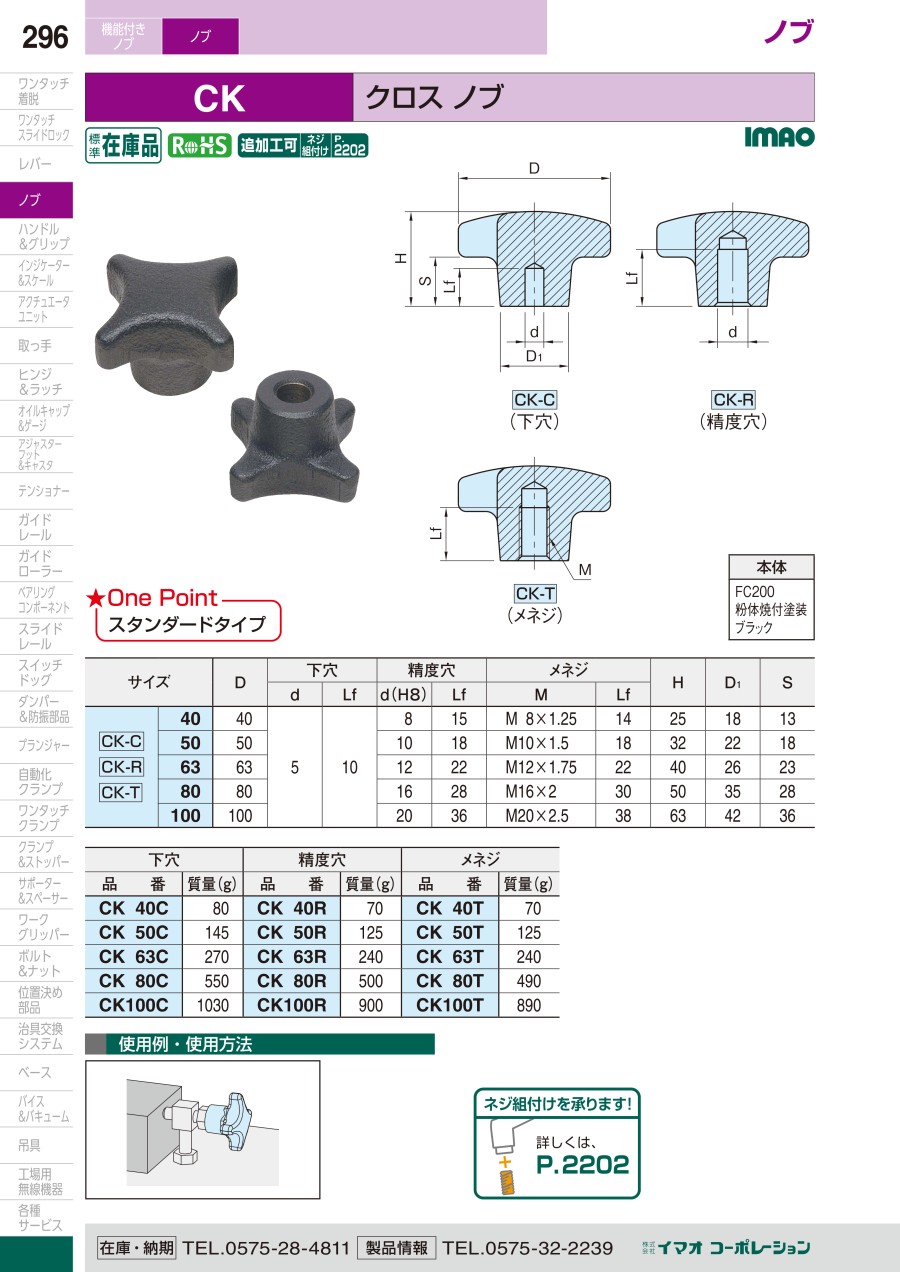

外形図

CK-C（下穴）

CK-C
（下穴）

CK-R（精度穴）

CK-R
（精度穴）

CK-T（メネジ）

CK-T
（メネジ）

製品仕様

材質

  • FC200
  • 粉体焼付塗装ブラック

規格表

寸法

サイズD下穴精度穴メネジHD1S
dLfd(H8)LfMLf
CK-C
CK-R
CK-T		4040510815M8×1.2514251813
50501018M10×1.518322218
63631222M12×1.7522402623
80801628M16×230503528
1001002036M20×2.538634236

製品仕様

下穴精度穴メネジ
型番質量(g)型番質量(g)型番質量(g)
CK40C80CK40R70CK40T70
CK50C145CK50R125CK50T125
CK63C270CK63R240CK63T240
CK80C550CK80R500CK80T490
CK100C1030CK100R900CK100T890

使用例

使用例

型番リスト

表示件数
  • 1
    • 型番
    CK40C
    CK40R
    CK40T
    CK50C
    CK50R
    CK50T
    CK63C
    CK63R
    CK63T
    CK80C
    CK80R
    CK80T
    CK100C
    CK100R
    CK100T

    取付部の種類

    取付部 径 (mm) または 呼び径

    取付部 長さL

    (mm)

    ノブ部 外径【範囲選択】

    (mm)

    ノブ部 外径

    (mm)

    本体 高さ H

    (mm)

    追加工

    めねじ・丸穴加工

    止めねじ加工

    トラスココード

    		RoHS?最小発注数量
    丸穴
    5
    10
    30.1～40
    40
    25
    -
    止まり穴
    なし
    169-0558
    10
    1個
    丸穴
    8
    15
    30.1～40
    40
    25
    なし
    リーマ仕上 / 止まり穴
    なし
    169-0591
    10
    1個
    めねじ
    M8
    14
    30.1～40
    40
    25
    -
    止まり穴
    -
    169-0639
    10
    1個
    丸穴
    5
    10
    40.1～50
    50
    32
    -
    止まり穴
    なし
    169-0566
    10
    1個
    丸穴
    10
    18
    40.1～50
    50
    32
    なし
    リーマ仕上 / 止まり穴
    なし
    169-0604
    10
    1個
    めねじ
    M10
    18
    40.1～50
    50
    32
    -
    止まり穴
    -
    169-0647
    10
    1個
    丸穴
    5
    10
    50.1～70
    63
    40
    -
    止まり穴
    なし
    169-0574
    10
    1個
    丸穴
    12
    22
    50.1～70
    63
    40
    なし
    リーマ仕上 / 止まり穴
    なし
    169-0612
    10
    1個
    めねじ
    M12
    22
    50.1～70
    63
    40
    -
    止まり穴
    -
    169-0655
    10
    1個
    丸穴
    5
    10
    70.1～
    80
    50
    -
    止まり穴
    なし
    169-0582
    10
    1個
    丸穴
    16
    28
    70.1～
    80
    50
    なし
    リーマ仕上 / 止まり穴
    なし
    169-0621
    10
    1個
    めねじ
    M16
    30
    70.1～
    80
    50
    -
    止まり穴
    -
    169-0663
    10
    1個
    丸穴
    5
    10
    70.1～
    100
    63
    -
    止まり穴
    なし
    -
    10
    1個
    丸穴
    20
    36
    70.1～
    100
    63
    なし
    リーマ仕上 / 止まり穴
    なし
    -
    10
    1個
    めねじ
    M20
    38
    70.1～
    100
    63
    -
    止まり穴
    -
    -
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    468円
    ( 515円 )
    在庫品1日目当日出荷可能
    468円
    ( 515円 )
    在庫品1日目当日出荷可能
    505円
    ( 556円 )
    在庫品1日目当日出荷可能
    588円
    ( 647円 )
    在庫品1日目当日出荷可能
    648円
    ( 713円 )
    在庫品1日目当日出荷可能
    648円
    ( 713円 )
    在庫品1日目当日出荷可能
    798円
    ( 878円 )
    在庫品1日目当日出荷可能
    798円
    ( 878円 )
    在庫品1日目当日出荷可能
    798円
    ( 878円 )
    在庫品1日目当日出荷可能
    1,097円
    ( 1,207円 )
    在庫品1日目当日出荷可能
    1,097円
    ( 1,207円 )
    在庫品1日目当日出荷可能
    1,097円
    ( 1,207円 )
    在庫品1日目当日出荷可能
    1,497円
    ( 1,647円 )
    3日目
    1,497円
    ( 1,647円 )
    3日目
    1,497円
    ( 1,647円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    鋳物製の定番クロスノブ。
    【特長】
    ・ボス部の仕上がりは、下穴、制度穴、メネジの3タイプを用意。
    ・スタンダードタイプ十字の形状により強い締付けが可能。
    【用途】
    ・強固な締め付けが必要な箇所に最適。

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    クロス ノブ（CK） 多角形のレビュー
    4.7平均満足度：4.74件のレビュー
    自社製品の握り部に使用
    5
    満足度：5.02018/10/10
    得意先様からの図面指定による採用になりますが、過去に本商品によるクレームもなく使い勝手の良さ等に納得頂いている結果だと思...もっと読む
    1人が参考にしています。
    スライド治具の固定
    5
    満足度：5.02018/04/30
    作りはしっかりしていて、粉体焼付塗装は高級感があります。愛用しています。
    1人が参考にしています。
    治具
    4
    満足度：4.02022/08/24
    この商品は治具に使用するために購入しました。自社で使用している治具にはこの商品と同じものを以前から使用していますので、使...もっと読む
    0人が参考にしています。
    機材の高さ調整用ノブ
    5
    満足度：5.02021/11/21
    今まで使用していたM16のボルトとノブが錆びて見た目が悪くなっていましたが、M16というサイズがなかなか見つからず困って...もっと読む
    0人が参考にしています。
    4件全て見る

    よくあるご質問（FAQ）

    Q任意のネジ長さの製品が欲しいのですが？
    A
    ネジカット、ネジ組付サービスをご用意していますので、別途VONAサポートセンター(0120-343-256)までお問い合わせください。
