メカニカル部品技術窓口
ウイング ノブ （CWN）
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が14型番あります。
商品情報
外形図
CWN（メネジ、キャップ付き）
CWN（オネジ、キャップ付き）
CWN-NT（メネジ、キャップなし）
製品仕様
| ノブ | メネジ | オネジ |
|---|---|---|
| ポリアミド （ガラス繊維強化） つや消しブラック | 黄銅 （カドミウム低減材） | S10C 亜鉛メッキ |
- 使用温度： max.+130℃ min.-30℃
規格表
CWN（メネジ、キャップ付き）
| 型番 | D | M | H | G | D1 | S | Lf | 質量（g） |
|---|---|---|---|---|---|---|---|---|
| CWN32 | 32 | M5×0.8 | 16.5 | 6 | 12 | 3.5 | 6 | 7 |
| CWN32A | M6×1 | 8 | 6 | |||||
| CWN40 | 40 | 21 | 6.5 | 13.5 | 4.5 | 12 | 12 | |
| CWN40A | M8×1.25 | 13 | 11 |
CWN-NT（メネジ、キャップなし）
| 型番 | D | M | H | G | D1 | S | Lf | A | d1 | d2 | 質量（g） |
|---|---|---|---|---|---|---|---|---|---|---|---|
| CWN32NT | 32 | M6×1 | 16.5 | 6 | 12 | 3.5 | 12 | 14.5 | 9 | 8 | 5 |
| CWN40NT | 40 | M8×1.25 | 21 | 6.5 | 13.5 | 5 | 16 | 19 | 10 | 9.5 | 10 |
CWN（オネジ、キャップ付き）
| 型番 | D | M | H | G | D1 | S | L | 質量（g） |
|---|---|---|---|---|---|---|---|---|
| CWN32AX10 | 32 | M6×1 | 16.5 | 6 | 12 | 3.5 | 10 | 8 |
| CWN32AX16 | 16 | 9 | ||||||
| CWN32AX20 | 20 | 11 | ||||||
| CWN32AX25 | 25 | 13 | ||||||
| CWN40AX16 | 40 | M8×1.25 | 21 | 6.5 | 13.5 | 4.5 | 16 | 12 |
| CWN40AX20 | 20 | 14 | ||||||
| CWN40AX25 | 25 | 17 | ||||||
| CWN40AX30 | 30 | 20 |
注意・禁止事項
高温または多湿の条件下でご使用の場合は、樹脂の材料特性を劣化させる恐れがあります。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
318円 ( 350円 ) | 在庫品1日目当日出荷可能 |
288円 ( 317円 ) | 在庫品1日目当日出荷可能 |
285円 ( 314円 ) | 在庫品1日目当日出荷可能 |
258円 ( 284円 ) | 在庫品1日目当日出荷可能 |
229円 ( 252円 ) | 在庫品1日目当日出荷可能 |
258円 ( 284円 ) | 在庫品1日目当日出荷可能 |
328円 ( 361円 ) | 在庫品1日目当日出荷可能 |
388円 ( 427円 ) | 在庫品1日目当日出荷可能 |
426円 ( 469円 ) | 3日目 |
298円 ( 328円 ) | 在庫品1日目当日出荷可能 |
271円 ( 298円 ) | 在庫品1日目当日出荷可能 |
340円 ( 374円 ) | 在庫品1日目当日出荷可能 |
272円 ( 299円 ) | 在庫品1日目当日出荷可能 |
428円 ( 471円 ) | 4日目 |
詳細情報
基本情報
人間工学に基づいて設計されたウイングの形状が指にフィットし、強い力で締付けても痛くありません。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

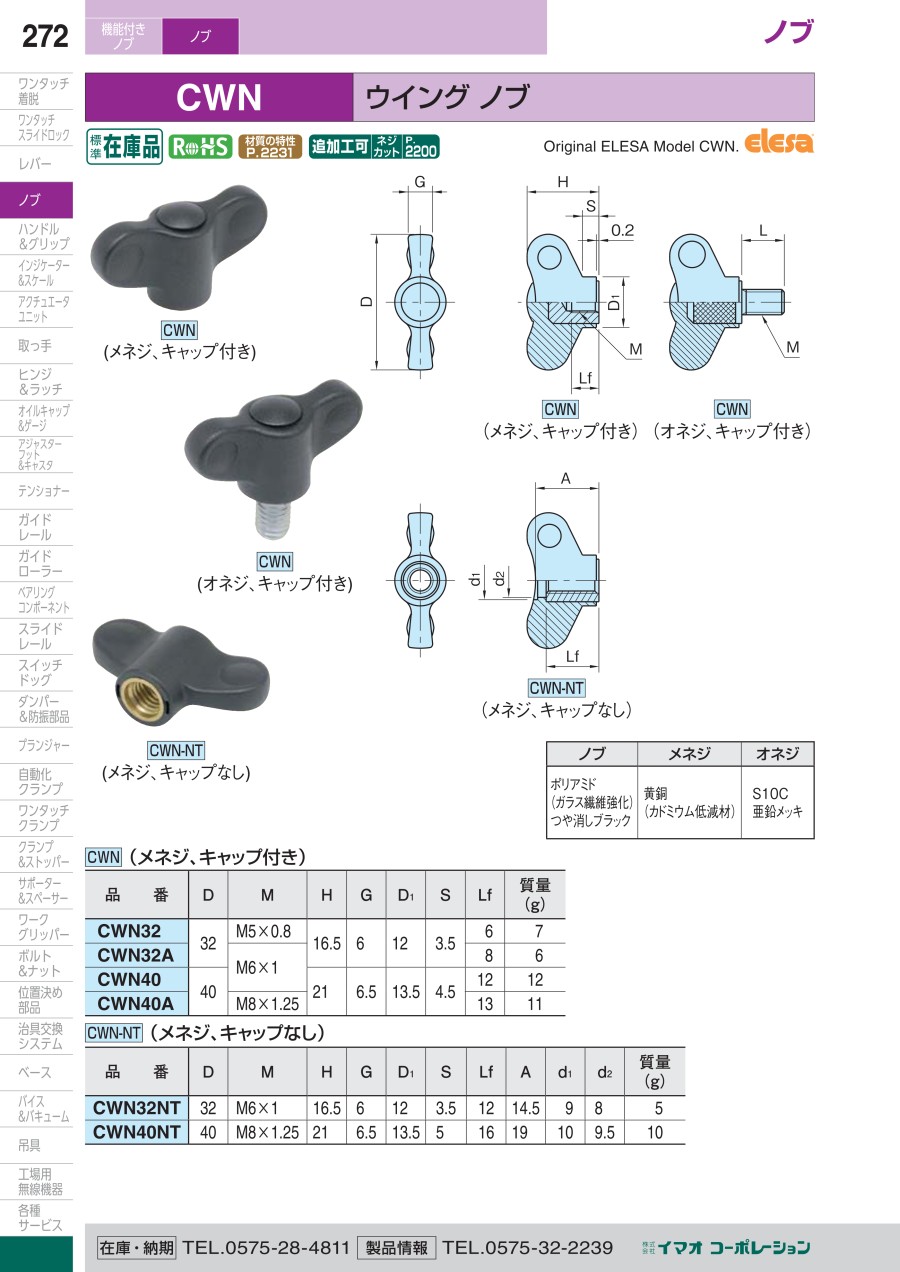

カタログ
ウイング ノブ （CWN）のレビュー
試作装置のクランプボルトとして
5
5.02019/10/30
頻繁に工具レスでクランプする箇所に用いました。工具レスでも手による締め付け力が確実伝わっていると感じました。しっかり締ま...もっと読む
0人が参考にしています。
