イマオコーポレーション

アルミ クロス ノブ （ALCK）

アルミ クロス ノブ （ALCK）
  • 数量スライド割引
  • 一部当日出荷可能
通常単価(税別)
2,327円～5,399円
税込単価
2,560円～5,939円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

タップド ブラインド ノブ（BTK） 五角形

イマオコーポレーション

タップド ブラインド ノブ（BTK） 五角形
4.8
通常価格(税別)： 339円 (税込価格：373円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

クロス ノブ（CK） 多角形

イマオコーポレーション

クロス ノブ（CK） 多角形
4.8
通常価格(税別)： 468円 (税込価格：515円)

通常出荷日：在庫品1日目

十字の形状により強い締付けが出来るアルミ製クロスノブ。重量も軽くなっています。

詳細情報を確認する

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

【ディージット】
探しまわる購買は
もうおしまい
未確定：候補が8型番あります。
数量：

商品情報

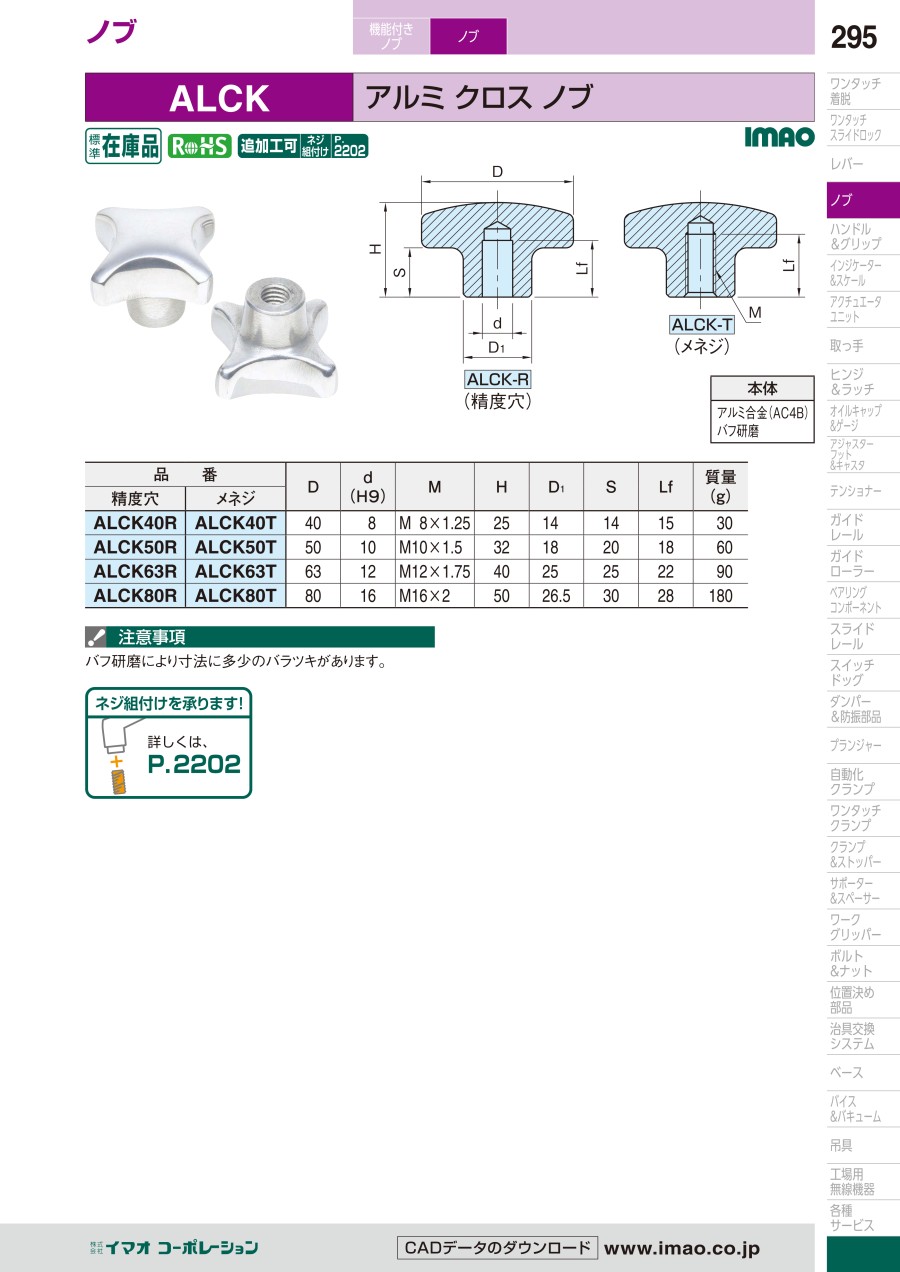

外形図

アルミ クロス ノブ （ALCK） 外形図1

ALCK-R（精度穴）

アルミ クロス ノブ （ALCK） 外形図2

ALCK-T（メネジ）

製品仕様

  • 本体：アルミ合金（AC4B）、バフ研磨

規格表

型番Dd（H9）MHD1SLf質量（g）
精度穴メネジ
ALCK40RALCK40T408M8×1.252514141530
ALCK50RALCK50T5010M10×1.53218201860
ALCK63RALCK63T6312M12×1.754025252290
ALCK80RALCK80T8016M16×25026.53028180

バフ研磨により寸法に多少のバラツキがあります。

型番リスト

表示件数
  • 1
    • 型番
    ALCK40R
    ALCK40T
    ALCK50R
    ALCK50T
    ALCK63R
    ALCK63T
    ALCK80R
    ALCK80T

    取付部の種類

    取付部 径 (mm) または 呼び径

    取付部 長さL

    (mm)

    ノブ部 外径【範囲選択】

    (mm)

    ノブ部 外径

    (mm)

    本体 高さ H

    (mm)

    めねじ・丸穴加工

    止めねじ加工

    		RoHS?最小発注数量
    丸穴
    8
    15
    30.1～40
    40
    25
    リーマ仕上 / 止まり穴
    なし
    10
    1個
    めねじ
    M8
    15
    30.1～40
    40
    25
    止まり穴
    -
    10
    1個
    丸穴
    10
    18
    40.1～50
    50
    32
    リーマ仕上 / 止まり穴
    なし
    10
    1個
    めねじ
    M10
    18
    40.1～50
    50
    32
    止まり穴
    -
    10
    1個
    丸穴
    12
    22
    50.1～70
    63
    40
    リーマ仕上 / 止まり穴
    なし
    10
    1個
    めねじ
    M12
    22
    50.1～70
    63
    40
    止まり穴
    -
    10
    1個
    丸穴
    16
    28
    70.1～
    80
    50
    リーマ仕上 / 止まり穴
    なし
    10
    1個
    めねじ
    M16
    28
    70.1～
    80
    50
    止まり穴
    -
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    2,327円
    ( 2,560円 )
    3日目
    2,432円
    ( 2,675円 )
    3日目
    2,618円
    ( 2,880円 )
    3日目
    2,618円
    ( 2,880円 )
    3日目
    3,588円
    ( 3,947円 )
    4日目
    3,948円
    ( 4,343円 )
    在庫品1日目当日出荷可能
    5,252円
    ( 5,777円 )
    3日目
    5,399円
    ( 5,939円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    十字の形状により強い締付けが出来るアルミ製クロスノブ。重量も軽くなっています。

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
