T ハンドル（TH）
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 1,193円～1,868円
- 税込単価
- 1,312円～2,055円
手をかけやすい曲線デザインのノブ。【特長】・グリップ部が手になじむR形状。・使...
詳細情報を確認する
未確定：候補が3型番あります。
商品情報
外形図
寸法図
製品仕様
材質
- ハンドル：フェノール樹脂 光沢仕上げブラック
- インサート：SUM22L 四三酸化鉄皮膜
規格表
| 型番 | D | d (H8) | H | A | D1 | S | Lf | B | d1 | 質量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|
| TH70 | 69 | 6 | 40 | 19 | 12 | 16 | 25 | 34 | 11 | 37 |
| TH80 | 79 | 44 | 22 | 16 | 18 | 36 | 13 | 66 | ||
| TH95 | 95 | 50 | 26 | 18 | 19 | 30 | 41 | 15 | 102 |
使用例
使用方法
- ボス部に現合ピン用穴加工やタップ穴加工などを施し、使用。
性能・試験情報
技術情報
使用例
| 型番 | 垂直方向(F1) 持上げ可能荷重 |
|---|---|
| TH70 | 2kN |
| TH80 | |
| TH95 | 4kN |
機械強度
詳細情報
基本情報
手をかけやすい曲線デザインのノブ。
【特長】
・グリップ部が手になじむR形状。
・使用温度：-20～+110℃。
・機械強度の高い樹脂製Tハンドル。
【用途】
・装置、機器等の蓋を持ち上げる際に便利。

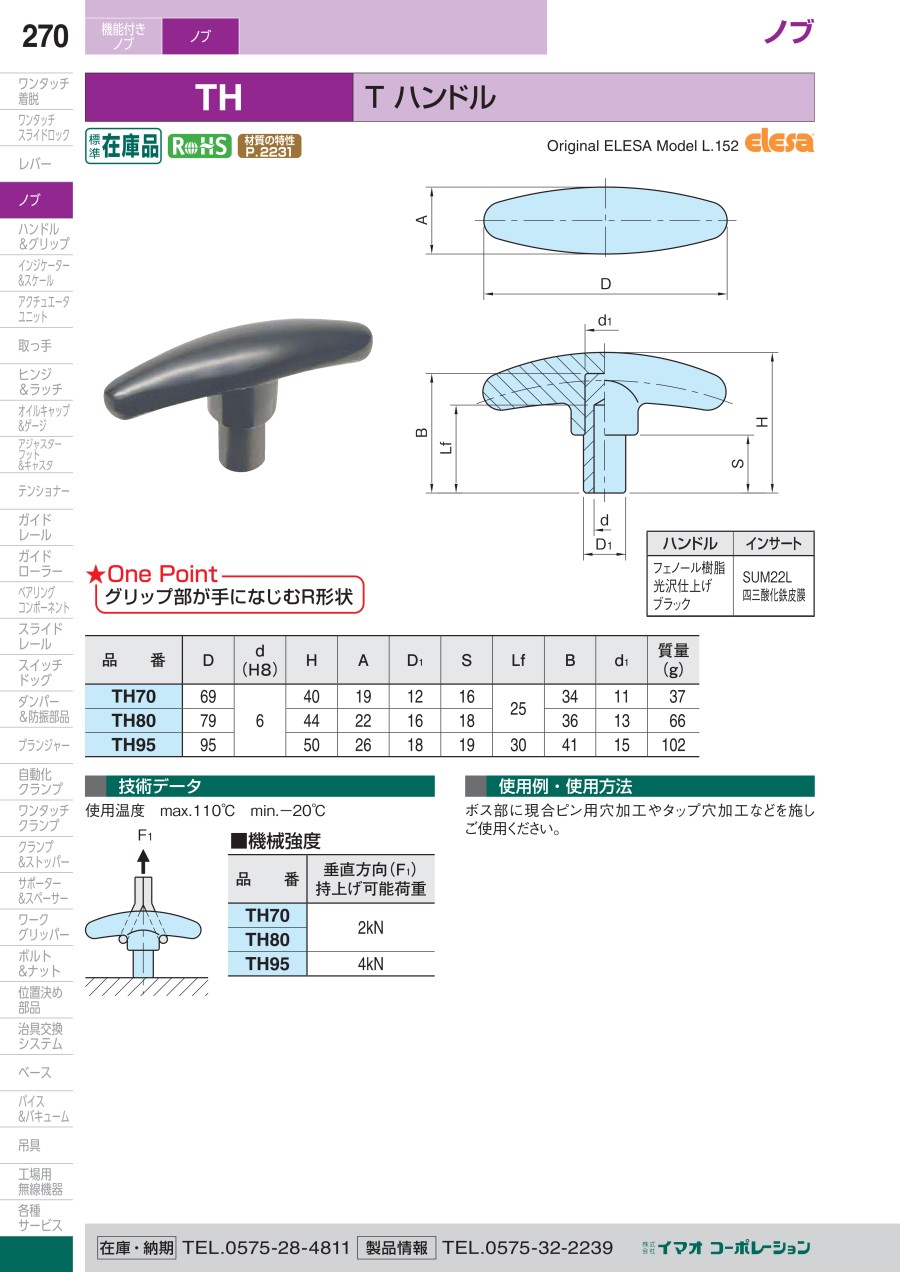

カタログ
T ハンドル（TH）のレビュー
組立工具用持ち手
5
5.02021/10/05
部品組込み用丸棒のハンドルに使用しました。種類も豊富で、目的に合った製品を見つけることができました。
1人が参考にしています。
よくあるご質問（FAQ）
Q吊具として使用ができますか？
A
手で操作することを条件に使用をお勧めしていますのでお止め下さい。
