イマオコーポレーション

バルブキャップ（VLHS）

カタログ |

通常単価(税別): 4,170円～4,461円

税込単価: 4,587円～4,907円

通常出荷日：3日目

液体輸送用タンクに最適。【特長】・ガスケット膜が空気を取込み真空を回避します。・タンクが揺れても液体を...

よく一緒に見られています

イマオコーポレーション

通常出荷日：3 日目

未確定：候補が2型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

質量：80g

型番	キャップ	ネジ部	パッキングリング	ガスケット膜
VLHS-1.1/4FK	ポリプロピレングリーン	ポリプロピレンブラック	FKM合成ゴム	FKM
VLHS-1.1/4EP	ポリプロピレンレッド	ポリプロピレンブラック	EPDM合成ゴム	EPDM

商品特長詳細

技術情報

使用温度：max.50℃、min.-20℃

液体の放出によって作られた真空の影響により、ガスケット膜が曲がり、タンクの中に空気が入ります。

圧力低下（hPa）	流速（L/min）
圧力低下（hPa）	VLHS-1.1/4FK	VLHS-1.1/4EP
50	360	370
40	320	330
30	260	280
20	210	230
10	140	160
5	110	130

■耐薬品性（○：安定、△：条件付き、×：不安定）

種類	FKM	EPDM	PP
脂肪族炭化水素（ガソリン、軽油、エタン、プロパン、ブタンガス）	○	×	△
ベンゾール	○	×	×
芳香族炭化水素（トルオール、キシロール）	○	×	△
グリコール	○	○	○
アルコール	×	○	○
ケトン（アセトン、メチルエチルケトン）	×	○	○
エステル	×	○	○
弱塩基	○	○	○
強塩基	×	○	○
弱酸	○	○	○
強酸	×	○	○
鉱油、グリース	○	×	△
動物性油脂、植物性油脂、グリース	○	×	○
アルデヒド（ホルムアルデヒド）	×	○	○
濃いアンモニア	×	○	○
濃い酢酸	×	○	○
濃い硝酸	○	×	△
濃い硫酸	○	×	○
濃い塩酸	○	○	○

一般的なプラスチックの耐熱性・耐薬品性

試験方法：ASTM-D570（1/8in板、24時間）
いずれも無応力状態での試験ですが、実際の成形品は残留応力の影響を受けますので考慮する必要があります。

◎：安全 ○：ほぼ安全 △：一部危険 ×：危険（無応力）
注1）水酸化カルシウム（セメント等）に侵される。
注2）ポリアセタール（ホモポリマ）での評価

【注意事項】
個々の製品の品質を保証するものではありません。

型番リスト

表示件数

型番

VLHS-1.1/4EP

VLHS-1.1/4FK

ガスケット膜材質	色	RoHS?	最小発注数量

EPDM	レッド	10	1個
FKM	グリーン	10	1個

通常単価(税別) (税込単価)	通常出荷日

4,170円 ( 4,587円 )	3日目
4,461円 ( 4,907円 )	3日目

詳細情報

基本情報

基本情報

液体輸送用タンクに最適。
【特長】
・ガスケット膜が空気を取込み真空を回避します。
・タンクが揺れても液体を流出しませんので、液体輸送用タンクに最適です（液体の圧力がガスケット膜を完全に密閉します）。
・液体の排出時には大量の空気を取り込める為、液体の排出がスムーズに行えます。

カタログ

商品TOP

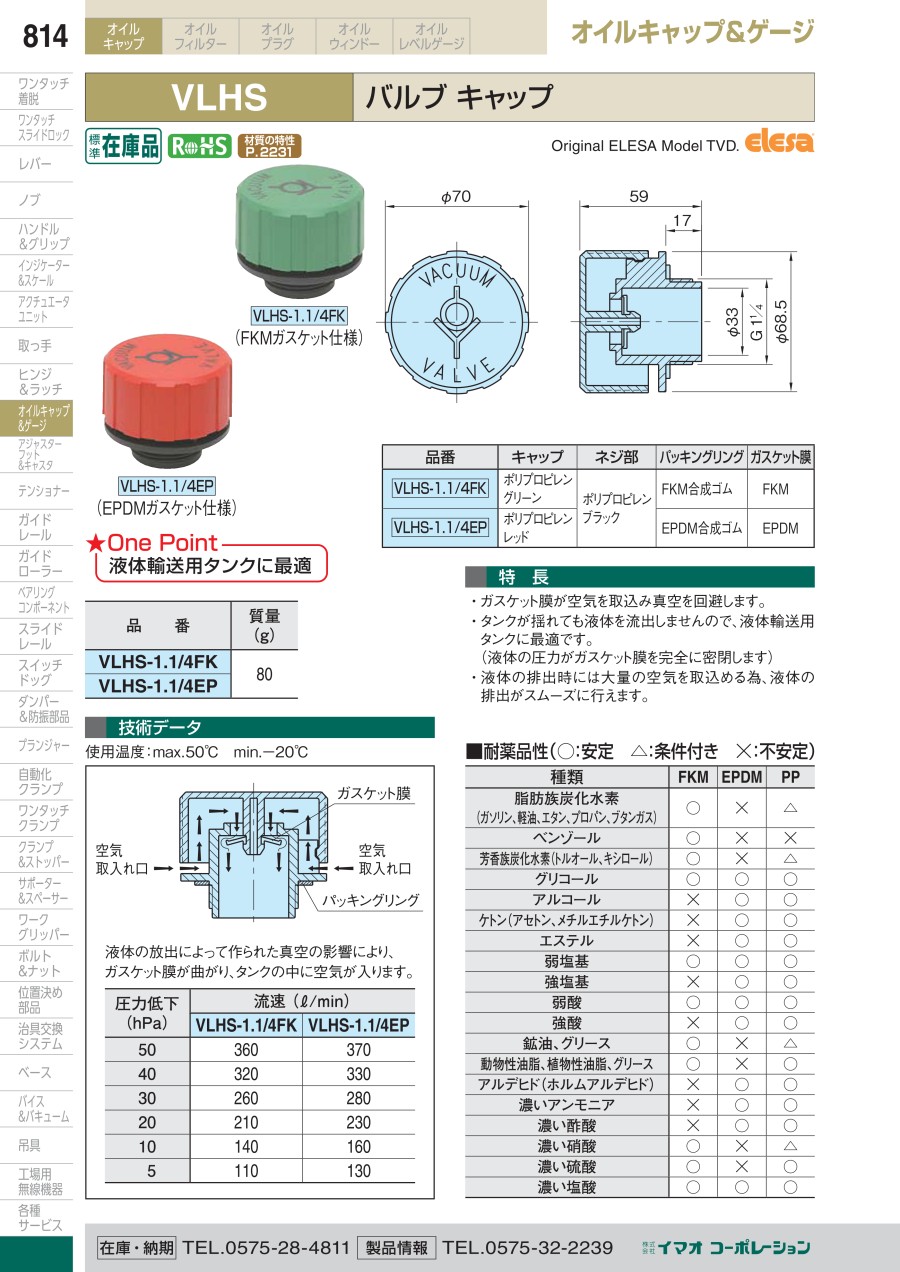

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
