イマオコーポレーション

バルブ キャップ（VL）

バルブ キャップ（VL）
未確定：候補が10型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

作動圧は2種類用意

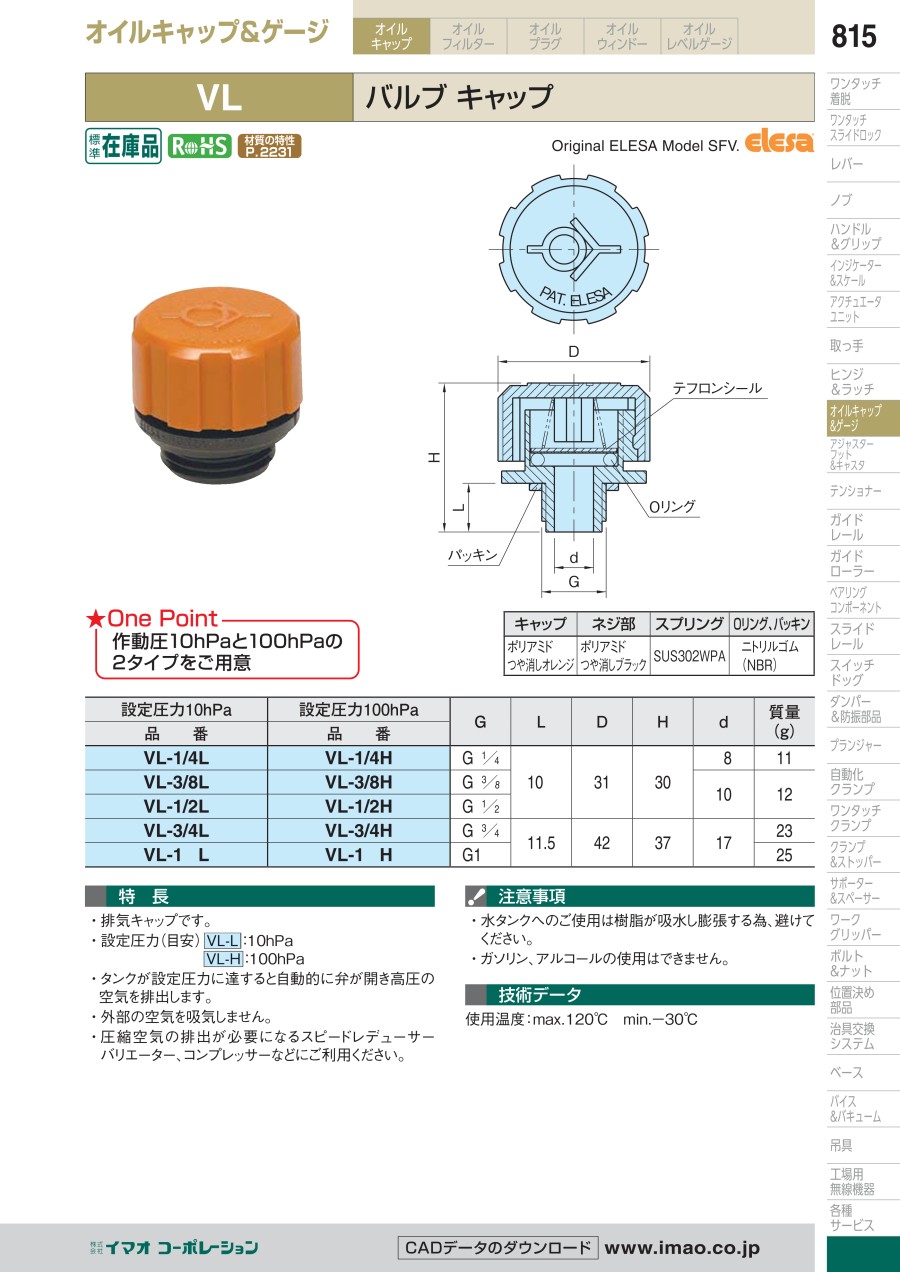

VLの外観

VLの外観

VLの寸法図

VLの寸法図

VLの寸法図

VLの寸法図

設定圧力10hPa設定圧力100hPaGLDHd質量
(g)
品 番品 番
VL-1/4LVL-1/4HG 1/4103130811
VL-3/8LVL-3/8HG 3/81012
VL-1/2LVL-1/2HG 1/2
VL-3/4LVL-3/4HG 3/411.542371723
VL-1LVL-1HG125

型番リスト

表示件数
  • 1
    • 型番
    VL-1/2H
    VL-1/2L
    VL-1/4H
    VL-1/4L
    VL-1H
    VL-1L
    VL-3/4H
    VL-3/4L
    VL-3/8H
    VL-3/8L

    取付部径 G

    外径 D

    (φ)

    高さ H

    (mm)

    弁の作動圧

    (hPa)

    トラスココード

    		RoHS?最小発注数量
    G1/2
    31
    30
    100
    -
    10
    1個
    G1/2
    31
    30
    10
    -
    10
    1個
    G1/4
    31
    30
    100
    -
    10
    1個
    G1/4
    31
    30
    10
    -
    10
    1個
    G1
    42
    37
    100
    360-5876
    10
    1個
    G1
    42
    37
    10
    360-5884
    10
    1個
    G3/4
    42
    37
    100
    -
    10
    1個
    G3/4
    42
    37
    10
    -
    10
    1個
    G3/8
    31
    30
    100
    -
    10
    1個
    G3/8
    31
    30
    10
    -
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    731円
    ( 804円 )
    在庫品1日目当日出荷可能
    731円
    ( 804円 )
    在庫品1日目当日出荷可能
    664円
    ( 730円 )
    3日目
    664円
    ( 730円 )
    3日目
    1,280円
    ( 1,408円 )
    3日目
    1,122円
    ( 1,234円 )
    3日目
    1,144円
    ( 1,258円 )
    3日目
    1,144円
    ( 1,258円 )
    在庫品1日目当日出荷可能
    756円
    ( 832円 )
    3日目
    664円
    ( 730円 )
    3日目
  • 1

    • 詳細情報

    基本情報

    作動圧10hPaと100hPaの2タイプがあるバルブキャップです。
    【特長】
    ・排気キャップです。
    ・設定圧力（目安）VL-L：10hPa、VL-H：100hPa。
    ・タンクが設定圧力に達すると自動的に弁が開き高圧の空気を排出します。
    ・外部の空気を吸気しません。
    ・圧縮空気の排出が必要になるスピードレデューサーバリエーター、コンプレッサーなどにご利用ください。
    ・使用温度：-30℃～+120℃。
    【用途】
    ・圧縮空気の排出が必要になるコンプレッサーなど。

    商品担当おすすめ

    • バルブ キャップ （VLHS） 画像

      イマオコーポレーション

      バルブ キャップ （VLHS）

      ガスケット膜が空気を取り込み真空を回避します｡タンクが揺れてもガスケット膜が液体の漏れを遮断しますので､輸送用のタンクに最適です｡

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
