小型X軸ブロックステージ TAS
- 通常単価(税別)
- 17,115円～19,609円
- 税込単価
- 18,827円～21,570円
小型X軸ブロックステージです。【特長】・六角レンチで移動させるステージです。・...
詳細情報を確認する
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
小型X軸ブロックステージ TAS-1の仕様について
TAS-1の外観（TAS-251／TAS-401）
形状図
TAS-251
TAS-401
寸法
（単位：mm）
| 品番 | ステージ面 | 移動ガイド | 移動量 | ねじピッチ | 質量 （g） |
真直度 | 平行度 | 位置分解能 | 耐荷重 （N） |
|---|---|---|---|---|---|---|---|---|---|
| TAS-251 | 25×25 | アリ溝方式 | ±3 | 0.5 | 60 | 0.01 | 0.05 | 0.01 | 49 |
| TAS-401 | 40×40 | アリ溝方式 | ±7 | 0.5 | 200 | 0.01 | 0.05 | 0.01 | 98.1 |
- ※ ステージ固定用の六角レンチが付属しています。
材質・仕上げ
| - | TAS |
|---|---|
| 本体 | 真鍮 黒色クロムメッキ |
取りつけ
取りつけ用ねじ穴部に座グリ加工をしています。このため上下方向からの固定が可能です。
- 上方向からの固定
TAS-251：M2
TAS-401：M3
- 下方向からの固定
TAS-251：M3
TAS-401：M4
詳細情報
基本情報
小型X軸ブロックステージです。
【特長】
・六角レンチで移動させるステージです。
・微動送りにねじを使用しています。
・移動ガイドはアリ溝方式を採用します。
・がたつきを補正する機能をもっています。
・ステージの高さを低くした新デザインです。
・スペースに制約のある場合や組み込み用に有効です。
【用途】
・半導体製造装置、電子顕微鏡。

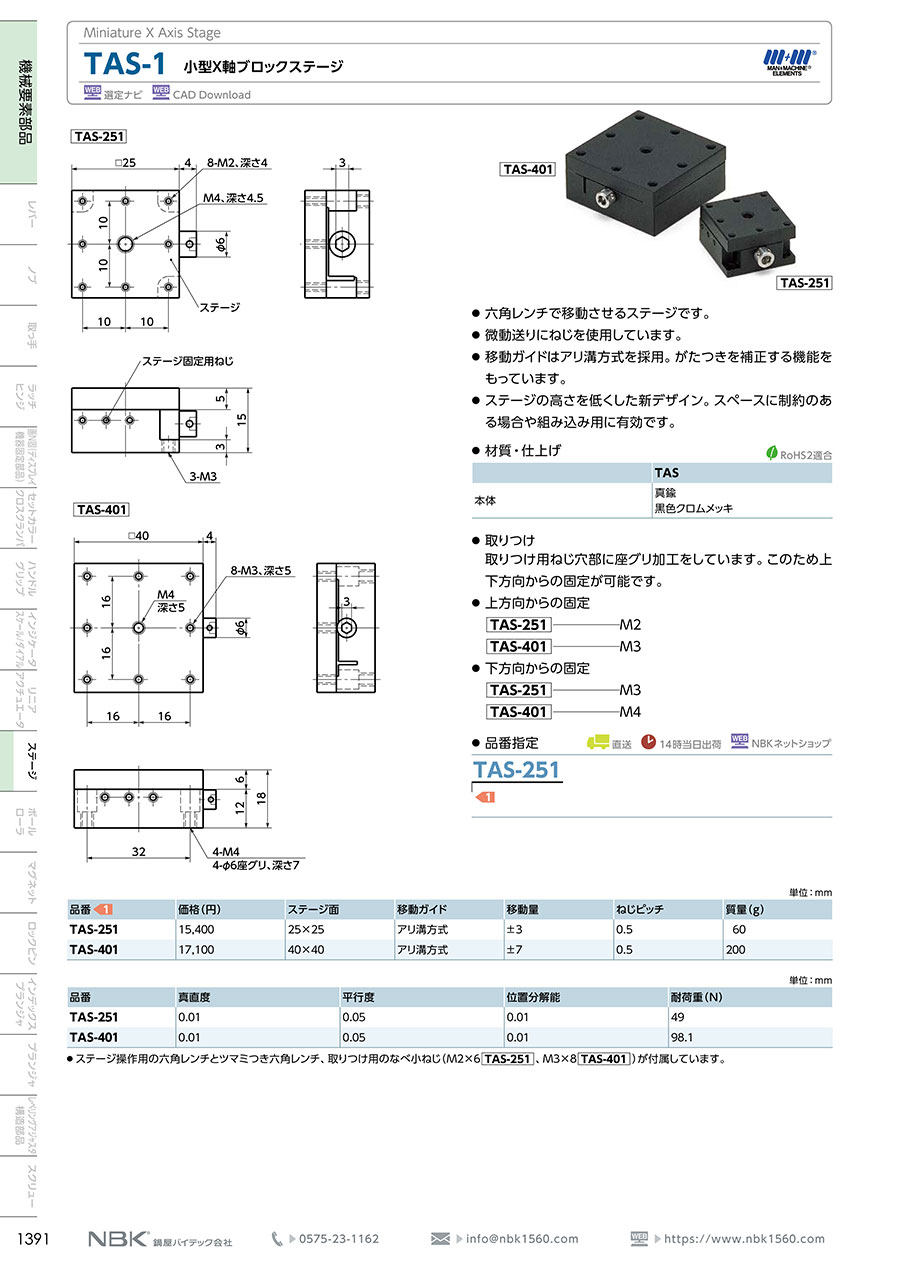

カタログ
