鍋屋バイテック

X軸ゴニオステージ TGOH

カタログ |

通常単価(税別): 72,069円～104,975円

税込単価: 79,276円～115,473円

通常出荷日：4日目

X軸ゴニオステージ。【特長】・傾斜回転に使用するゴニオステージ。・突起部分を極力なくしたコンパクトなス...

未確定：候補が3型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

X軸ゴニオステージ TGOHの仕様について

TGOHの外観（TGOH-6／TGOH-251／TGOHN-3）

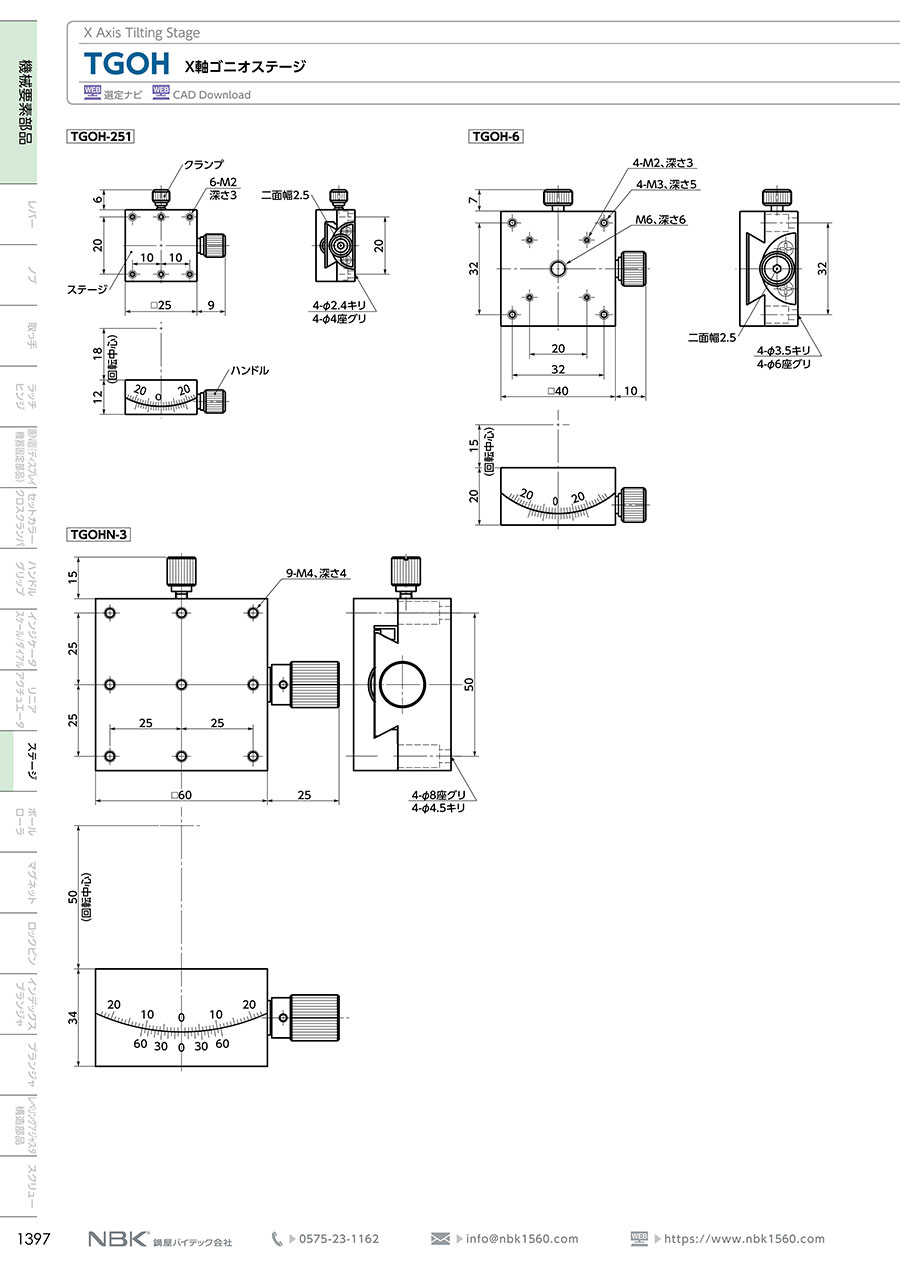

形状図

TGOH-251

TGOH-6

TGOHN-3

寸法

（単位：mm）

品番	ステージ面	移動ガイド	移動量	ストローク（°/Rotation）	質量（g）	回転位置変位能	平行度	表示分解能	位置分解能	許容荷重（N）
TGOH-251	25×25	アリ溝方式	±20°	3.1	70	0.1	0.05	6'	3'	19.6
TGOH-6	40×40	アリ溝方式	±20°	2.83	250	0.1	0.05	6'	2'	68.7
TGOHN-3	60×60	アリ溝方式	±20°	1.03	1000	0.1	0.05	5'	2'	98

※ 取りつけ用の十字穴付き小ねじ（M2×4）が付属しています。

材質・仕上げ

-	TGOH
ステージ	真鍮黒色クロムメッキ
本体	真鍮黒色クロムメッキ

取りつけ

1.ハンドルを右にまわして、ステージを一番奥まで送ってください。
2.2ヵ所の取りつけ穴が表われます。付属のねじで仮止めしてください。
3.ハンドルを左にまわして、ステージを一番手前まで戻してください。
4.2ヵ所の取りつけ穴が表われます。付属のねじで仮止めしてください。
5.位置を確認した後、固定してください。

型番リスト

表示件数

型番

TGOH-6

TGOH-251

TGOHN-3

耐荷重（範囲）

(N)

テーブル長さ（範囲）

(mm)

テーブル幅（範囲）

(mm)

回転中心高さ（範囲）

(mm)

製品高さ（範囲）

(mm)

テーブルサイズ(長さ) L

(mm)

テーブルサイズ(幅) W

(mm)

耐荷重

(N)

回転中心高さ

(mm)

テーブルサイズ(厚み) H

(mm)

透過穴(テーブルセンタ穴)

RoHS?

最小発注数量

30.1～50.0	26～40	26～40	～20	15.1～20.0	40	40	34.3	15	20	あり	10	1個
5.1～30.0	～25	～25	～20	～15.0	25	25	9.8	18	12	なし	10	1個
30.1～50.0	41～60	41～60	41～60	30.1～35.0	60	60	49	50	34	あり	10	1個

通常単価(税別) (税込単価)	通常出荷日

86,616円 ( 95,278円 )	4日目
72,069円 ( 79,276円 )	4日目
104,975円 ( 115,473円 )	4日目

詳細情報

基本情報

基本情報

X軸ゴニオステージ。
【特長】
・傾斜回転に使用するゴニオステージ。
・突起部分を極力なくしたコンパクトなステージ。
・スペースに制約のある場合や組み込み用に有効。
・移動ガイドはアリ溝方式を採用。がたつきを補正する機能をもつ。
【用途】
・半導体製造装置、電子顕微鏡。

カタログ
