鍋屋バイテック

フランジ付き六角穴付きスクリュープラグ SPN-H

カタログ |

数量スライド割引
一部当日出荷可能

通常単価(税別): 650円～5,169円

税込単価: 715円～5,686円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

通常出荷日：在庫品1日目

高油圧仕様のスクリュープラグ。【特長】・フランジ、六角穴付き。・高油圧仕様のス...

取付穴形状
六角穴
形状
フランジ付き
材質
SUM22L
表面処理
三価クロメート
パック/バラ
バラ
オイルシール材質
VITON（緑）
使用可能温度 (℃)
180

未確定：候補が17型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

フランジ付き六角穴付きスクリュープラグ SPN-Hの仕様

フランジ付き六角穴付きスクリュープラグの外観

本体材質：SUM22L
本体仕上げ：三価クロメート処理
オイルシール材質：VITON（緑）

フランジ付き六角穴付きスクリュープラグの寸法図

製品仕様

（単位：mm）

品番	M	D₁	L₁	L	B	使用可能温度（℃）	許容圧力（MPa）	許容締めつけトルク（N・m）	質量（g）
SPN-M10-H	M10×1	14	4	8	5	180	40	10	8
SPN-M12-H	M12×1.5	17	5	12	6	180	40	20	14
SPN-M14-H	M14×1.5	19	5	12	6	180	40	30	20
SPN-M16-H	M16×1.5	22	5	12	8	180	40	34	25
SPN-M18-H	M18×1.5	24	5	12	8	180	40	42	30
SPN-M22-H	M22×1.5	27	5	14	10	180	40	60	50
SPN-M27-H	M27×2	32	5	16	12	180	40	85	80
SPN-M33-H	M33×2	40	6.5	16	17	180	40	130	130
SPN-M42-H	M42×2	50	6.5	16	22	180	25	240	210
SPN-M48-H	M48×2	55	6.5	16	24	180	25	280	260

製品仕様

（単位：mm）

品番	G（PF）ねじの呼び	D₁	L₁	L	B	使用可能温度（℃）	許容圧力（MPa）	許容締めつけトルク（N・m）	質量（g）
SPN-1-H	G1/8	14	4	8	5	180	40	10	10
SPN-2-H	G1/4	19	5	12	6	180	40	26	26
SPN-3-H	G3/8	22	5	12	8	180	40	34	34
SPN-4-H	G1/2	27	5	14	10	180	40	60	60
SPN-6-H	G3/4	32	5	16	12	180	40	85	85
SPN-8-H	G1	40	6.5	16	17	180	40	130	130
SPN-10-H	G1-1/4	50	6.5	16	22	180	25	240	210

注意・禁止事項

記載の寸法・形状その他の規格は改良のため予告なく変更することがあります。
商品情報の制作には正確を期していますが、誤記・脱字による損害については責任を負いかねます。

型番リスト

表示件数

型番

ねじの呼び（M）

長さ

(mm)

ねじの呼び（G）

最小発注数量

-	8	1/8	1個
-	12	1/4	1個
-	12	3/8	1個
-	14	1/2	1個
-	16	3/4	1個
-	16	1	1個
-	16	1 1/4	1個
10	8	-	1個
12	12	-	1個
14	12	-	1個
16	12	-	1個
18	12	-	1個
22	14	-	1個
27	16	-	1個
33	16	-	1個
42	16	-	1個
48	16	-	1個

通常単価(税別) (税込単価)	通常出荷日

650円 ( 715円 )	在庫品1日目当日出荷可能
762円 ( 838円 )	在庫品1日目当日出荷可能
903円 ( 993円 )	在庫品1日目当日出荷可能
1,284円 ( 1,412円 )	在庫品1日目当日出荷可能
1,690円 ( 1,859円 )	在庫品1日目当日出荷可能
2,694円 ( 2,963円 )	3日目
4,832円 ( 5,315円 )	3日目
715円 ( 787円 )	在庫品1日目当日出荷可能
688円 ( 757円 )	在庫品1日目当日出荷可能
914円 ( 1,005円 )	3日目
1,083円 ( 1,191円 )	3日目
1,165円 ( 1,282円 )	在庫品1日目当日出荷可能
1,404円 ( 1,544円 )	在庫品1日目当日出荷可能
1,935円 ( 2,129円 )	3日目
2,703円 ( 2,973円 )	3日目
3,797円 ( 4,177円 )	3日目
5,169円 ( 5,686円 )	3日目

詳細情報

基本情報

基本情報

高油圧仕様のスクリュープラグ。
【特長】
・フランジ、六角穴付き。
・高油圧仕様のスクリュープラグ。
・メートル細目ねじと管用平行ねじを標準化。
【用途】
・油圧機器／空圧機器／一般産業機械。

カタログ

商品TOP

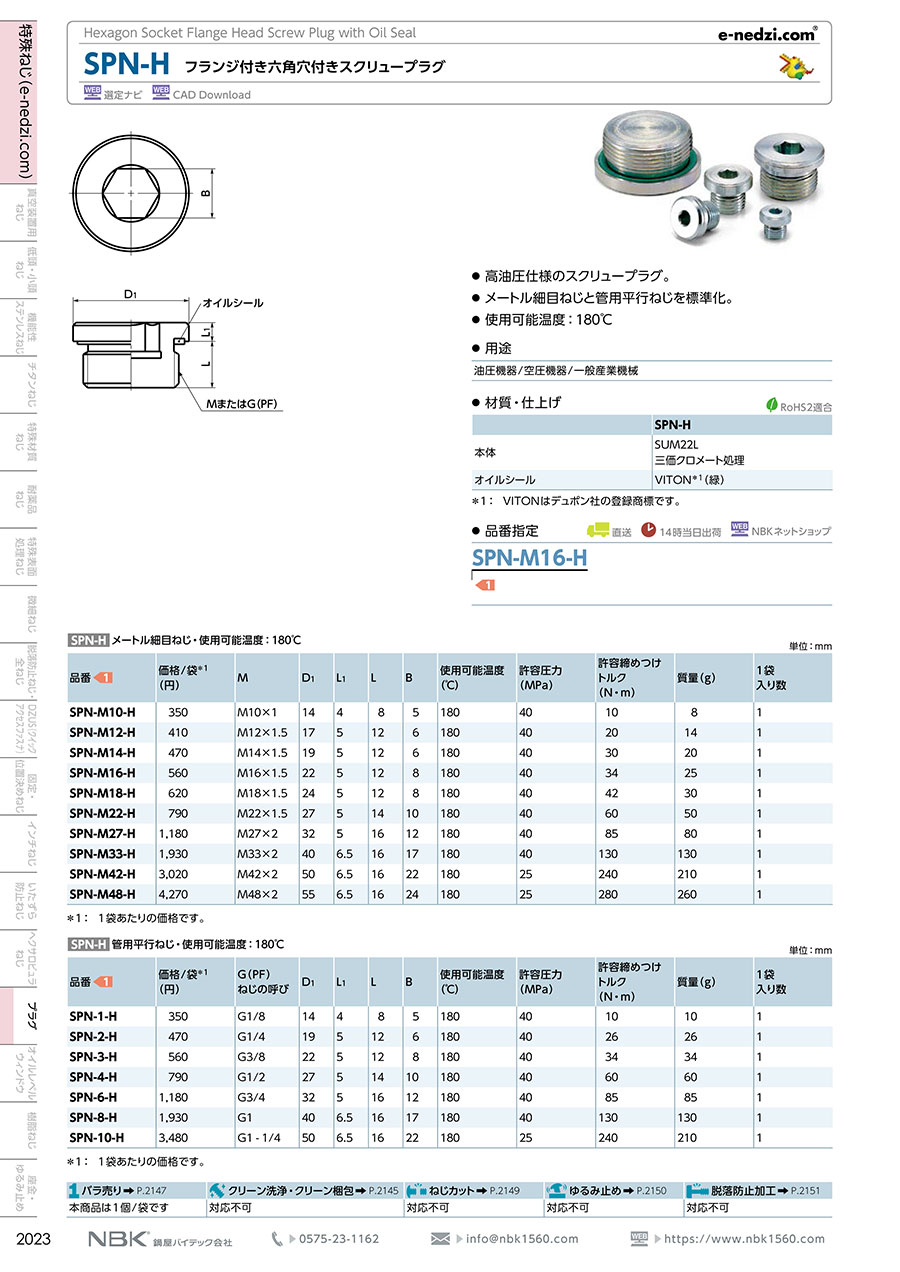

カタログ (見開き版)
