鍋屋バイテック

球面座金 SQW／SQWS

Name: 球面座金 SQW／SQWS
Brand: 鍋屋バイテック
SKU: 221000236411
Rating: 3.5 (2 reviews)

カタログ |

通常単価(税別): 957円～2,997円特別価格

税込単価: 1,053円～3,297円特別価格

一部SALE 2026.03.31まで

通常出荷日：在庫品1日目～4日目一部当日出荷可能

【特長】・凹凸セットで使用ください。・最大3°までのボルトと座面の傾きを吸収します。【用途】・ボルトと...

詳細を確認

3.53.5

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

よく一緒に見られています

鍋屋バイテック

ベゼルワッシャ SWBS

通常価格(税別)： 716円 (税込価格：788円)

通常出荷日：在庫品1日目

未確定：候補が17型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

ねじの呼び(M)

材質

内径 d1

(mm)

表面処理

材質スチール

材質ステンレス

表面処理(詳細)

外径 D

(mm)

内径　d2

(mm)

ねじM径

最小発注数量

3	スチール	3.5	四三酸化鉄皮膜	S45C	-	四三酸化鉄皮膜	7.3	3.8	M3	1個
4	スチール	4.5	四三酸化鉄皮膜	S45C	-	四三酸化鉄皮膜	9.4	4.9	M4	1個
5	スチール	5.5	四三酸化鉄皮膜	S45C	-	四三酸化鉄皮膜	11.5	6	M5	1個
6	スチール	6.6	四三酸化鉄皮膜	S45C	-	四三酸化鉄皮膜	13	7.2	M6	1個
8	スチール	9	四三酸化鉄皮膜	S45C	-	四三酸化鉄皮膜	17	9.6	M8	1個
10	スチール	10.5	四三酸化鉄皮膜	S45C	-	四三酸化鉄皮膜	22	12	M10	1個
12	スチール	13.5	四三酸化鉄皮膜	S45C	-	四三酸化鉄皮膜	26	15	M12	1個
3	ステンレス	3.5	なし	-	SUS304	なし	7.3	3.8	M3	1個
4	ステンレス	4.5	なし	-	SUS304	なし	9.4	4.9	M4	1個
5	ステンレス	5.5	なし	-	SUS304	なし	11.5	6	M5	1個
6	ステンレス	6.6	なし	-	SUS304	なし	13	7.2	M6	1個
8	ステンレス	9	なし	-	SUS304	なし	17	9.6	M8	1個
10	ステンレス	11	なし	-	SUS304	なし	23	12	M10	1個
12	ステンレス	14	なし	-	SUS304	なし	25	15	M12	1個
16	ステンレス	17	なし	-	SUS304	なし	32	19.9	M16	1個
20	ステンレス	21	なし	-	SUS304	なし	40	25	M20	1個
24	ステンレス	25	なし	-	SUS304	なし	48	30	M24	1個

通常単価(税別) (税込単価)	通常出荷日

1,043円677円 ( 745円 )	在庫品1日目当日出荷可能
1,195円 ( 1,315円 )	在庫品1日目当日出荷可能
1,195円 ( 1,315円 )	在庫品1日目当日出荷可能
957円 ( 1,053円 )	在庫品1日目当日出荷可能
1,052円 ( 1,157円 )	在庫品1日目当日出荷可能
1,045円 ( 1,150円 )	在庫品1日目当日出荷可能
957円 ( 1,053円 )	在庫品1日目当日出荷可能
1,040円 ( 1,144円 )	在庫品1日目当日出荷可能
1,040円 ( 1,144円 )	在庫品1日目当日出荷可能
1,062円 ( 1,168円 )	在庫品1日目当日出荷可能
1,107円 ( 1,218円 )	在庫品1日目当日出荷可能
1,107円 ( 1,218円 )	在庫品1日目当日出荷可能
1,402円 ( 1,542円 )	在庫品1日目当日出荷可能
1,402円 ( 1,542円 )	在庫品1日目当日出荷可能
2,106円 ( 2,317円 )	在庫品1日目当日出荷可能
2,297円 ( 2,527円 )	4日目
2,997円 ( 3,297円 )	4日目

基本情報

【特長】
・凹凸セットで使用ください。
・最大3°までのボルトと座面の傾きを吸収します。
【用途】
・ボルトと座面のミスアライメント吸収。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

商品情報

外形図

凸側

凹側

凹凸セット

製品仕様

材質・仕上げ

SQW

本体： S45C（硬度25-30HRC）、四三酸化鉄皮膜（黒）

SQWS

本体： SUS304

規格表

SQW（スティール製、四三酸化鉄皮膜）

単位： mm

型番	呼び	D	d₁	d₂	t₁	t₂	t	R	θ(°)	質量 (g)
型番	呼び	D	d₁	d₂	t₁	t₂	t	R	θ(°)	質量 (g)
SQW-3	3	7.3	3.5	3.8	1.3	1.6	2.3	8	2	0.7
SQW-4	4	9.4	4.5	4.9	1.7	2	3	10.2	2	1.2
SQW-5	5	11.5	5.5	6	2.1	2.5	3.7	12.5	2	2.2
SQW-6	6	13	6.6	7.2	2.3	2.8	4.2	15	2	3.3
SQW-8	8	17	9	9.6	3.1	3.7	5.6	20	2	7.1
SQW-10	10	22	10.5	12	4	3.5	6	25	2	13
SQW-12	12	26	13.5	15	5	4	7.5	30	2	22

SQWS（ステンレス製）

単位： mm

型番	呼び	D	d₁	d₂	t₁	t₂	t	R	θ(°)	質量 (g)
型番	呼び	D	d₁	d₂	t₁	t₂	t	R	θ(°)	質量 (g)
SQWS-3	3	7.3	3.5	3.8	1.3	1.6	2.3	8	2	0.7
SQWS-4	4	9.4	4.5	4.9	1.7	2	3	10.2	2	1.2
SQWS-5	5	11.5	5.5	6	2.1	2.5	3.7	12.5	2	2.3
SQWS-6	6	13	6.6	7.2	2.3	2.8	4.2	15	2	3.2
SQWS-8	8	17	9	9.6	3.1	3.7	5.6	20	2	7
SQWS-10	10	23	11	12	4.1	4.9	7	25	2	18
SQWS-12	12	25	14	15	4.5	5.6	8.4	30	2	22

使用例

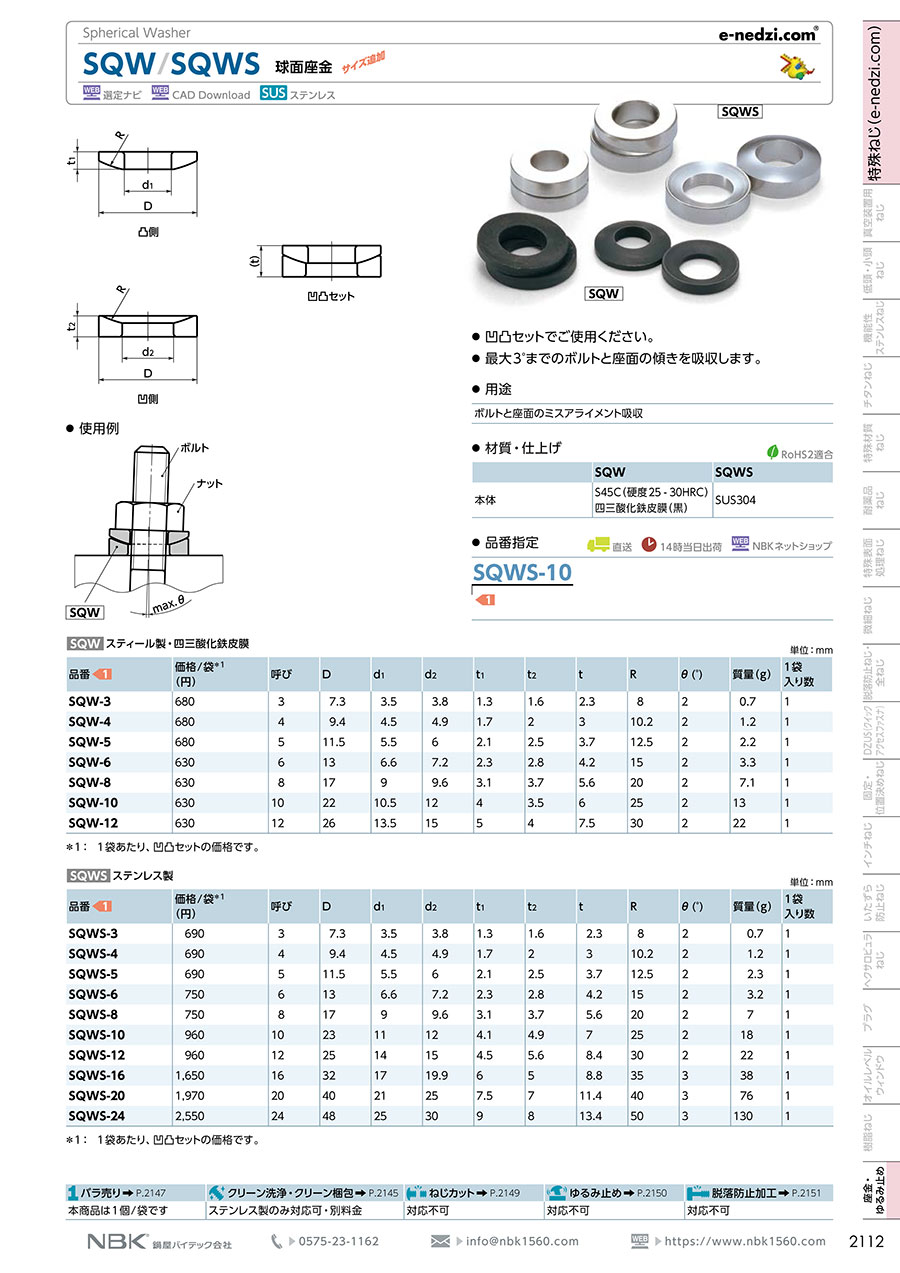

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

球面座金 SQW／SQWSのレビュー

3.5平均満足度：3.52件のレビュー

星5
0%
星4
50%
星3
50%
星2
0%
星1
0%

きゃうりょく

満足度：4.02020/06/09

球面形状になっており非常に締め付けのちからが強いです重宝します。

0人が参考にしています。

フレームのレベル吸収部品に使用

満足度：3.02020/04/08

お客様へ納入する検査機の、ベースに固定するフレームのレベル吸収部品に、この球面座金（SQWS-10）を使用しました。鍋屋...もっと読む

0人が参考にしています。
