ベゼルワッシャ SWBS
- 通常単価(税別)
- 716円～1,009円
- 税込単価
- 788円～1,110円
装飾用／ねじ頭部の引っかかり防止／被締結部材の傷防止です。【特長】・皿ねじ用の...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が4型番あります。
詳細情報
基本情報
装飾用／ねじ頭部の引っかかり防止／被締結部材の傷防止です。
【特長】
・皿ねじ用のワッシャです。取りつけ面を美しく装飾します。
・滑らかな斜面形状により、取りつけ面のひっかかりを防止します。
・プラスティックディスクが、取りつけ面に傷がつくのを防止します。
【用途】
・装置全般。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品情報
ベゼルワッシャ SWBSの仕様について
SWBSの外観
SWBSの形状図
寸法
（単位：mm）
| 品番 | 呼び | D | d | D1 | t | t1 | 1袋入り数 | 質量 （g） |
|---|---|---|---|---|---|---|---|---|
| SWBS-4 | 4 | 18 | 4.3 | 8.5 | 3 | 0.8 | 1 | 3.6 |
| SWBS-5 | 5 | 20 | 5.3 | 10.3 | 3.5 | 1 | 1 | 5 |
| SWBS-6 | 6 | 22 | 6.4 | 12.3 | 4 | 1 | 1 | 7.2 |
| SWBS-8 | 8 | 26 | 8.4 | 16.4 | 5 | 1 | 1 | 11 |
材質・仕上げ
| - | SWBS |
|---|---|
| 本体 | SUS303 |
| プラスティックディスク | ナイロン6（白） |
使用例
使用例

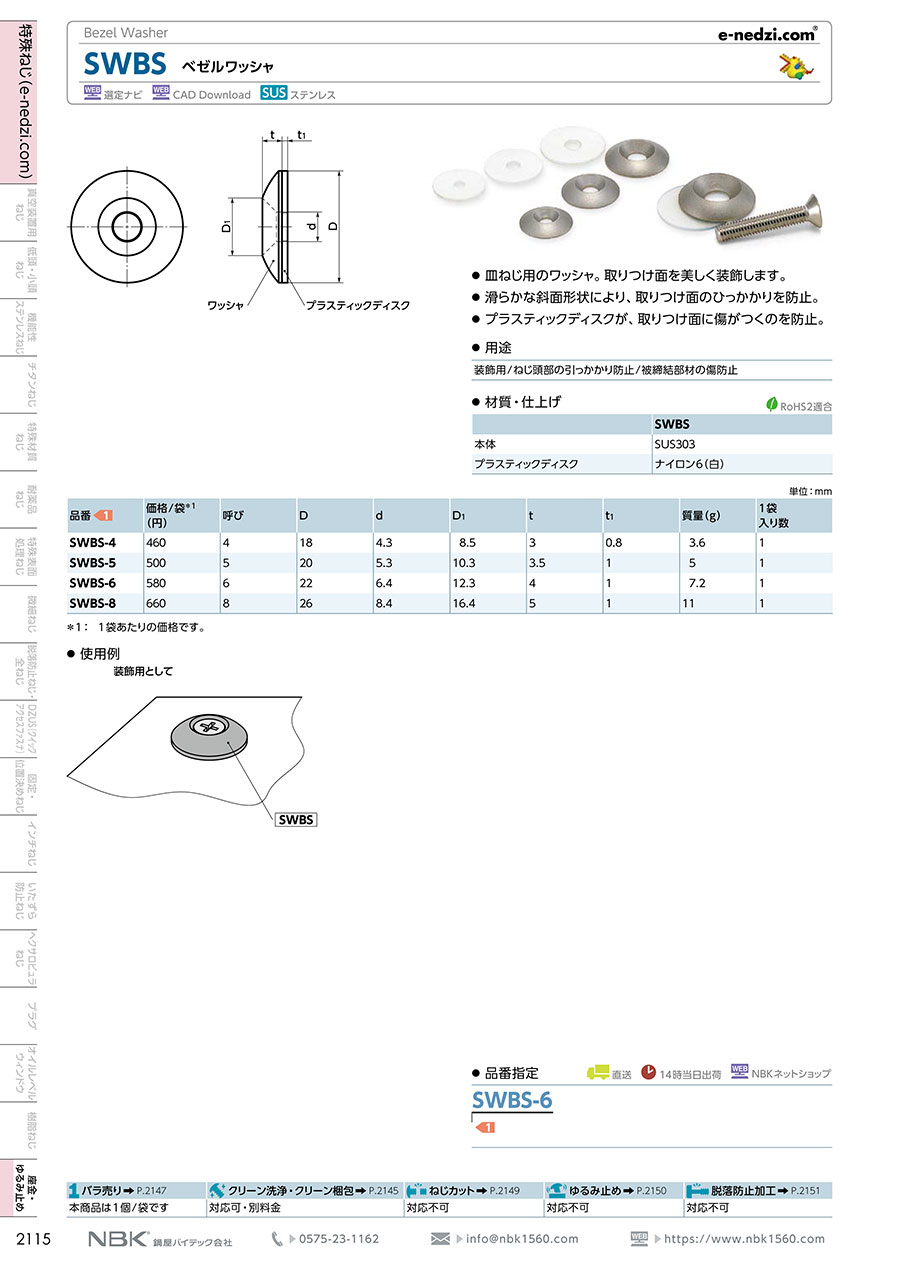

カタログ
