六角穴付き極低頭脱落防止ねじ SSCHS
未確定：候補が18型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
526円 ( 579円 ) | 3日目 |
575円 ( 633円 ) | 3日目 |
526円 ( 579円 ) | 在庫品1日目当日出荷可能 |
415円 ( 457円 ) | 3日目 |
557円 ( 613円 ) | 3日目 |
536円 ( 590円 ) | 3日目 |
429円 ( 472円 ) | 3日目 |
485円 ( 534円 ) | 3日目 |
515円 ( 567円 ) | 3日目 |
556円 ( 612円 ) | 3日目 |
526円 ( 579円 ) | 3日目 |
536円 ( 590円 ) | 3日目 |
564円 ( 620円 ) | 3日目 |
711円 ( 782円 ) | 3日目 |
710円 ( 781円 ) | 3日目 |
882円 ( 970円 ) | 3日目 |
774円 ( 851円 ) | 3日目 |
813円 ( 894円 ) | 3日目 |
詳細情報
基本情報
極低頭タイプの六角穴付き脱落防止ねじ。
【特長】
・パネルに取り付けたねじをフレームから外したとき、ねじが抜け落ちることがない。
【用途】
・取りつけ・取りはずしが頻繁な保護カバーや点検用カバーの固定に最適。
・低頭ボルトタイプで、機器・装置のコンパクト化や上部スペースが限られた用途に。
・省スペース目的で、保護カバー・点検用カバーの固定。
・CEマーキング対応。
・工作機械／食品機械／電気・電子機器。
商品情報

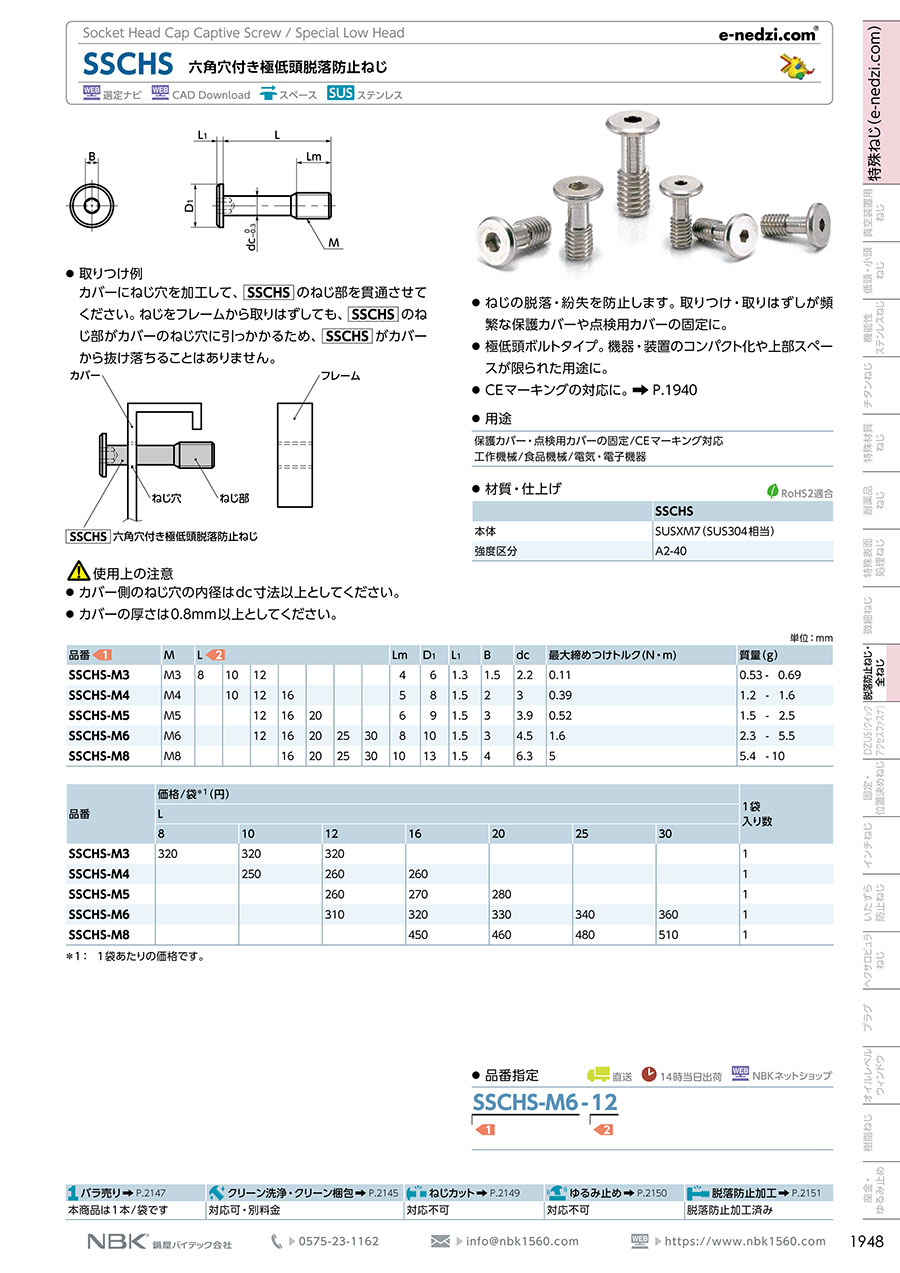

六角穴付き極低頭脱落防止ねじ SSCHSの仕様
（単位：mm）
六角穴付き極低頭脱落防止ねじの外観
- 本体材質：SUSXM7（SUS304相当）
- 強度区分：A2-40
六角穴付き極低頭脱落防止ねじの寸法図
（単位：mm）
| 品番 | M (並目) | ピッチ | L | Lm | D1 | L1 | B | dc | 最大締めつけトルク （N・m） | 質量（g） | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SSCHS-M3 | M3 | 0.5 | 8 | 10 | 12 | - | - | - | - | 4 | 6 | 1.3 | 1.5 | 2.2 | 0.11 | 0.53-0.69 |
| SSCHS-M4 | M4 | 0.7 | - | 10 | 12 | 16 | - | - | - | 5 | 8 | 1.5 | 2 | 3 | 0.39 | 1.2-1.6 |
| SSCHS-M5 | M5 | 0.8 | - | - | 12 | 16 | 20 | - | - | 6 | 9 | 1.5 | 3 | 3.9 | 0.52 | 1.5-2.5 |
| SSCHS-M6 | M6 | 1 | - | - | 12 | 16 | 20 | 25 | 30 | 8 | 10 | 1.5 | 3 | 4.5 | 1.6 | 2.3-5.5 |
| SSCHS-M8 | M8 | 1.3 | - | - | - | 16 | 20 | 25 | 30 | 10 | 13 | 1.5 | 4 | 6.3 | 5 | 5.4-10 |
取りつけ例
六角穴付き極低頭脱落防止ねじの取りつけ例
カバーにねじ穴を加工して、SSCHSのねじ部を貫通させる。
ねじをフレームから取りはずしても、SSCHSのねじ部がカバーのねじ穴に引っかかるため、SSCHSがカバーから抜け落ちることはない。
使用上の注意
- カバー側のねじ穴の内径はdc寸法以上としてください。
- カバーの厚さは0.8mm以上としてください。
注意・禁止事項
- 記載の寸法・形状その他の規格は改良のため予告なく変更することがあります。
- 商品情報の制作には正確を期していますが、誤記・脱字による損害については責任を負いかねます。
カタログ
商品担当おすすめ
六角穴付き極低頭脱落防止ねじ SSCHSのレビュー
治具用
5
5.02022/12/20
この商品は治具の留め具として使用しました。ステンレス製ですので錆などの心配がなく、長さや形状などが治具に丁度良くて採用し...もっと読む
0人が参考にしています。
