3	8	M3	M3X8	M3-8	1個
3	10	M3	M3X10	M3-10	1個
3	12	M3	M3X12	M3-12	1個
3	16	M3	M3X16	M3-16	1個
4	10	M4	M4X10	M4-10	1個
4	12	M4	M4X12	M4-12	1個
4	16	M4	M4X16	M4-16	1個
4	20	M4	M4X20	M4-20	1個
5	12	M5	M5X12	M5-12	1個
5	16	M5	M5X16	M5-16	1個
5	20	M5	M5X20	M5-20	1個
5	25	M5	M5X25	M5-25	1個
6	12	M6	M6X12	M6-12	1個
6	16	M6	M6X16	M6-16	1個
6	20	M6	M6X20	M6-20	1個
6	25	M6	M6X25	M6-25	1個
6	30	M6	M6X30	M6-30	1個
8	16	M8	M8X16	M8-16	1個
8	20	M8	M8X20	M8-20	1個
8	25	M8	M8X25	M8-25	1個
8	30	M8	M8X30	M8-30	1個
8	35	M8	M8X35	M8-35	1個
8	40	M8	M8X40	M8-40	1個

通常単価(税別) (税込単価)	通常出荷日

340円 ( 374円 )	3日目
413円 ( 454円 )	3日目
364円 ( 400円 )	3日目
331円 ( 364円 )	3日目
435円 ( 479円 )	3日目
382円 ( 420円 )	3日目
319円 ( 351円 )	3日目
298円 ( 328円 )	在庫品1日目当日出荷可能
331円 ( 364円 )	3日目
364円 ( 400円 )	3日目
331円 ( 364円 )	3日目
451円 ( 496円 )	3日目
359円 ( 395円 )	3日目
490円 ( 539円 )	3日目
359円 ( 395円 )	3日目
359円 ( 395円 )	3日目
392円 ( 431円 )	6日目
595円 ( 655円 )	3日目
496円 ( 546円 )	3日目
496円 ( 546円 )	4日目
496円 ( 546円 )	3日目
496円 ( 546円 )	3日目
496円 ( 546円 )	3日目

基本情報

ねじの脱落・紛失を防止する六角穴付き低頭ねじ。
【特長】
・パネルに取り付けたねじをフレームから外したとき、ねじが抜け落ちることがない。
【用途】
・取りつけ・取りはずしが頻繁な保護カバーや点検用カバーの固定に最適。
・低頭ボルトタイプで、機器・装置のコンパクト化や上部スペースが限られた用途に。
・保護カバー・点検用カバーの固定／CEマーキング対応。
・工作機械／食品機械／電気・電子機器。

商品情報

六角穴付き低頭脱落防止ねじ SSCLSの仕様

（単位：mm）

六角穴付き低頭脱落防止ねじの外観

本体材質：SUSXM7（SUS304相当）
強度区分：A2-50

六角穴付き低頭脱落防止ねじの寸法図

（単位：mm）

品番	M	L									Lm	D₁	L₁	B	dc	最大締めつけトルク（N・m）	質量（g）
SSCLS-M3	M3	8	10	12	16	-	-	-	-	-	4	5.5	2	2	2.2	0.33	0.62-0.98
SSCLS-M4	M4	-	10	12	16	20	-	-	-	-	5	7	2.8	2.5	3	0.97	1.4-2.3
SSCLS-M5	M5	-	-	12	16	20	25	-	-	-	6	8.5	3.5	3	3.9	1.8	2.3-4.1
SSCLS-M6	M6	-	-	12	16	20	25	30	-	-	8	10	4	4	4.5	2.7	3.8-7.1
SSCLS-M8	M8	-	-	-	16	20	25	30	35	40	10	13	5	5	6.3	9.2	9-18

取りつけ例

六角穴付き低頭脱落防止ねじの取りつけ例

カバーにねじ穴を加工して、SSCLSのねじ部を貫通させる。
ねじをフレームから取りはずしても、SSCLSのねじ部がカバーのねじ穴に引っかかるため、 SSCLSがカバーから抜け落ちることはない。

使用上の注意

カバー側のねじ穴の内径はdc寸法以上としてください。
カバーの厚さは0.8mm以上としてください。

注意・禁止事項

記載の寸法・形状その他の規格は改良のため予告なく変更することがあります。
商品情報の制作には正確を期していますが、誤記・脱字による損害については責任を負いかねます。

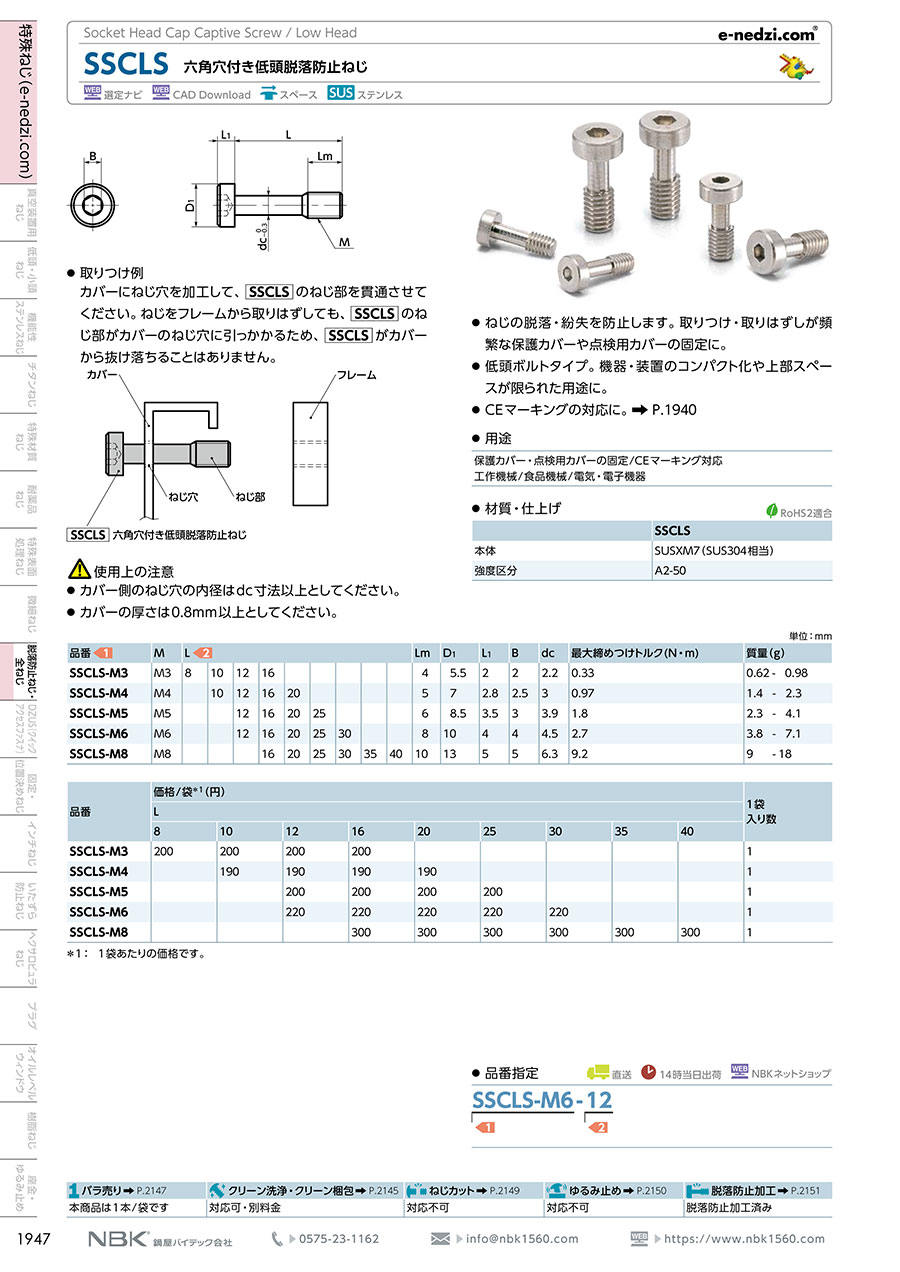

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
