六角スタッドボルト SHS
- 基本形状
- スタッドボルト
- 取付穴形状
- なし
- 材質
- スチール
- 表面処理
- 四三酸化鉄被膜
- 販売単位
- バラ(1個から購入可能)
未確定：候補が12型番あります。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
615円 ( 677円 ) | 在庫品1日目当日出荷可能 |
495円 ( 545円 ) | 在庫品1日目当日出荷可能 |
623円 ( 685円 ) | 在庫品1日目当日出荷可能 |
685円 ( 754円 ) | 在庫品1日目当日出荷可能 |
897円 ( 987円 ) | 在庫品1日目当日出荷可能 |
816円 ( 898円 ) | 在庫品1日目当日出荷可能 |
1,166円 ( 1,283円 ) | 在庫品1日目当日出荷可能 |
1,111円 ( 1,222円 ) | 在庫品1日目当日出荷可能 |
1,425円 ( 1,568円 ) | 在庫品1日目当日出荷可能 |
1,556円 ( 1,712円 ) | 在庫品1日目当日出荷可能 |
2,465円 ( 2,712円 ) | 在庫品1日目当日出荷可能 |
2,348円 ( 2,583円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
ロッドエンド軸受の高さ調整などに便利なスタッドボルト。
【特長】
・六角ナット（3種）が付属。
・本体：S45C（硬度35-40HRC）、四三酸化鉄皮膜（黒）、ナット：SS400、四三酸化鉄皮膜（黒）。
【用途】
・ロッドエンド軸受の調整に。
商品情報
外形図
製品仕様
材質・仕上げ
| 商品記号 | SHS |
|---|---|
| 本体 | S45C（硬度35-40HRC） 四三酸化鉄皮膜（黒） |
| ナット | SS400 四三酸化鉄皮膜（黒） |
規格表
SHS-R：右ねじ、SHS-L：左ねじ
単位：mm
| 型番 | M（並目） | L1 | E1 | E | H | H1 | L | B | 質量（g） |
|---|---|---|---|---|---|---|---|---|---|
| SHS-M4-R | M4 | 16.5 | 18 | 8 | 3.2 | 2.4 | 29.2 | 7 | 4 |
| SHS-M6-R | M6 | 23.5 | 25 | 12 | 5 | 3.6 | 42 | 10 | 10 |
| SHS-M8-R | M8 | 31 | 33 | 16 | 6.5 | 5 | 55.5 | 13 | 25 |
| SHS-M10-R | M10 | 39 | 41 | 20 | 8 | 6 | 69 | 17 | 45 |
| SHS-M12-R | M12 | 47 | 49 | 24 | 10 | 7 | 83 | 19 | 80 |
| SHS-M16-R | M16 | 57 | 60 | 32 | 13 | 10 | 105 | 24 | 170 |
| SHS-M4-L | M4 | 16.5 | 18 | 8 | 3.2 | 2.4 | 29.2 | 7 | 4 |
| SHS-M6-L | M6 | 23.5 | 25 | 12 | 5 | 3.6 | 42 | 10 | 10 |
| SHS-M8-L | M8 | 31 | 33 | 16 | 6.5 | 5 | 55.5 | 13 | 25 |
| SHS-M10-L | M10 | 39 | 41 | 20 | 8 | 6 | 69 | 17 | 45 |
| SHS-M12-L | M12 | 47 | 49 | 24 | 10 | 7 | 83 | 19 | 80 |
| SHS-M16-L | M16 | 57 | 60 | 32 | 13 | 10 | 105 | 24 | 170 |
使用例
ロッドエンド軸受の調整に。
選定サポート情報
注文例
（1）М（並目） （2）品番末尾の記号により、右ねじ・左ねじを選択できます。 R： 右ねじ L： 左ねじ
- 全商品に六角ナット（3種）が付属しています。

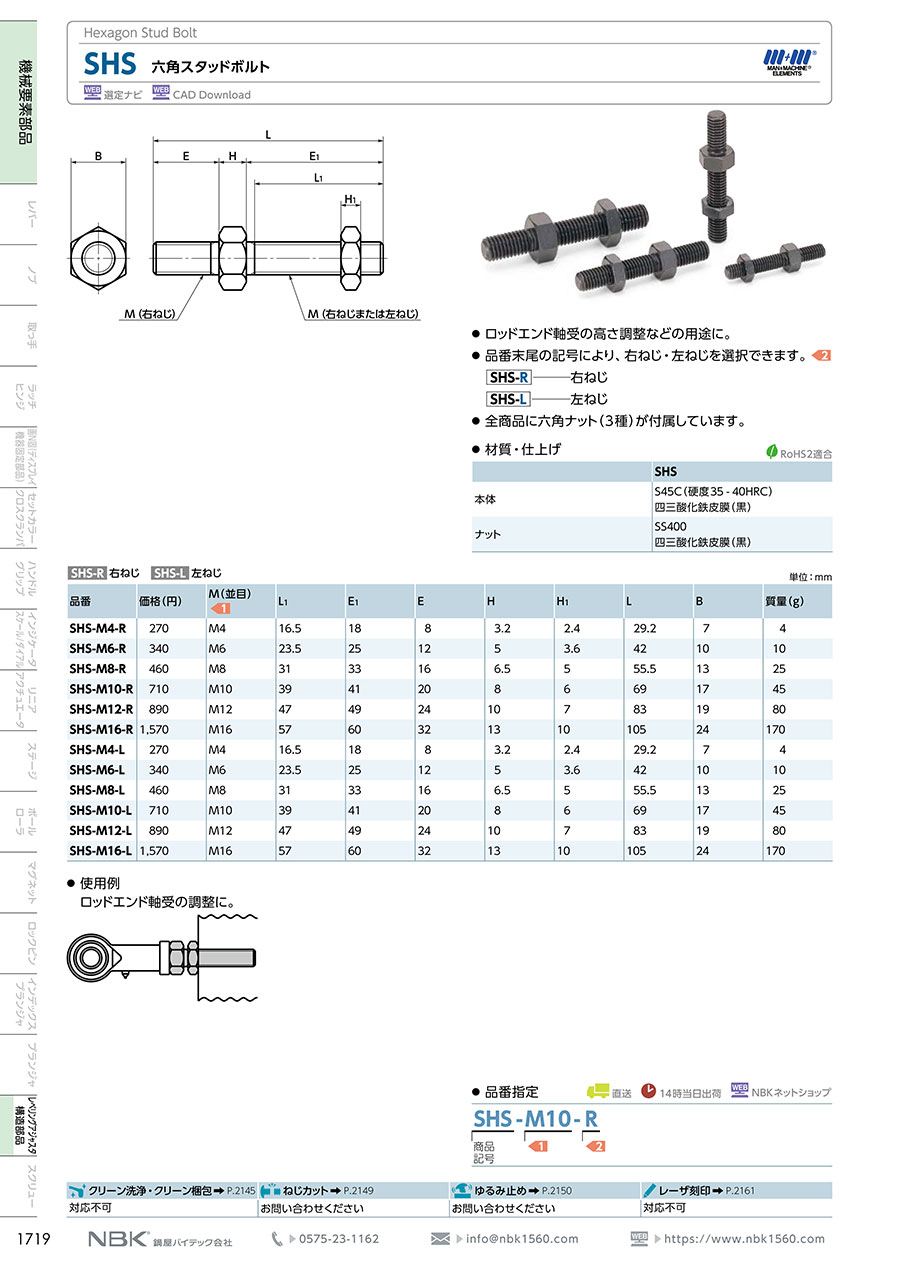

カタログ
商品担当おすすめ
ミスミ
ナット－単品販売－
イマオコーポレーション
スタッドボルト（BJ745）
六角スタッドボルト SHSのレビュー
設計した装置に導入して使用しました。
5
5.02021/11/10
自社設計の設備に導入して使用しました。同時購入品のターンバックル部品とセットでの使用です。設計した設備の規格に合うもので...もっと読む
0人が参考にしています。
