鍋屋バイテック

レベリングアジャスタ（重荷重・極重荷重タイプ） FPMS

カタログ |

通常単価(税別): 2,163円～10,145円

税込単価: 2,379円～11,160円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

通常出荷日：在庫品1日目

重荷重用のレベリングアジャスタです。【特長】・軽負荷のワイヤー用アイドラーとし...

特性・用途
耐食性・耐薬品
種類
各種アジャスタ
ねじ部材質
ステンレス
本体材質
樹脂
本体材質(詳細)
ナイロン6
本体表面処理
なし
ねじ部表面処理
なし
首振り機構
あり
首振り角度 θ (deg)
30
高さ調節ハンドル
なし

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が128型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

D=80-125

D=60

製品仕様

型番により、ねじ材質と荷重タイプが選択可能。

型番	ねじ材質	荷重タイプ
FPMS	ステンレス	重荷重タイプ
FPMS-H	ステンレス	極重荷重タイプ

材質・仕上げ

-	FPMS	FPMS-H
ねじ	SUS303	SUS304
パッド	ガラス繊維強化ナイロン6 （つや消し黒）	ガラス繊維強化ナイロン6 （つや消し黒）
ロックナット	SUS304	SUS304

規格表

単位：mm

型番	D	M（並目）	Lm	H	C	L₁	d	H₁	sw₁	sw₂	静的許容荷重（N）_*1	質量（g）
FPMS-60-M10-43	60	M10	43	34	-	8	-	24	14	17	14,000	76
FPMS-60-M10-68	60	M10	68	34	-	8	-	24	14	17	14,000	98
FPMS-60-M10-98	60	M10	98	34	-	8	-	24	14	17	14,000	124
FPMS-60-M12-43	60	M12	43	34	-	10	-	24	14	19	14,000	89
FPMS-60-M12-68	60	M12	68	34	-	10	-	24	14	19	14,000	118
FPMS-60-M12-98	60	M12	98	34	-	10	-	24	14	19	14,000	153
FPMS-60-M16-68	60	M16	68	34	-	13	-	24	16	24	14,000	156
FPMS-60-M16-108	60	M16	108	34	-	13	-	24	16	24	14,000	226
FPMS-60-M16-148	60	M16	148	34	-	13	-	24	16	24	14,000	295
FPMS-60-M16-168	60	M16	168	34	-	13	-	24	16	24	14,000	330
FPMS-80-M10-98	80	M10	98	34	54	8	8.5	17.5	14	17	16,000	165
FPMS-80-M12-43	80	M12	43	34	54	10	8.5	17.5	14	19	16,000	119
FPMS-80-M12-68	80	M12	68	34	54	10	8.5	17.5	14	19	16,000	153
FPMS-80-M12-98	80	M12	98	34	54	10	8.5	17.5	14	19	16,000	194
FPMS-80-M16-68	80	M16	68	34	54	13	8.5	17.5	16	24	16,000	186
FPMS-60-M16-58-H	60	M16	58	44	-	13	-	24	24	24	18,000	219
FPMS-60-M16-98-H	60	M16	98	44	-	13	-	24	24	24	18,000	288
FPMS-60-M16-138-H	60	M16	138	44	-	13	-	24	24	24	18,000	357
FPMS-60-M16-158-H	60	M16	158	44	-	13	-	24	24	24	18,000	391
FPMS-60-M20-98-H	60	M20	98	44	-	16	-	24	24	30	18,000	366
FPMS-60-M20-138-H	60	M20	138	44	-	16	-	24	24	30	18,000	470
FPMS-60-M20-158-H	60	M20	158	44	-	16	-	24	24	30	18,000	522
FPMS-60-M20-198-H	60	M20	198	44	-	16	-	24	24	30	18,000	626
FPMS-60-M24-98-H	60	M24	98	44	-	19	-	24	24	36	18,000	439
FPMS-60-M24-158-H	60	M24	158	44	-	19	-	24	24	36	18,000	679
FPMS-60-M24-198-H	60	M24	198	44	-	19	-	24	24	36	18,000	839
FPMS-80-M16-58-H	80	M16	58	44	54	13	8.5	17.5	24	24	18,000	249
FPMS-80-M16-98-H	80	M16	98	44	54	13	8.5	17.5	24	24	18,000	322

*1表中の数値は、パッドに対してねじが垂直の状態の値です。ねじに角度がついた状態では静的許容荷重は小さくなります。

※表中の数値は参考値であり、保証値ではありません。

型番リスト

表示件数

型番

特長

ねじの呼び M

許容荷重【範囲選択】

(kN)

許容荷重

(kN)

ねじの長さ【範囲選択】

(mm)

ねじの長さ Lm

(mm)

幅 D

(mm)

本体高さ h

(mm)

ねじ部材質(詳細)

機能特徴

RoHS?

最小発注数量

樹脂マウント	10	10.1～15.0	14	40.1～70	43	60	24	SUS303	-	10	1個
樹脂マウント	10	10.1～15.0	14	40.1～70	43	60	27	SUS303	-	10	1個
樹脂マウント	10	10.1～15.0	14	40.1～70	68	60	24	SUS303	-	10	1個
樹脂マウント	10	10.1～15.0	14	40.1～70	68	60	27	SUS303	-	10	1個
樹脂マウント	10	10.1～15.0	14	70.1～100	98	60	24	SUS303	-	10	1個
樹脂マウント	10	10.1～15.0	14	70.1～100	98	60	27	SUS303	-	10	1個
樹脂マウント	12	10.1～15.0	14	40.1～70	43	60	24	SUS303	-	10	1個
樹脂マウント	12	10.1～15.0	14	40.1～70	43	60	27	SUS303	-	10	1個
樹脂マウント	12	10.1～15.0	14	40.1～70	68	60	24	SUS303	-	10	1個
樹脂マウント	12	10.1～15.0	14	40.1～70	68	60	27	SUS303	-	10	1個
樹脂マウント	12	10.1～15.0	14	70.1～100	98	60	24	SUS303	-	10	1個
樹脂マウント	12	10.1～15.0	14	70.1～100	98	60	27	SUS303	-	10	1個
樹脂マウント	16	15.1～	18	40.1～70	58	60	27	SUS304	-	10	1個
樹脂マウント	16	15.1～	18	40.1～70	58	60	24	SUS304	-	10	1個
樹脂マウント	16	10.1～15.0	14	40.1～70	68	60	24	SUS303	-	10	1個
樹脂マウント	16	10.1～15.0	14	40.1～70	68	60	27	SUS303	-	10	1個
樹脂マウント	16	15.1～	18	70.1～100	98	60	27	SUS304	-	10	1個
樹脂マウント	16	15.1～	18	70.1～100	98	60	24	SUS304	-	10	1個
樹脂マウント	16	10.1～15.0	14	100.1～130	108	60	24	SUS303	-	10	1個
樹脂マウント	16	10.1～15.0	14	100.1～130	108	60	27	SUS303	-	10	1個
樹脂マウント	16	15.1～	18	130.1～150	138	60	27	SUS304	-	10	1個
樹脂マウント	16	15.1～	18	130.1～150	138	60	24	SUS304	-	10	1個
樹脂マウント	16	10.1～15.0	14	130.1～150	148	60	24	SUS303	-	10	1個
樹脂マウント	16	10.1～15.0	14	130.1～150	148	60	27	SUS303	-	10	1個
樹脂マウント	16	15.1～	18	150.1～	158	60	27	SUS304	-	10	1個
樹脂マウント	16	15.1～	18	150.1～	158	60	24	SUS304	-	10	1個
樹脂マウント	16	10.1～15.0	14	150.1～	168	60	24	SUS303	-	10	1個
樹脂マウント	16	10.1～15.0	14	150.1～	168	60	27	SUS303	-	10	1個
樹脂マウント	20	15.1～	18	70.1～100	98	60	27	SUS304	-	10	1個
樹脂マウント	20	15.1～	18	70.1～100	98	60	24	SUS304	-	10	1個
樹脂マウント	20	15.1～	18	130.1～150	138	60	27	SUS304	-	10	1個
樹脂マウント	20	15.1～	18	130.1～150	138	60	24	SUS304	-	10	1個
樹脂マウント	20	15.1～	18	150.1～	158	60	27	SUS304	-	10	1個
樹脂マウント	20	15.1～	18	150.1～	158	60	24	SUS304	-	10	1個
樹脂マウント	20	15.1～	18	150.1～	198	60	27	SUS304	-	10	1個
樹脂マウント	20	15.1～	18	150.1～	198	60	24	SUS304	-	10	1個
樹脂マウント	24	15.1～	18	70.1～100	98	60	27	SUS304	-	10	1個
樹脂マウント	24	15.1～	18	70.1～100	98	60	24	SUS304	-	10	1個
樹脂マウント	24	15.1～	18	150.1～	158	60	27	SUS304	-	10	1個
樹脂マウント	24	15.1～	18	150.1～	158	60	24	SUS304	-	10	1個
樹脂マウント	24	15.1～	18	150.1～	198	60	27	SUS304	-	10	1個
樹脂マウント	24	15.1～	18	150.1～	198	60	24	SUS304	-	10	1個
底面ゴム付&アンカーボルト固定形	10	15.1～	16	40.1～70	43	80	17.5	SUS303	アンカーボルト固定	10	1個
底面ゴム付&アンカーボルト固定形	10	15.1～	16	40.1～70	43	80	20.5	SUS303	アンカーボルト固定	10	1個
底面ゴム付&アンカーボルト固定形	10	15.1～	16	40.1～70	68	80	17.5	SUS303	アンカーボルト固定	10	1個
底面ゴム付&アンカーボルト固定形	10	15.1～	16	40.1～70	68	80	20.5	SUS303	アンカーボルト固定	10	1個
底面ゴム付&アンカーボルト固定形	10	15.1～	16	70.1～100	98	80	17.5	SUS303	アンカーボルト固定	10	1個
底面ゴム付&アンカーボルト固定形	10	15.1～	16	70.1～100	98	80	20.5	SUS303	アンカーボルト固定	10	1個
底面ゴム付&アンカーボルト固定形	12	15.1～	16	40.1～70	43	80	17.5	SUS303	アンカーボルト固定	10	1個
底面ゴム付&アンカーボルト固定形	12	15.1～	16	40.1～70	43	80	20.5	SUS303	アンカーボルト固定	10	1個
底面ゴム付&アンカーボルト固定形	12	15.1～	16	40.1～70	68	80	17.5	SUS303	アンカーボルト固定	10	1個
底面ゴム付&アンカーボルト固定形	12	15.1～	16	40.1～70	68	80	20.5	SUS303	アンカーボルト固定	10	1個
底面ゴム付&アンカーボルト固定形	12	15.1～	16	70.1～100	98	80	17.5	SUS303	アンカーボルト固定	10	1個
底面ゴム付&アンカーボルト固定形	12	15.1～	16	70.1～100	98	80	20.5	SUS303	アンカーボルト固定	10	1個
底面ゴム付&アンカーボルト固定形	16	15.1～	18	40.1～70	58	80	20.5	SUS304	アンカーボルト固定	10	1個
底面ゴム付&アンカーボルト固定形	16	15.1～	18	40.1～70	58	80	17.5	SUS304	アンカーボルト固定	10	1個
底面ゴム付&アンカーボルト固定形	16	15.1～	16	40.1～70	68	80	17.5	SUS303	アンカーボルト固定	10	1個
底面ゴム付&アンカーボルト固定形	16	15.1～	16	40.1～70	68	80	20.5	SUS303	アンカーボルト固定	10	1個
底面ゴム付&アンカーボルト固定形	16	15.1～	18	70.1～100	98	80	20.5	SUS304	アンカーボルト固定	10	1個
底面ゴム付&アンカーボルト固定形	16	15.1～	18	70.1～100	98	80	17.5	SUS304	アンカーボルト固定	10	1個

通常単価(税別) (税込単価)	通常出荷日

2,163円 ( 2,379円 )	4日目
2,905円 ( 3,196円 )	4日目
2,457円 ( 2,703円 )	4日目
3,101円 ( 3,411円 )	4日目
2,709円 ( 2,980円 )	4日目
3,207円 ( 3,528円 )	4日目
2,212円 ( 2,433円 )	4日目
2,698円 ( 2,968円 )	4日目
2,525円 ( 2,778円 )	4日目
3,311円 ( 3,642円 )	4日目
2,777円 ( 3,055円 )	4日目
3,275円 ( 3,603円 )	4日目
5,333円 ( 5,866円 )	4日目
4,865円 ( 5,352円 )	4日目
2,787円 ( 3,066円 )	4日目
3,285円 ( 3,614円 )	4日目
5,898円 ( 6,488円 )	4日目
5,431円 ( 5,974円 )	4日目
3,285円 ( 3,614円 )	4日目
3,939円 ( 4,333円 )	4日目
6,403円 ( 7,043円 )	4日目
5,927円 ( 6,520円 )	4日目
3,341円 ( 3,675円 )	4日目
3,776円 ( 4,154円 )	4日目
6,610円 ( 7,271円 )	4日目
6,132円 ( 6,745円 )	4日目
3,947円 ( 4,342円 )	4日目
4,445円 ( 4,890円 )	4日目
6,141円 ( 6,755円 )	4日目
5,893円 ( 6,482円 )	4日目
6,648円 ( 7,313円 )	4日目
6,161円 ( 6,777円 )	4日目
7,161円 ( 7,877円 )	4日目
6,366円 ( 7,003円 )	4日目
6,694円 ( 7,363円 )	4日目
6,250円 ( 6,875円 )	4日目
6,366円 ( 7,003円 )	4日目
5,883円 ( 6,471円 )	4日目
7,177円 ( 7,895円 )	4日目
6,723円 ( 7,395円 )	4日目
8,057円 ( 8,863円 )	4日目
7,602円 ( 8,362円 )	4日目
2,272円 ( 2,499円 )	4日目
2,856円 ( 3,142円 )	4日目
2,564円 ( 2,820円 )	4日目
3,169円 ( 3,486円 )	4日目
2,807円 ( 3,088円 )	4日目
3,401円 ( 3,741円 )	4日目
2,311円 ( 2,542円 )	4日目
2,913円 ( 3,204円 )	4日目
2,642円 ( 2,906円 )	4日目
3,237円 ( 3,561円 )	4日目
2,865円 ( 3,152円 )	4日目
3,470円 ( 3,817円 )	4日目
5,557円 ( 6,113円 )	4日目
4,982円 ( 5,480円 )	4日目
2,854円 ( 3,139円 )	4日目
3,460円 ( 3,806円 )	4日目
6,102円 ( 6,712円 )	4日目
5,538円 ( 6,092円 )	4日目

基本情報

基本情報

重荷重用のレベリングアジャスタです。
【特長】
・軽負荷のワイヤー用アイドラーとしても使用可能です。
・重荷重タイプのレベリングアジャスタです。
・搬送ラインなどのレベリングに最適です。
・パッドは15°まで傾きます。
・傾斜面での使用に効果的です。
・ねじ径はM10からM24までを標準化。
・パッド径φ80以上の商品は、アンカーボルト用のかくし穴および穴加工のためのガイド穴がそれぞれ2ヵ所あります。
・商品記号により、ねじ材質と荷重タイプが選択できます。
【用途】
・装置全般。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

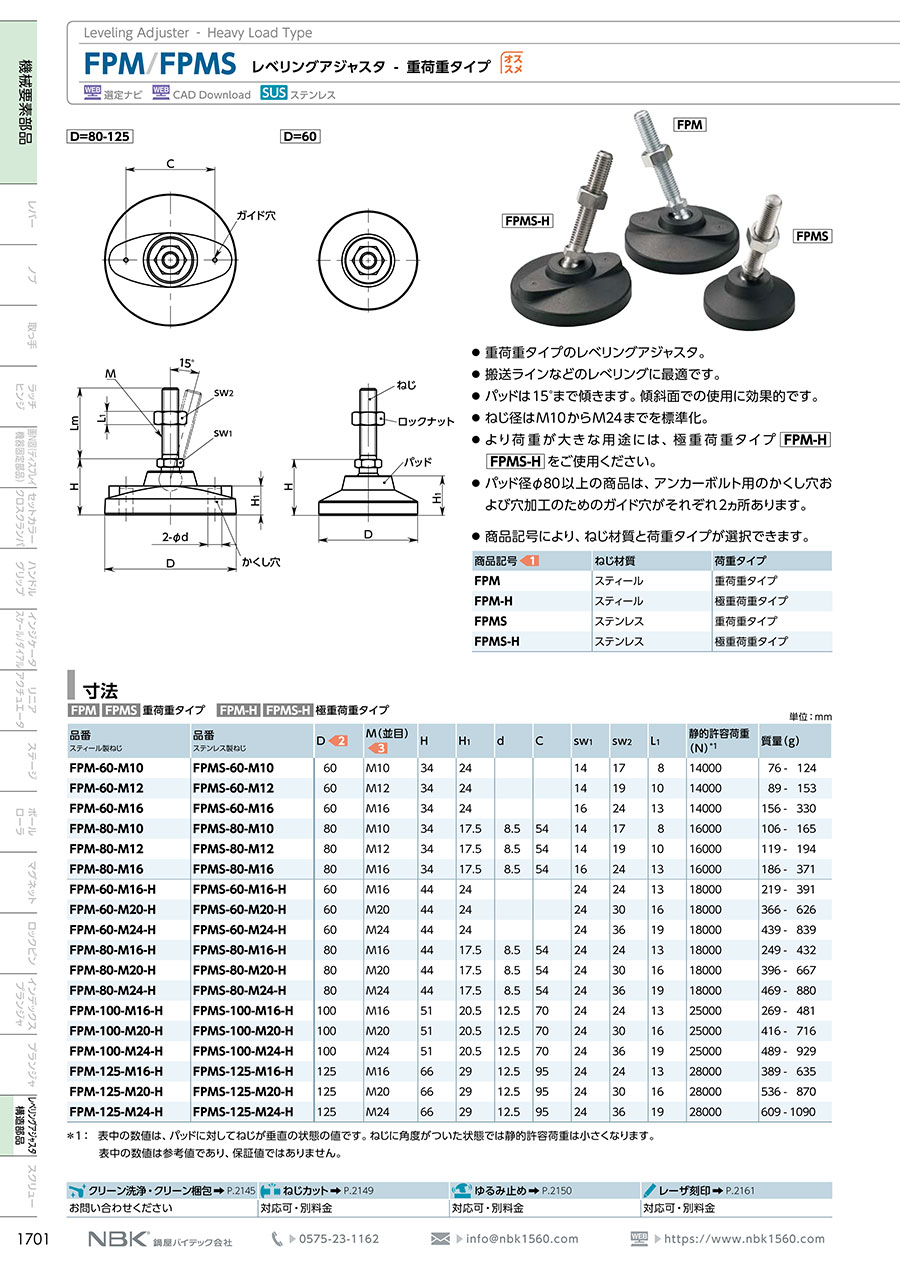

カタログ
