アジャスタブルメカニズム LXZ
- 通常単価(税別)
- 37,543円～45,239円
- 税込単価
- 41,297円～49,763円
位置決めや角度調整が可能なボブです。【特長】・タイプは3種類があります。・LXZ-A：指針つき。・LX...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
LXZ-A
製品仕様
構造
ブシュ
キーあるいはピンなどによりシャフトに固定。
ロケーションリング
付属の六角穴付き低頭ボルトM（5×12mm）3本を使用して機械・装置に固定。ブシュ（=シャフト）はロケーションリングに対して自由に回転する。
スケールリング
スケールリングはねじによりブシュに固定。ブシュ（=シャフト）が回転すると連動してスケールリングも回転する。取りはずしが可能で、目盛り・シンボルマークなどの加工が可能。
ノブ
ノブにつけられた2本のピンの作用により、ブシュ（=シャフト）を自由に回転させることが可能。
材質・仕上げ
| 商品記号 | LXZ |
|---|---|
| ロケーションリング | SUJ2 焼入れ(硬度64±2HRC) |
| ブシュ | SUJ2 焼入れ(硬度64±2HRC) |
| ノブ | アルミニウム アルマイト処理(黒) |
| スケールリング | アルミニウム アルマイト処理(黒) |
規格表
| 型番 指針つき | 型番 無地 | 型番 スケールつき | D | C | b | B | h | Lc | Pcs | s | t | 質量（g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LXZ-66-C12-A | LXZ-66-C12-B | LXZ-66-C12-S | 66 | 12 | 4 | 52 | 53 | 37 | 55 | 9 | 1.1 | 570 |
| LXZ-66-C14-A | LXZ-66-C14-B | LXZ-66-C14-S | 66 | 14 | 5 | 52 | 53 | 37 | 55 | 9 | 1.3 | 560 |
使用例
使用方法
- 1.ノブを回転させると、一方のピンがローラーに当たり、ロー ラーが固定位置からはずれ、ブシュ（=シャフト）はロケーションリングから解放される。
- 2.このとき、他方のピンがブシュを押すことにより、ブシュ（＝シャ フト）はノブに連動して回転する。
- 3.任意の位置でノブの回転を止めれば、ローラーはスプリング の力でもとの固定位置にもどり、ブシュ（=シャフト）はロケーションリングに対して再びロックされる。
- 4.ノブを回さないかぎり、シャフトは固定され、回転しない。
選定サポート情報
注文例
（1）D （2）C （3）タイプ
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
42,117円 ( 46,329円 ) | 16日目 |
37,543円 ( 41,297円 ) | 4日目 |
45,239円 ( 49,763円 ) | 4日目 |
42,117円 ( 46,329円 ) | 4日目 |
41,338円 ( 45,472円 ) | 4日目 |
45,239円 ( 49,763円 ) | 16日目 |
詳細情報
基本情報
位置決めや角度調整が可能なボブです。
【特長】
・タイプは3種類があります。
・LXZ-A：指針つき。
・LXZ-B：無地。
・LXZ-S：スケール（0～9）、ライン（100等分）つき。
・360°にわたり、時計回り・反時計回りのどちらの回転に対しても微妙な位置決めができます。ノブを回さないかぎり、シャフトは固定され、回転しません。
・全商品に六角穴付き低頭ボルト（M5×12）が付属しています。
【用途】
・位置決め保持機構として。

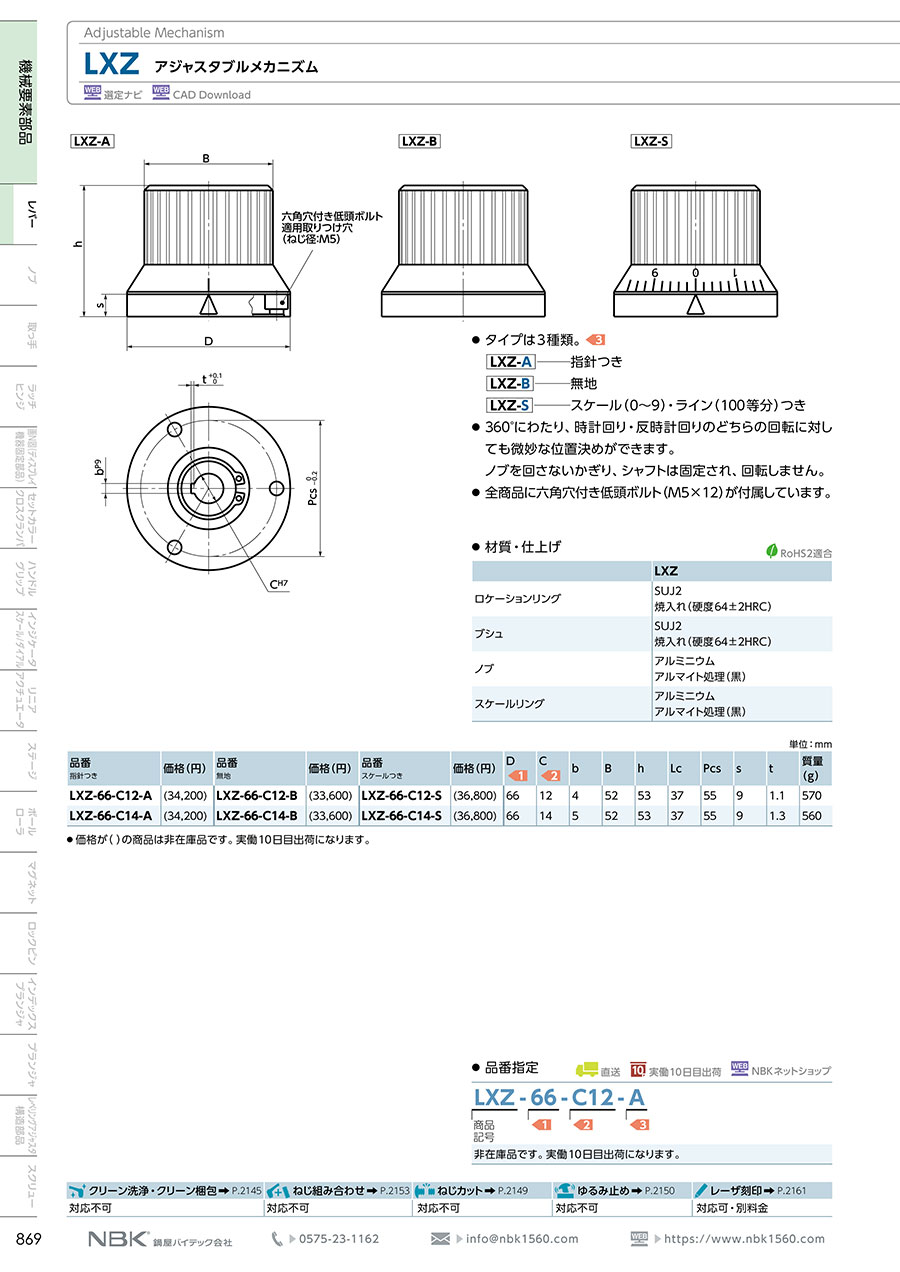

カタログ
