フランジ付き六角穴付きスクリュープラグ SFF・SFFS

Name: フランジ付き六角穴付きスクリュープラグ SFF・SFFS
Brand: 鍋屋バイテック
SKU: 221000235016
Rating: 3 (1 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度3.0

この商品のレビューをみる（1件）

通常単価(税別): 270円～2,675円

税込単価: 297円～2,943円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

フランジ付き六角穴付きスクリュープラグ SFM/SFMS

通常価格(税別)： 544円 (税込価格：598円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

フランジ付き六角穴付きスクリュープラグ SPN-L

4.3

通常価格(税別)： 512円 (税込価格：563円)

通常出荷日：在庫品1日目

高油圧仕様のフランジ付き六角穴付きスクリュープラグ。【特長】・動圧49MPaま...

詳細情報を確認する

取付穴形状
六角穴
形状
フランジ付き
パック/バラ
バラ

未確定：候補が11型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

フランジ付き六角穴付きスクリュープラグ SFF／SFFSの仕様

フランジ付き六角穴付きスクリュープラグ SFFの外観

フランジ付き六角穴付きスクリュープラグ SFFS

フランジ付き六角穴付きスクリュープラグ SFF／SFFSの寸法図

フランジ付き六角穴付きスクリュープラグ SFFの使用イメージ

SFF

（単位：mm）

品番	G（PF）ねじの呼び	L	D₁	L₁	D₂	B	t	Lb	Oリング No.	推奨締めつけトルク（N・m）	質量（g）
SFF-1	G1/8	10	16	4	8.2	5	3	2	P8	14.7	9
SFF-2	G1/4	12	21	4	11.2	6	4	2.5	P11	29.4	17
SFF-3	G3/8	12	24	4	14.2	8	5	2.5	P14	49	27
SFF-4	G1/2	16	30	4	18.2	10	6	2.5	P18	78.5	54
SFF-6	G3/4	16	40	5	23.7	12	7	3.5	P24	147	90
SFF-8	G1	21	45	5	29.2	17	10	3.5	P29	245	177

SFFS

（単位：mm）

品番	G（PF）ねじの呼び	L	D₁	L₁	D₂	B	t	Lb	Oリング No.	推奨締めつけトルク（N・m）	質量（g）
SFFS-1	G1/8	10	16	4	8.2	5	3	2	P8	7.4	9
SFFS-2	G1/4	12	21	4	11.2	6	4	2.5	P11	14.7	17
SFFS-3	G3/8	12	24	4	14.2	8	5	2.5	P14	24.5	27
SFFS-4	G1/2	16	30	4	18.2	10	6	2.5	P18	39.3	54
SFFS-6	G3/4	16	40	5	23.7	12	7	3.5	P24	73.5	90
SFFS-8	G1	21	45	5	29.2	17	10	3.5	P29	122.5	177

取りつけ寸法

（単位：mm）

フランジ付き六角穴付きスクリュープラグ SFFの取り付け寸法図

G（PF）	D	h
G1/8	11.6	2
G1/4	15.6	2.5
G3/8	18.6	2.5
G1/2	22.6	2.5
G3/4	29.8	3.5
G1	35.8	3.5

注意・禁止事項

記載の寸法・形状その他の規格は改良のため予告なく変更することがあります。
商品情報ページの制作には正確を期していますが、誤記・脱字による損害については責任を負いかねます。

型番リスト

表示件数

型番

材質

長さ

(mm)

表面処理

ねじの呼び（G）

最小発注数量

[スチール] SCM435	10	四三酸化鉄皮膜	1/8	1個
[スチール] SCM435	12	四三酸化鉄皮膜	1/4	1個
[スチール] SCM435	12	四三酸化鉄皮膜	3/8	1個
[スチール] SCM435	16	四三酸化鉄皮膜	1/2	1個
[スチール] SCM435	16	四三酸化鉄皮膜	3/4	1個
[スチール] SCM435	21	四三酸化鉄皮膜	1	1個
[ステンレス] SUS304	10	-	1/8	1個
[ステンレス] SUS304	12	-	1/4	1個
[ステンレス] SUS304	12	-	3/8	1個
[ステンレス] SUS304	16	-	1/2	1個
[ステンレス] SUS304	16	-	3/4	1個

通常単価(税別) (税込単価)	通常出荷日

270円 ( 297円 )	在庫品1日目当日出荷可能
289円 ( 318円 )	在庫品1日目当日出荷可能
323円 ( 355円 )	3日目
421円 ( 463円 )	在庫品1日目当日出荷可能
666円 ( 733円 )	3日目
2,545円 ( 2,800円 )	在庫品1日目当日出荷可能
1,394円 ( 1,533円 )	在庫品1日目当日出荷可能
1,433円 ( 1,576円 )	在庫品1日目当日出荷可能
1,575円 ( 1,733円 )	在庫品1日目当日出荷可能
2,226円 ( 2,449円 )	3日目
2,675円 ( 2,943円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

高油圧仕様のフランジ付き六角穴付きスクリュープラグ。
【特長】
・動圧49MPaまでの高油圧用途に利用可能。
【用途】
・油圧機器の高圧化、コンパクト化や安全性の向上に最適。
・油圧機器／空圧機器／一般産業機械。

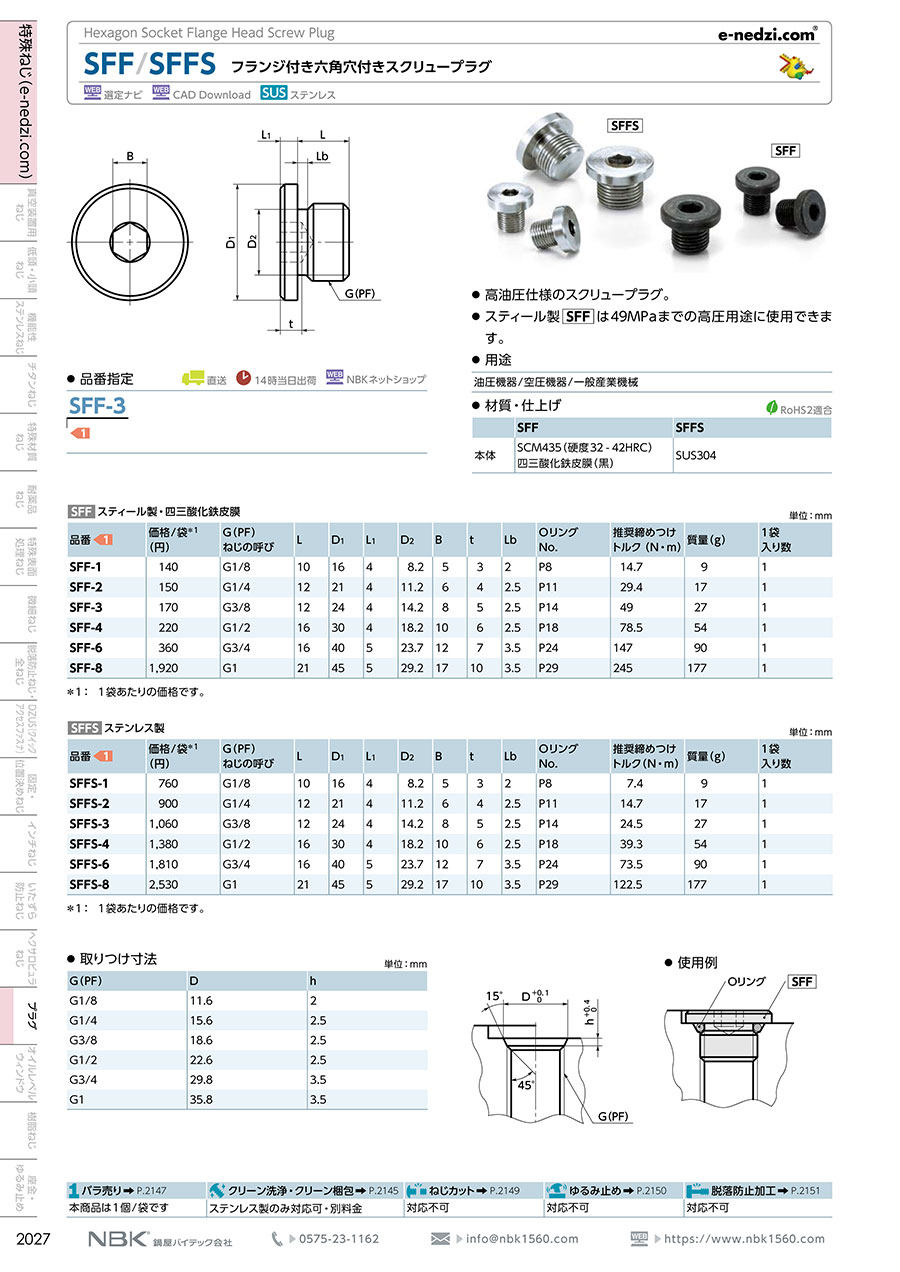

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
