高強度平座金 SWF
- 通常単価(税別)
- 178円～543円
- 税込単価
- 196円～597円
通常出荷日：在庫品1日目当日出荷可能
【特長】・高強度ボルト用の平座金。・表面積は通常の平座金の2倍以上。座面の陥没を防止することで、ボルト...
詳細を確認
未確定：候補が5型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
詳細情報
基本情報
【特長】
・高強度ボルト用の平座金。
・表面積は通常の平座金の2倍以上。座面の陥没を防止することで、ボルトのゆるみを防止。
・アルミや樹脂などの限界座面圧の低い材料の締結に。
【用途】
・座面の陥没防止／ゆるみ止め。
商品情報
外形図
製品仕様
材質・仕上げ
本体：SCM435（硬度350-430HV）、四三酸化鉄皮膜（黒）
規格表
単位（mm）
| 型番 | 呼び | d | D | t | 質量（g） | ||
|---|---|---|---|---|---|---|---|
| SWF-6 | 6 | 6.4 | 0～+0.3 | 17 | -0.43～0 | 3 | 5 |
| SWF-8 | 8 | 8.4 | 0～+0.3 | 23 | -0.52～0 | 4 | 11 |
| SWF-10 | 10 | 10.5 | 0～+0.3 | 28 | -0.52～0 | 4 | 17 |
| SWF-12 | 12 | 13 | 0～+0.4 | 35 | -0.52～0 | 5 | 33 |
| SWF-16 | 16 | 17 | 0～+0.4 | 45 | -0.62～0 | 6 | 64 |

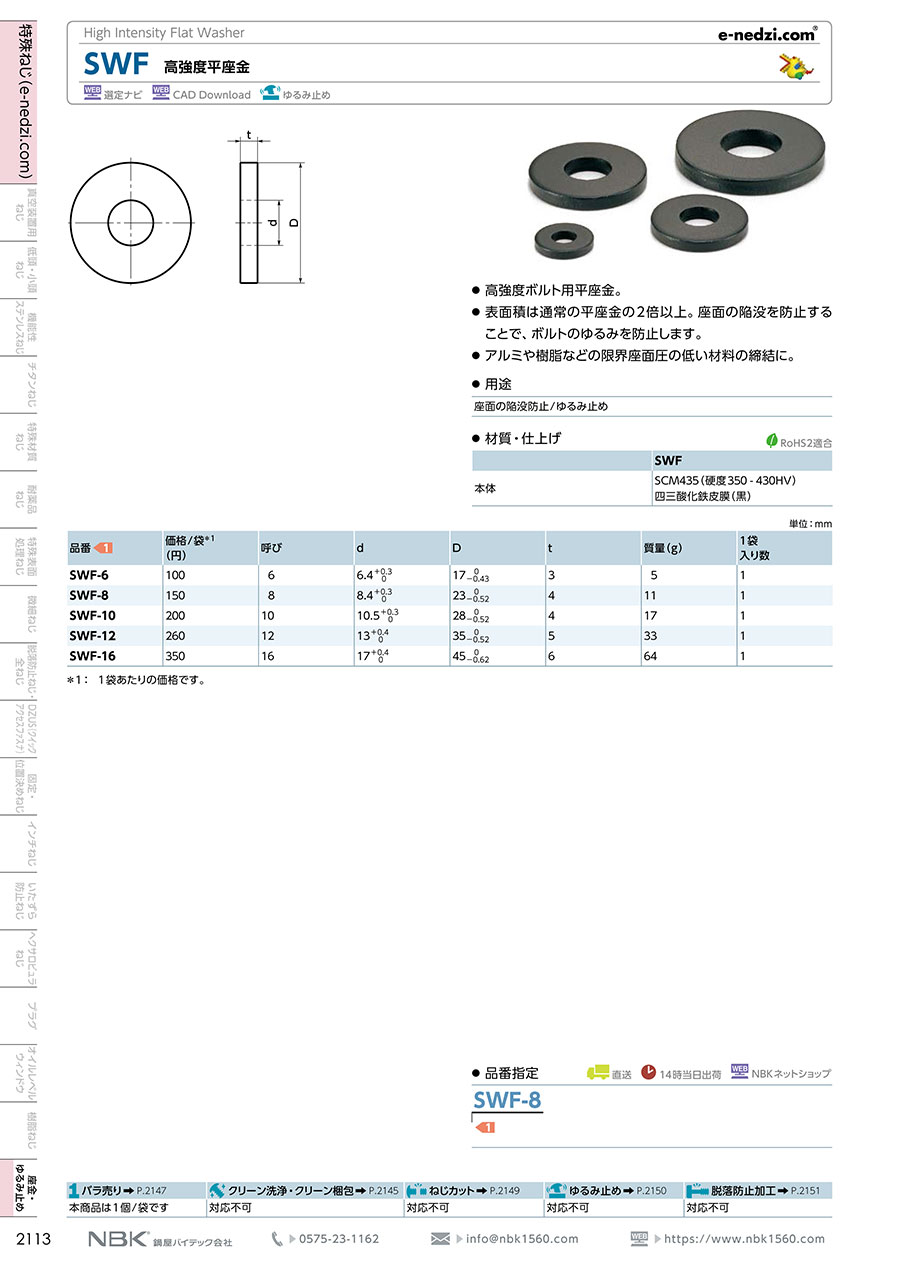

カタログ
商品担当おすすめ
ミスミ
平座金－単品販売－
ミスミ
長穴用座金－パック販売－
ＳＵＮＣＯ
丸ワッシャー 特寸 ステンレス
高強度平座金 SWFのレビュー
長穴部のボルト用座金として
5
5.02020/10/19
長穴部に通常の座金を使用すると変形することがあったが、本製品を使用することでそれを防ぐことができた
外径も大きい目なので...もっと読む
0人が参考にしています。
治工具のボルト固定
4
4.02020/09/22
使うかわからないサイズの在庫を持っておかないですむため、保管場所の省スペース化、在庫管理をしなくてもすむため、都度購入さ...もっと読む
0人が参考にしています。
機器の取り付け用
5
5.02019/10/21
数個単位で必要な場合も多く、単品注文が出来てとても助かります。
0人が参考にしています。
機械修理
3
3.02019/10/16
製造工場です、機械が老朽化している物が多く
故障した場合 急に必要な場合があるので
予備に持っています
0人が参考にしています。
