鍋屋バイテック

シール座金（NBR製） SWS【1～10個入り】

Name: シール座金（NBR製） SWS【1～10個入り】
Brand: 鍋屋バイテック
SKU: 221000234925
Rating: 4 (3 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度4.0

この商品のレビューをみる（3件）

通常単価(税別): 430円～7,139円

税込単価: 473円～7,853円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

SWAS-SC 脱落防止ワッシャ

通常価格(税別)： 254円 (税込価格：279円)

通常出荷日：4 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

リブドロックワッシャ SWR／SWRS

3.7

通常価格(税別)： 343円 (税込価格：377円)

通常出荷日：在庫品1日目

【特長】・ステンレスの座金にゴムパッキンを組み込んだシール座金です。・ねじ頭部...

詳細情報を確認する

種類
シール座金
材質
ステンレス
表面処理
なし
材質ステンレス
SUS304
表面処理(詳細)
なし

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が58型番あります。

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

ねじの呼び(M)

内径 d

(mm)

厚さ t

(mm)

販売単位

外径 D

(mm)

ゴムパッキン材質

ねじM径

最小発注数量

3	3.2	2.2	箱・パック	7	NBR	M3	1パック 10個入り
3	3.2	2.2	箱・パック	7	EPDM	M3	1パック 10個入り
3	3.2	2.2	バラ(1個から購入可能)	7	EPDM	M3	1個
3	3.2	2.2	箱・パック	7	フッ素ゴム	M3	1パック 10個入り
3	3.2	2.2	バラ(1個から購入可能)	7	フッ素ゴム	M3	1個
3	3.2	2.2	箱・パック	7	シリコーンゴム	M3	1パック 10個入り
3	3.2	2.2	バラ(1個から購入可能)	7	シリコーンゴム	M3	1個
3	3.2	2.2	バラ(1個から購入可能)	7	NBR	M3	1個
4	4.2	2.1	箱・パック	8	NBR	M4	1パック 10個入り
4	4.2	2.1	バラ(1個から購入可能)	8	EPDM	M4	1個
4	4.2	2.1	箱・パック	8	フッ素ゴム	M4	1パック 10個入り
4	4.2	2.1	バラ(1個から購入可能)	8	フッ素ゴム	M4	1個
4	4.2	2.1	箱・パック	8	シリコーンゴム	M4	1パック 10個入り
4	4.2	2.1	バラ(1個から購入可能)	8	シリコーンゴム	M4	1個
4	4.2	2.1	バラ(1個から購入可能)	8	NBR	M4	1個
5	5.2	2.7	箱・パック	9.5	NBR	M5	1パック 10個入り
5	5.2	2.7	箱・パック	9.6	EPDM	M5	1パック 10個入り
5	5.2	2.7	バラ(1個から購入可能)	9.6	EPDM	M5	1個
5	5.2	2.7	箱・パック	9.5	フッ素ゴム	M5	1パック 10個入り
5	5.2	2.7	バラ(1個から購入可能)	9.5	フッ素ゴム	M5	1個
5	5.2	2.7	箱・パック	9.6	シリコーンゴム	M5	1パック 10個入り
5	5.2	2.7	バラ(1個から購入可能)	9.6	シリコーンゴム	M5	1個
5	5.2	2.7	バラ(1個から購入可能)	9.5	NBR	M5	1個
6	6.2	3	箱・パック	11.5	NBR	M6	1パック 10個入り
6	6.2	2.9	箱・パック	11.5	EPDM	M6	1パック 10個入り
6	6.2	2.9	バラ(1個から購入可能)	11.5	EPDM	M6	1個
6	6.2	3	箱・パック	11.5	フッ素ゴム	M6	1パック 10個入り
6	6.2	3	バラ(1個から購入可能)	11.5	フッ素ゴム	M6	1個
6	6.2	2.9	箱・パック	11.5	シリコーンゴム	M6	1パック 10個入り
6	6.2	2.9	バラ(1個から購入可能)	11.5	シリコーンゴム	M6	1個
8	8.2	3.2	箱・パック	15.2	NBR	M8	1パック 5個入り
8	8.2	3.1	箱・パック	15.3	EPDM	M8	1パック 5個入り
8	8.2	3.1	バラ(1個から購入可能)	15.3	EPDM	M8	1個
8	8.2	3.2	箱・パック	15.2	フッ素ゴム	M8	1パック 5個入り
8	8.2	3.2	バラ(1個から購入可能)	15.2	フッ素ゴム	M8	1個
8	8.2	3.2	バラ(1個から購入可能)	15.2	NBR	M8	1個
10	10.2	4	箱・パック	18	NBR	M10	1パック 5個入り
10	10.4	4	箱・パック	18	EPDM	M10	1パック 5個入り
10	10.4	4	バラ(1個から購入可能)	18	EPDM	M10	1個
10	10.2	4	箱・パック	18	フッ素ゴム	M10	1パック 5個入り
10	10.2	4	バラ(1個から購入可能)	18	フッ素ゴム	M10	1個
10	10.4	4	箱・パック	18	シリコーンゴム	M10	1パック 5個入り
10	10.4	4	バラ(1個から購入可能)	18	シリコーンゴム	M10	1個
10	10.2	4	バラ(1個から購入可能)	18	NBR	M10	1個
12	14.2	4.8	箱・パック	24	NBR	M12	1パック 5個入り
12	14	5	バラ(1個から購入可能)	24	EPDM	M12	1個
12	14.2	4.8	箱・パック	24	フッ素ゴム	M12	1パック 5個入り
12	14.2	4.8	バラ(1個から購入可能)	24	フッ素ゴム	M12	1個
12	14	5	箱・パック	24	シリコーンゴム	M12	1パック 5個入り
12	18.8	5.3	バラ(1個から購入可能)	30	シリコーンゴム	M12	1個
12	14.2	4.8	バラ(1個から購入可能)	24	NBR	M12	1個
16	18.8	5.3	箱・パック	30	NBR	M16	1パック 5個入り
16	18.8	5.3	箱・パック	30	EPDM	M16	1パック 5個入り
16	18.8	5.3	バラ(1個から購入可能)	30	EPDM	M16	1個
16	18.8	5.3	箱・パック	30	フッ素ゴム	M16	1パック 5個入り
16	18.8	5.3	バラ(1個から購入可能)	30	フッ素ゴム	M16	1個
16	18.8	5.3	箱・パック	30	シリコーンゴム	M16	1パック 5個入り
16	18.8	5.3	バラ(1個から購入可能)	30	NBR	M16	1個

通常単価(税別) (税込単価)	通常出荷日

1,186円 ( 1,305円 )	在庫品1日目当日出荷可能
988円 ( 1,087円 )	4日目
430円 ( 473円 )	4日目
2,211円 ( 2,432円 )	在庫品1日目当日出荷可能
604円 ( 664円 )	在庫品1日目当日出荷可能
2,169円 ( 2,386円 )	在庫品1日目当日出荷可能
618円 ( 680円 )	4日目
444円 ( 488円 )	3日目
1,040円 ( 1,144円 )	在庫品1日目当日出荷可能
433円 ( 476円 )	4日目
2,605円 ( 2,866円 )	在庫品1日目当日出荷可能
700円 ( 770円 )	3日目
2,383円 ( 2,621円 )	4日目
605円 ( 666円 )	4日目
440円 ( 484円 )	在庫品1日目当日出荷可能
1,149円 ( 1,264円 )	在庫品1日目当日出荷可能
1,048円 ( 1,153円 )	4日目
438円 ( 482円 )	4日目
2,756円 ( 3,032円 )	在庫品1日目当日出荷可能
720円 ( 792円 )	在庫品1日目当日出荷可能
2,469円 ( 2,716円 )	4日目
632円 ( 695円 )	4日目
432円 ( 475円 )	在庫品1日目当日出荷可能
1,246円 ( 1,371円 )	在庫品1日目当日出荷可能
1,039円 ( 1,143円 )	在庫品1日目当日出荷可能
446円 ( 491円 )	4日目
3,187円 ( 3,506円 )	在庫品1日目当日出荷可能
709円 ( 780円 )	在庫品1日目当日出荷可能
2,739円 ( 3,013円 )	4日目
667円 ( 734円 )	4日目
887円 ( 976円 )	在庫品1日目当日出荷可能
718円 ( 790円 )	在庫品1日目当日出荷可能
504円 ( 554円 )	4日目
2,174円 ( 2,391円 )	在庫品1日目当日出荷可能
823円 ( 905円 )	在庫品1日目当日出荷可能
490円 ( 539円 )	在庫品1日目当日出荷可能
1,152円 ( 1,267円 )	在庫品1日目当日出荷可能
988円 ( 1,087円 )	4日目
590円 ( 649円 )	4日目
2,596円 ( 2,856円 )	在庫品1日目当日出荷可能
948円 ( 1,043円 )	在庫品1日目当日出荷可能
1,789円 ( 1,968円 )	4日目
776円 ( 854円 )	4日目
553円 ( 608円 )	3日目
1,756円 ( 1,932円 )	在庫品1日目当日出荷可能
737円 ( 811円 )	4日目
4,546円 ( 5,001円 )	3日目
1,382円 ( 1,520円 )	3日目
3,689円 ( 4,058円 )	4日目
1,234円 ( 1,357円 )	4日目
704円 ( 774円 )	在庫品1日目当日出荷可能
3,011円 ( 3,312円 )	在庫品1日目当日出荷可能
2,889円 ( 3,178円 )	4日目
1,045円 ( 1,150円 )	4日目
7,098円 ( 7,808円 )	3日目
2,004円 ( 2,204円 )	3日目
7,139円 ( 7,853円 )	4日目
1,112円 ( 1,223円 )	3日目

基本情報

【特長】
・ステンレスの座金にゴムパッキンを組み込んだシール座金です。
・ねじ頭部の座面部からの気体・液体の漏れを防止します。
・IS C 0920の保護等級IPX7試験結果をNBKウェブサイトに公開しています。
・ねじを締めつけてもゴムが逃げず、ねじ山部にゴムが圧着してシールします。
【用途】
・シールリング／油圧機器／空圧機器などの用途に。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

商品情報

外形図

製品仕様

SWS

SWS-F

末尾記号	特長	使用可能温度
なし	スタンダード	120℃
F	耐薬品・耐熱・耐オゾン	200℃
E	耐候・耐水・耐オゾン	120℃
S	耐熱・耐寒・電気絶縁	180℃

材質・仕上げ

型番	SWS	SWS-F	SWS-E	SWS-S
本体	SUS304	SUS304	SUS304	SUS304
ゴムパッキン	NBR	フッ素ゴム	EPDM	シリコーンゴム

規格表

SWS-F：ふっ素ゴム製

単位 : mm

型番	呼び	d	D	h	t	T	C	質量（g）
SWS-3-F	3	3.2	7	0.5	2.2	2.2	6.3	0.2
SWS-4-F	4	4.2	8	0.5	2.1	2.3	7.2	0.2
SWS-5-F	5	5.2	9.5	0.8	2.7	2.8	8.2	0.6
SWS-6-F	6	6.2	11.5	1	3	3	9.8	1
SWS-8-F	8	8.2	15.2	1	3.2	3.3	13.4	1.8
SWS-10-F	10	10.2	18	1.5	4	3.8	15.1	3.2
SWS-12-F	12	14.2	24	1.5	4.8	4.6	21.1	6.6
SWS-16-F	16	18.8	30	2	5.3	4.8	26.2	10.6

SWS：NBR製

単位 : mm

型番	呼び	d	D	h	t	T	C	質量（g）
SWS-3	3	3.2	7	0.5	2.2	2.2	6.3	0.2
SWS-4	4	4.2	8	0.5	2.1	2.3	7.2	0.2
SWS-5	5	5.2	9.5	0.8	2.7	2.8	8.2	0.6
SWS-6	6	6.2	11.5	1	3	3	9.8	1
SWS-8	8	8.2	15.2	1	3.2	3.3	13.4	1.8
SWS-10	10	10.2	18	1.5	4	3.8	15.1	3.2
SWS-12	12	14.2	24	1.5	4.8	4.6	21.1	6.6
SWS-16	16	18.8	30	2	5.3	4.8	26.2	10.6

使用例

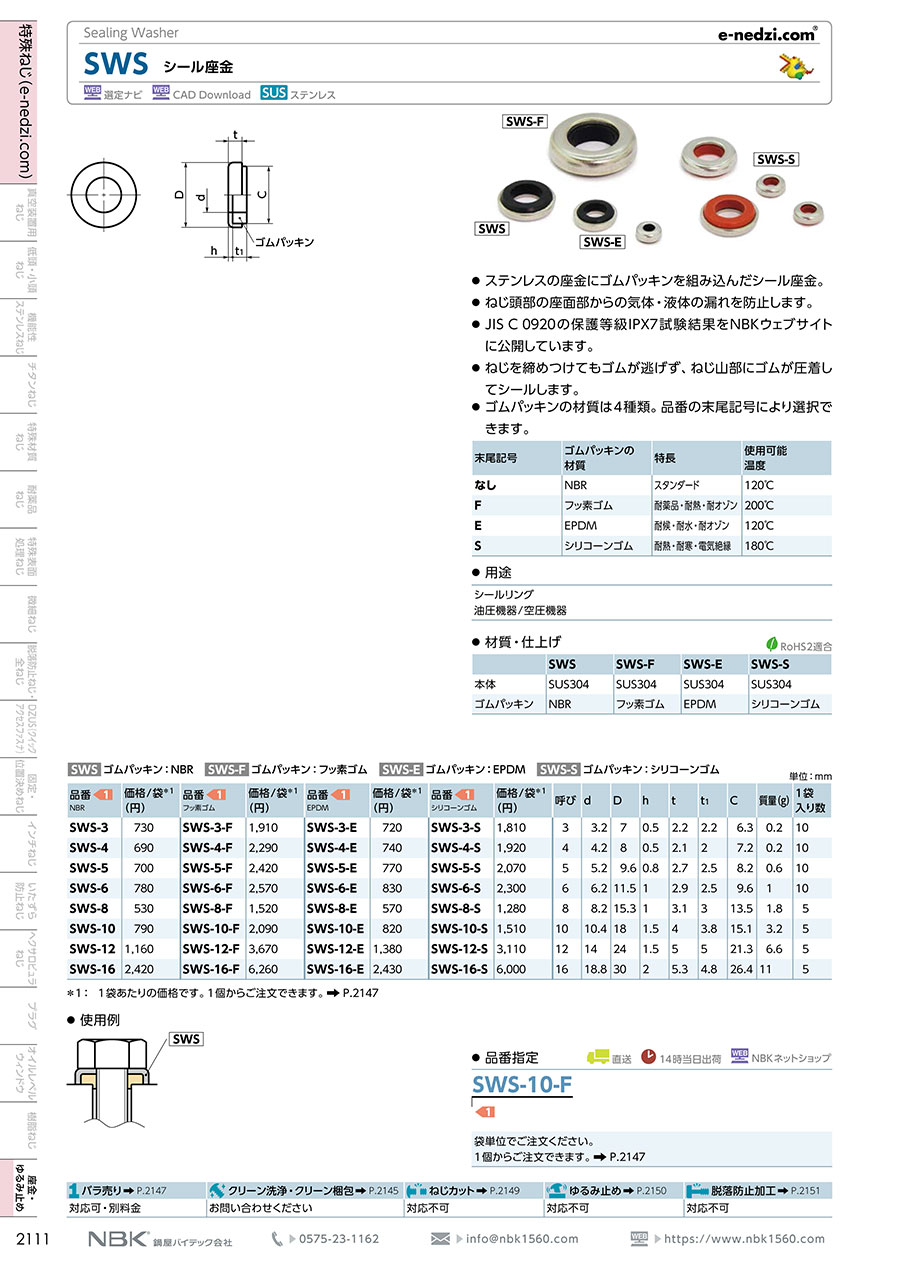

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

キーパー
シールワッシャー
大友製作所
パッキングワッシャー PM（NBR）

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
