3	5	0.5	M3	M3X5	M3-5	1個
3	6	0.5	M3	M3X6	M3-6	1個
3	8	0.5	M3	M3X8	M3-8	1個
3	10	0.5	M3	M3X10	M3-10	1個
3	12	0.5	M3	M3X12	M3-12	1個
3	16	0.5	M3	M3X16	M3-16	1個
3	20	0.5	M3	M3X20	M3-20	1個
4	8	0.7	M4	M4X8	M4-8	1個
4	10	0.7	M4	M4X10	M4-10	1個
4	12	0.7	M4	M4X12	M4-12	1個
4	16	0.7	M4	M4X16	M4-16	1個
5	10	0.8	M5	M5X10	M5-10	1個
5	12	0.8	M5	M5X12	M5-12	1個
5	16	0.8	M5	M5X16	M5-16	1個
5	20	0.8	M5	M5X20	M5-20	1個
5	25	0.8	M5	M5X25	M5-25	1個

通常単価(税別) (税込単価)	通常出荷日

1,579円 ( 1,737円 )	3日目
1,323円 ( 1,455円 )	4日目
1,368円 ( 1,505円 )	4日目
1,402円 ( 1,542円 )	4日目
1,550円 ( 1,705円 )	4日目
1,944円 ( 2,138円 )	4日目
2,053円 ( 2,258円 )	4日目
1,486円 ( 1,635円 )	4日目
1,486円 ( 1,635円 )	4日目
1,569円 ( 1,726円 )	4日目
1,754円 ( 1,929円 )	4日目
1,633円 ( 1,796円 )	4日目
1,712円 ( 1,883円 )	4日目
1,830円 ( 2,013円 )	4日目
1,981円 ( 2,179円 )	4日目
2,118円 ( 2,330円 )	4日目

基本情報

放出ガスが少なく、油やゴミの付着がないクリーン仕様の貫通穴付ボルト。
【特長】
・ガス抜き穴が機器・装置のねじ穴の底に溜まったガスを排出しやすくし、真空装置の真空引きをサポートする。
・特殊化学研磨処理・光輝処理により、表面を改質。アウトガスが極微量。
・非磁性。
【用途】
・真空装置／真空容器／FPD製造装置／半導体製造装置／電子顕微鏡。

商品情報

製品仕様

チタン六角穴付きボルト（ガス抜き穴つき）SVSTの外観

チタン六角穴付きボルト（ガス抜き穴つき）SVSTの寸法図

使用例

ねじ穴の底に溜まったガスはSVSTで、キリ穴に溜まったガスはSWAT-VFで排出します。

（単位：mm）

品番	M	L	D₁	L₁	B	d	質量（g）
SVST-M3-5	M3	5	5.5	3	2.5	1.2	0.38
SVST-M3-6	M3	6	5.5	3	2.5	1.2	0.4
SVST-M3-8	M3	8	5.5	3	2.5	1.2	0.45
SVST-M3-10	M3	10	5.5	3	2.5	1.2	0.5
SVST-M3-12	M3	12	5.5	3	2.5	1.2	0.54
SVST-M3-16	M3	16	5.5	3	2.5	1.2	0.66
SVST-M3-20	M3	20	5.5	3	2.5	1.2	0.77
SVST-M4-8	M4	8	7	4	3	1.5	0.94
SVST-M4-10	M4	10	7	4	3	1.5	1
SVST-M4-12	M4	12	7	4	3	1.5	1.1
SVST-M4-16	M4	16	7	4	3	1.5	1.3
SVST-M5-10	M5	10	8.5	5	4	1.5	1.5
SVST-M5-12	M5	12	8.5	5	4	1.5	1.7
SVST-M5-16	M5	16	8.5	5	4	1.5	2
SVST-M5-20	M5	20	8.5	5	4	1.5	2.3
SVST-M5-25	M5	25	8.5	5	4	1.5	2.7

カタログ

商品TOP

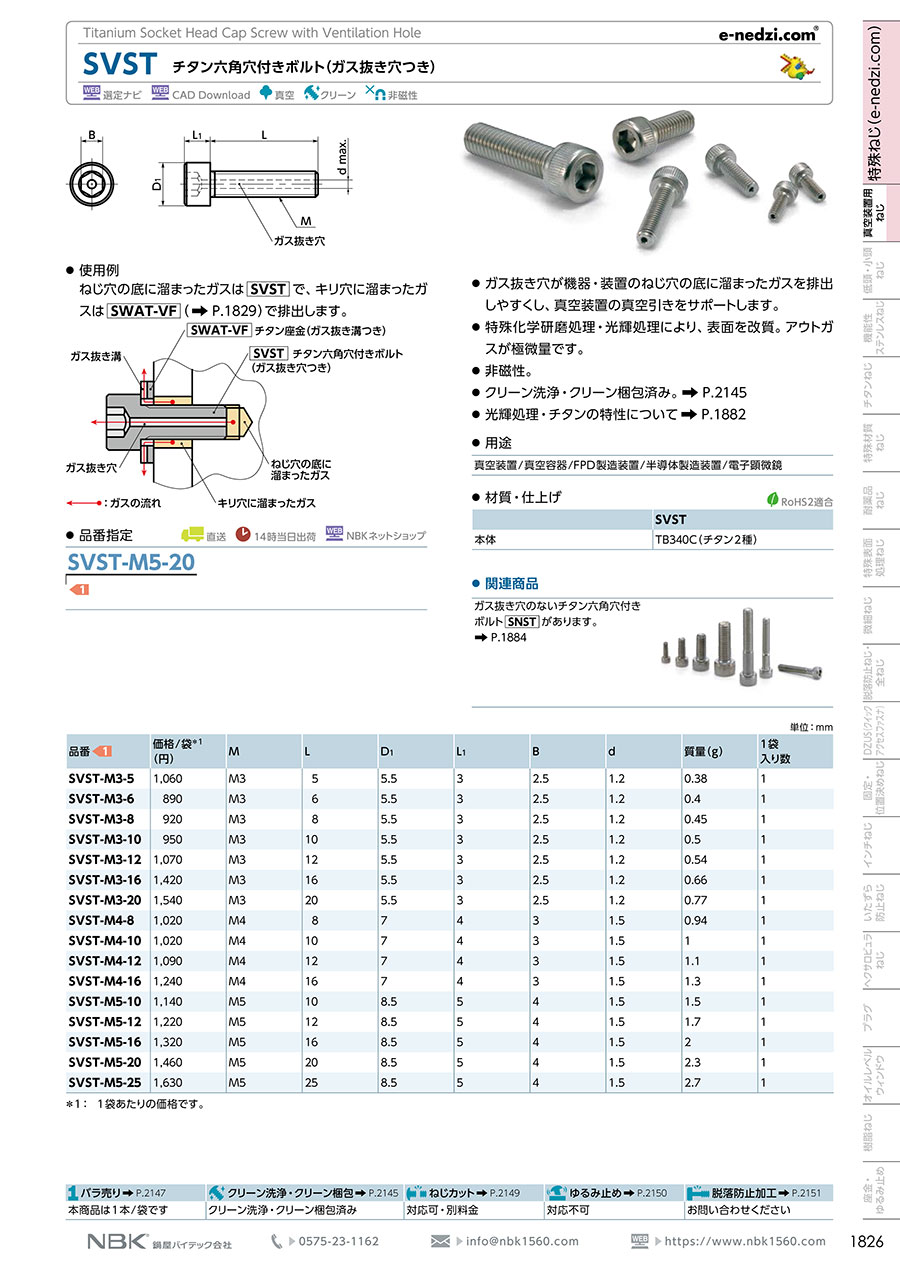

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
