薄型管用ナット SWN【1～20個入り】
未確定：候補が9型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
982円 ( 1,080円 ) | 在庫品1日目当日出荷可能 |
1,092円 ( 1,201円 ) | 在庫品1日目当日出荷可能 |
418円 ( 460円 ) | 3日目 |
1,067円 ( 1,174円 ) | 3日目 |
417円 ( 459円 ) | 在庫品1日目当日出荷可能 |
1,067円 ( 1,174円 ) | 在庫品1日目当日出荷可能 |
458円 ( 504円 ) | 在庫品1日目当日出荷可能 |
1,207円 ( 1,328円 ) | 在庫品1日目当日出荷可能 |
489円 ( 538円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
・管用の薄形ナット。
【用途】
・プラグの固定／配管・流体機器の接続。
商品情報
薄形管用ナット SWN-G／SWN-Mの仕様について
SWN-G／SWN-Mの外観
SWN-Gの形状図
SWN-Mの形状図
SWN-Gの寸法
（単位：mm）
| 品番 | G（PF） ねじの呼び |
B | C（約） | T | 1袋入り数 | 質量 （g） |
|---|---|---|---|---|---|---|
| SWN-3 | G3/8 | 19 | 22 | 3.5 | 1 | 2.6 |
| SWN-4 | G1/2 | 25 | 30 | 4 | 1 | 7.5 |
| SWN-6 | G3/4 | 32 | 35.5 | 5 | 1 | 11 |
| SWN-8 | G1 | 38 | 42.5 | 5 | 1 | 12 |
| SWN-16 | G2 | 65 | 73 | 6 | 1 | 43 |
SWN-Mの寸法
（単位：mm）
| 品番 | M | B | C（約） | T | 1袋入り数 | 質量 （g） |
|---|---|---|---|---|---|---|
| SWN-M6 | 6×0.75 | 9 | 10.4 | 2 | 20 | 0.7 |
| SWN-M7 | 7×0.75 | 11 | 12.7 | 2 | 20 | 1 |
| SWN-M8 | 8×0.75 | 11 | 12.7 | 2 | 20 | 0.9 |
| SWN-M9 | 9×0.75 | 12 | 13.9 | 2 | 20 | 0.9 |
| SWN-M10 | 10×0.75 | 14 | 16.2 | 2 | 20 | 1.4 |
材質・仕上げ
| - | SWN メートル細目ねじ | SWN 管用平行ねじ |
|---|---|---|
| 本体 | SWRCH10R 三価クロメート処理 |
真鍮 |

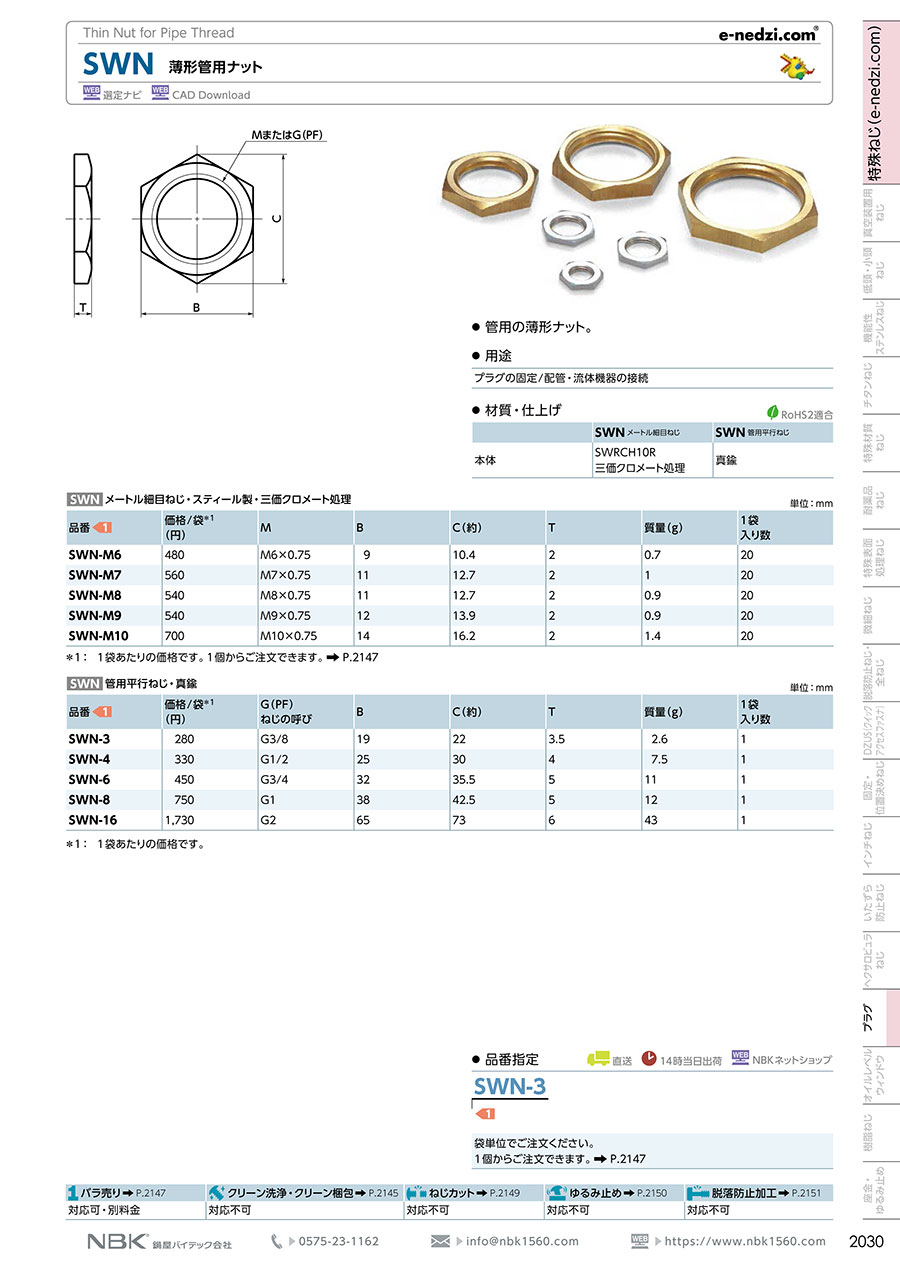

カタログ
商品担当おすすめ
薄型管用ナット SWNのレビュー
間違えて発注しました
3
3.02018/08/09
SWN-M6を発注するつもりで何故かSWN-6を発注してしまいました。急いでいたためスマホから慌てて注文したのがまずかっ...もっと読む
1人が参考にしています。
ダブルナットで固定したくて
5
5.02018/06/01
ダブルナット用に購入。特殊なものでも1個から購入できるので助かります。
1人が参考にしています。
ナット
4
4.02023/09/25
スペースがあまりない所にナットを取り付ける必要があったのでこちらの薄いナットを使用しました。何も問題なく使用できました。
0人が参考にしています。
ナット
5
5.02020/07/21
あまり使わないサイズも少量で買え、ホームセンターなどより安価で助かります
0人が参考にしています。
薄管用緩み留めに使用
4
4.02020/02/22
製品は堅牢で信頼性が高いと思います。次回も購入したいと思います。
0人が参考にしています。
よくあるご質問（FAQ）
Qクリーン洗浄は可能ですか？
A
可能です。クリーン洗浄サービスをご利用ください
