未確定：候補が2型番あります。
ねじ径 M(mm)
~mm- 6
- 10
長さ(L)(mm)
~mm- 45
- 50
取付穴ピッチ(mm)
~mm- 24
- 28
タイプ
~mmCAD
- 2D
- 3D
出荷日
- すべて
- 3日以内
- 9日以内
ロケーティングブロック SBN
- 通常単価(税別)
- 3,505円～4,198円
- 税込単価
- 3,856円～4,618円
ニッケルメッキ仕上げのロケーティングブロック。【特長】・ストッパボルトSSB-...
詳細情報を確認する- 材質
- SS400
- 仕上
- ニッケルメッキ
- 高さ(T) (mm)
- 30
- 幅（B） (mm)
- 22
- タイプ
- 並目ねじ
未確定：候補が2型番あります。
商品情報
ロケーティングブロック SBNの仕様
ロケーティングブロック SBNの外観

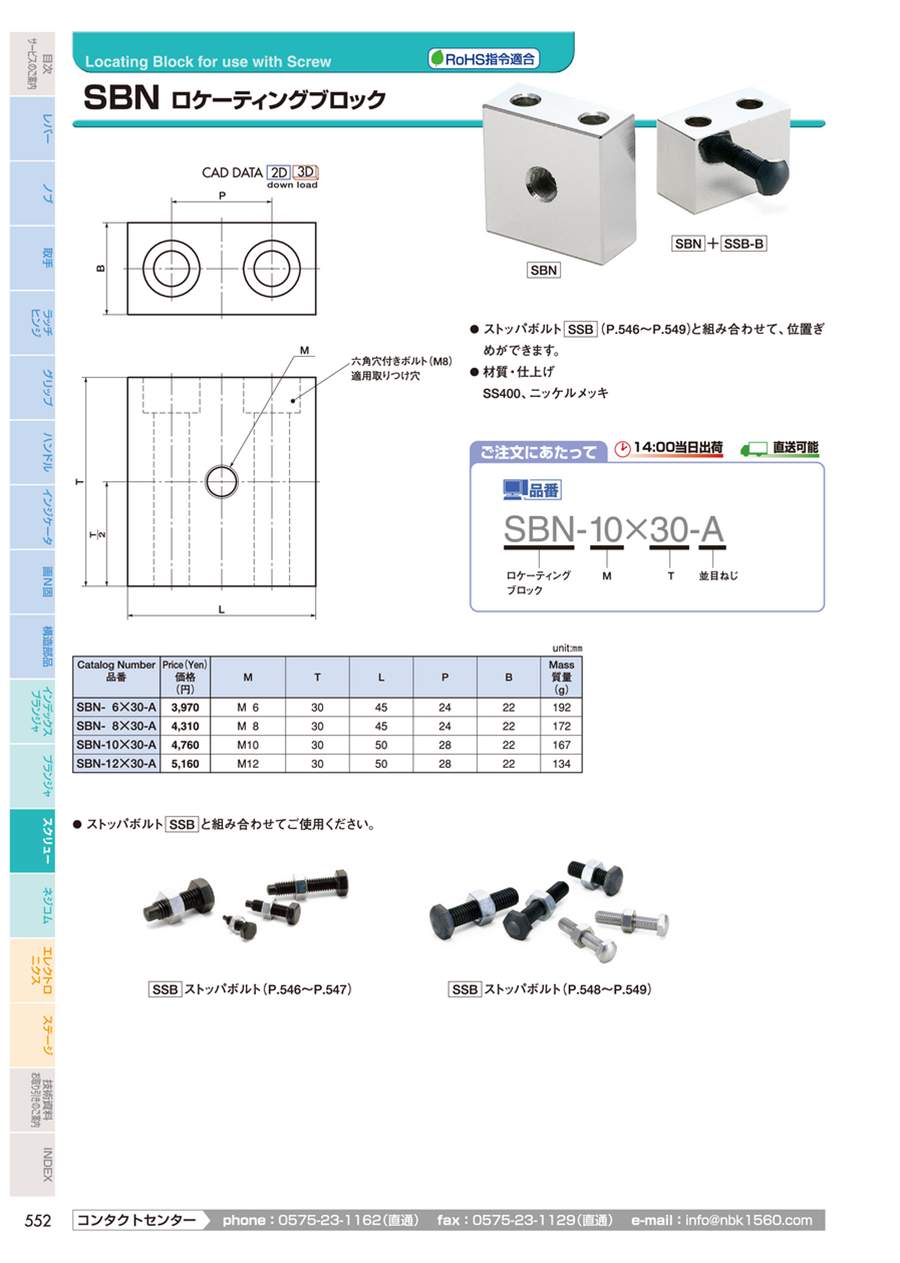

ロケーティングブロック SBNの寸法図
（単位：mm）
| 品番 | M（並目） | H | W | P | A | 質量（g） |
|---|---|---|---|---|---|---|
| SBN-6-30-A | M6 | 30 | 45 | 24 | 22 | 192 |
| SBN-8-30-A | M8 | 30 | 45 | 24 | 22 | 172 |
| SBN-10-30-A | M10 | 30 | 50 | 28 | 22 | 167 |
| SBN-12-30-A | M12 | 30 | 50 | 28 | 22 | 134 |
注意・禁止事項
- 記載の寸法・形状その他の規格は改良のため予告なく変更することがあります。
- 商品情報ページの制作には正確を期していますが、誤記・脱字による損害については責任を負いかねます。
