スラストパッド STP・STP-A・STP-K
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 654円～1,957円
- 税込単価
- 719円～2,153円
ワークの表面が傾いている場合などに効果的なスラストパッド。【特長】・グラブスク...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品情報
スラストパッド STP／STP-A／STP-Kの仕様
スラストパッド STP／STP-A／STP-Kの外観
スラストパッド STPの寸法図
- 本体材質：SUM22L
- 本体仕上げ：浸炭焼入れ
スラストパッド STP-Aの寸法図
- 本体材質：SUM22L
- 本体仕上げ：四三酸化鉄皮膜（黒）
スラストパッド STP-Kの寸法図
- 本体材質：SUM22L
- 本体仕上げ：四三酸化鉄皮膜（黒）
- プラスティックキャップ：ポリアセタール（白）
仕様
- スティール製グラブスクリュー＋スティール製スラストパッド（傾き5°）：SGT-STP
- スティール製グラブスクリュー＋スティール製スラストパッド（傾き12°）：SGT-STP-A
- スティール製グラブスクリュー＋プラスティックキャップつきスラストパッド（傾き12°）：SGT-STP-K
STP
（単位：mm）
| 品番 | M（並目） | D1 | d1 | H1 | e | B | 質量（g） |
|---|---|---|---|---|---|---|---|
| SGT-M6-STP12 | M6 | 12 | 10 | 7 | 2.2 | 3 | 8-12 |
| SGT-M8-STP16 | M8 | 16 | 12 | 9 | 3 | 4 | 18-29 |
| SGT-M10-STP20 | M10 | 20 | 15 | 11 | 3.6 | 5 | 36-53 |
| SGT-M12-STP25 | M12 | 25 | 18 | 13 | 4.5 | 6 | 62-98 |
| SGT-M16-STP32 | M16 | 32 | 22 | 15 | 5.3 | 8 | 132-210 |
| SGT-M20-STP40 | M20 | 40 | 28 | 16 | 5.6 | 10 | 254-397 |
STP-A：スタンダード／STP-K：プラスティックキャップつき
（単位：mm）
| 品番 | M（並目） | D1 | d1 | H1 | B | e | d | X | 質量（g） | |
|---|---|---|---|---|---|---|---|---|---|---|
| min. | max. | |||||||||
| SGT-M8-STP16-A | M8 | 16 | 15 | 8 | 4 | 2.2 | - | - | - | 22-33 |
| SGT-M10-STP20-A | M10 | 20 | 18 | 10 | 5 | 2.6 | - | - | - | 42-59 |
| SGT-M12-STP25-A | M12 | 25 | 21 | 11 | 6 | 2.9 | - | - | - | 66-102 |
| SGT-M16-STP32-A | M16 | 32 | 27 | 14 | 8 | 4.5 | - | - | - | 148-226 |
| SGT-M8-STP16-K | M8 | 19 | 15 | 9.5 | 4 | 2.2 | - | - | - | 23-34 |
| SGT-M10-STP20-K | M10 | 23 | 18 | 11.5 | 5 | 2.6 | - | - | - | 44-61 |
| SGT-M12-STP25-K | M12 | 28 | 21 | 12.5 | 6 | 2.9 | - | - | - | 69-105 |
| SGT-M16-STP32-K | M16 | 35 | 27 | 15.5 | 8 | 4.5 | - | - | - | 150-228 |

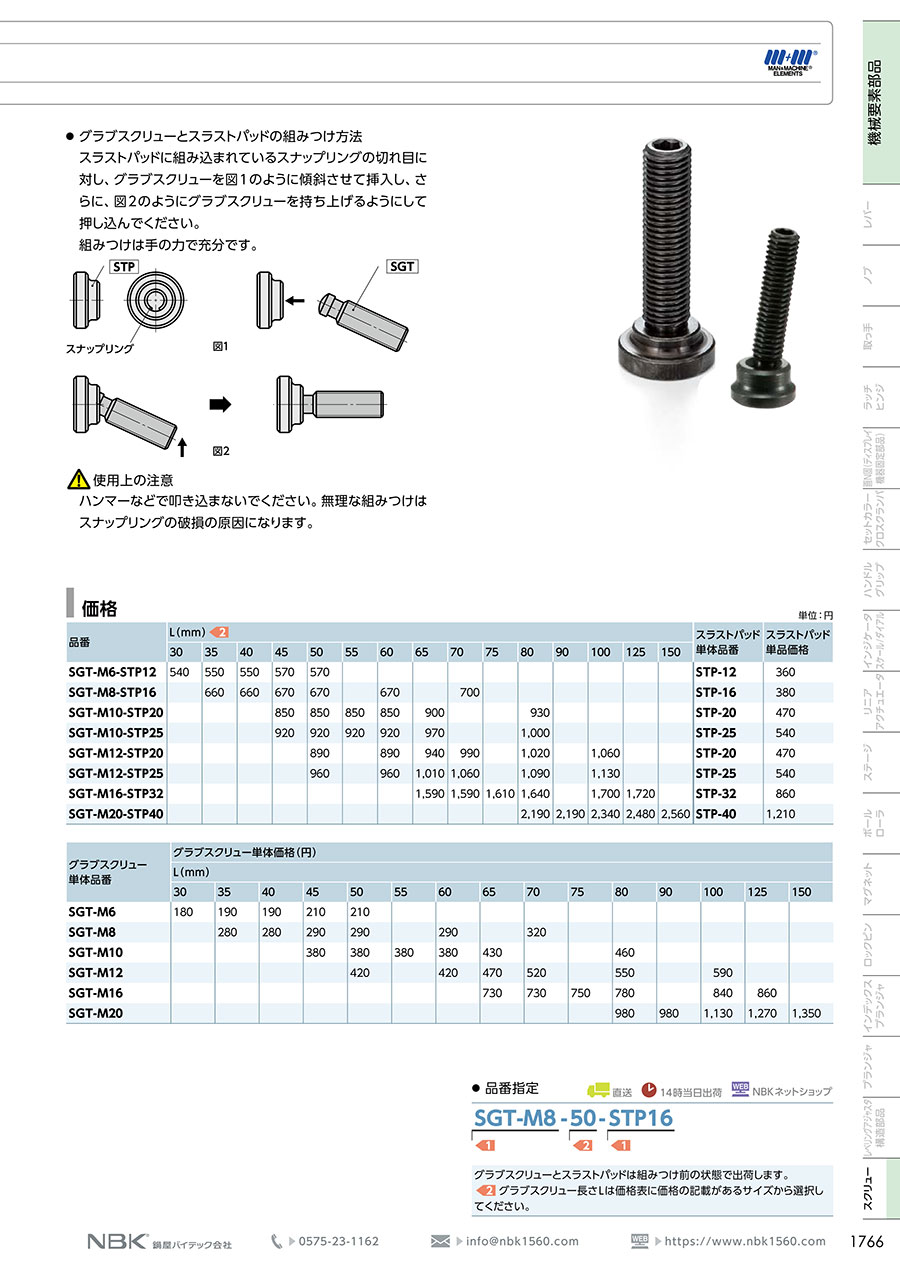

グラブスクリューとスラストパッドの組みつけ方法
取り付け方法（図1）
取り付け方法（図2）
グラブスクリューとスラストパッドの取り付けイメージ
SGT-STPの場合
スラストパッドに組み込まれているスナップリングの切れ目に対し、グラブスクリューを図1のように傾斜させて挿入し、さらに、図2のようにグラブスクリューを持ち上げるようにして押し込む。
組みつけは手の力で充分。
使用上の注意
ハンマーなどで叩き込まないでください。無理な組みつけはスナップリングの破損の原因になります。
注意・禁止事項
- 記載の寸法・形状その他の規格は改良のため予告なく変更することがあります。
- 商品情報ページの制作には正確を期していますが、誤記・脱字による損害については責任を負いかねます。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
654円 ( 719円 ) | 在庫品1日目当日出荷可能 |
741円 ( 815円 ) | 在庫品1日目当日出荷可能 |
1,017円 ( 1,119円 ) | 在庫品1日目当日出荷可能 |
741円 ( 815円 ) | 3日目 |
877円 ( 965円 ) | 3日目 |
1,144円 ( 1,258円 ) | 在庫品1日目当日出荷可能 |
1,032円 ( 1,135円 ) | 在庫品1日目当日出荷可能 |
1,036円 ( 1,140円 ) | 在庫品1日目当日出荷可能 |
1,329円 ( 1,462円 ) | 3日目 |
1,535円 ( 1,689円 ) | 3日目 |
1,957円 ( 2,153円 ) | 在庫品1日目当日出荷可能 |
1,792円 ( 1,971円 ) | 3日目 |
詳細情報
基本情報
ワークの表面が傾いている場合などに効果的なスラストパッド。
【特長】
・グラブスクリューSGTを別途購入し、セットで使用。
【用途】
・ワークの締めつけ・位置決め・ストッパなどに。
・組みつけ方法を参考にグラブスクリューとスラストパッドを組みつけて使用。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
