インデックスメカニズム LXY-A／LXYS-A

LXY-A

耐久性にすぐれたメカニズム

LXY-A/LXYS-Aの外観

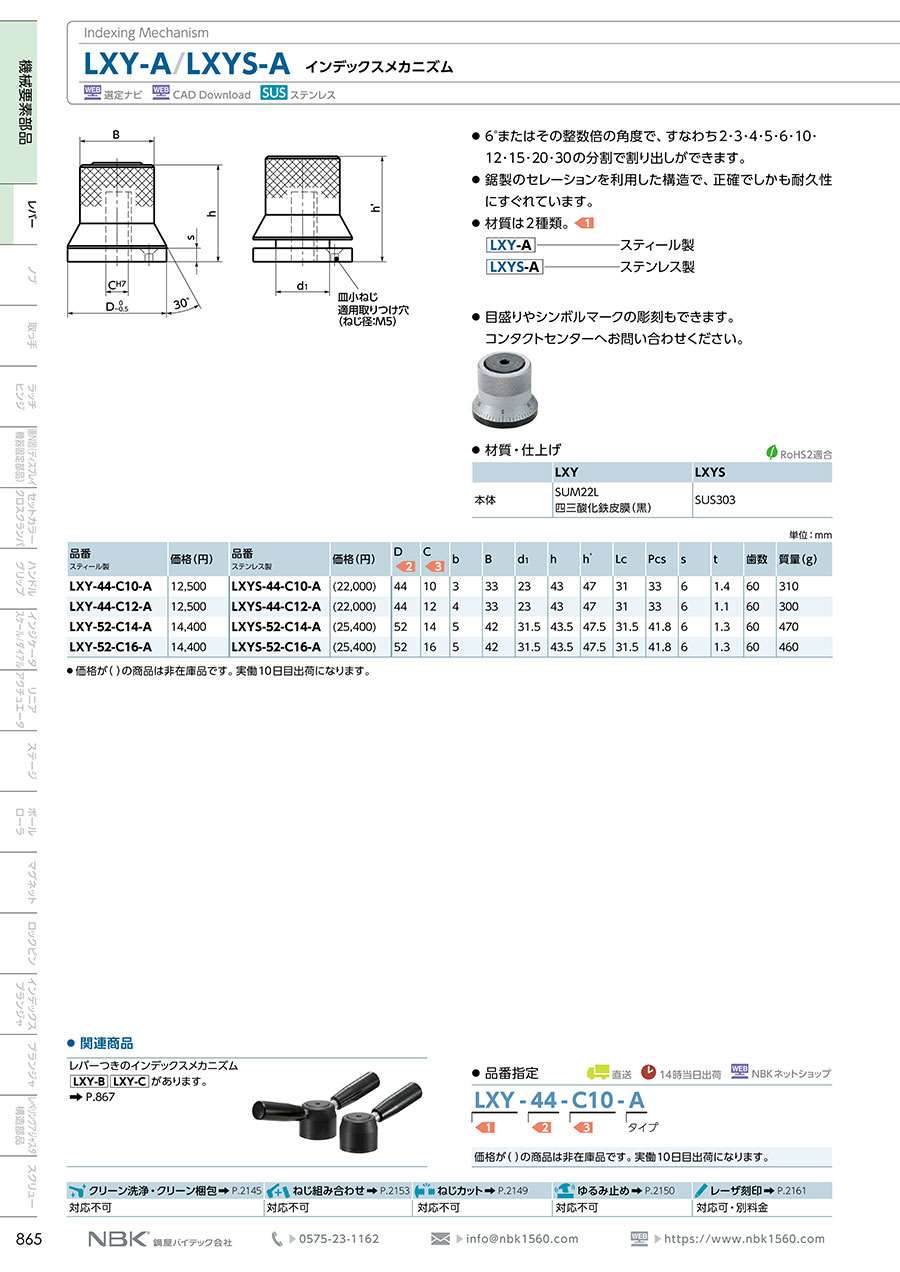

LXY-A/LXYS-Aの寸法図（皿小ねじ、適用取りつけ穴、ねじ径 : M5）

LXY-Aの内部構造

LXYの内部構造（アウターリングの内歯、ブシュ、スプリング、アウターリング、ロケーションリングスナップリング、ロケーションリングの外歯、ブシュの外歯）

LXYの内部構造

構造

インデックスメカニズムはそれ自体で完結したユニットで、角度調整と位置確保のためのメカニズムをコンパクトにまとめている。ユニットはつぎの3つのメインパーツからなっている。

ブシュ

キーあるいはピンなどによりシャフトに固定。外周にはセレーションが加工されている。

ロケーションリング

皿小ねじ（ねじ径 : M5）3本を使用して機械・装置に固定。外周にはセレーションが加工されている。ブシュはロケーションリングに対し自由に回転。

アウターリング

ロックした状態において、アウターリングの内周に加工されたセレーションはブシュおよびロケーションリングのセレーションとかみ合う。

LXYの使用方法（皿小ねじでロケーションリングを機械に固定）

LXYの使用方法（割り出し・位置決めのための穴 : 60°・3ヵ所での割り出し）

使用方法

1. 1.アウターリングを引き上げれば、内蔵されたスプリングが圧縮され、アウターリングのセレーションはロケーションリングのセレーションからはずれる。
2. 2.アウターリングのセレーションはブシュのセレーションとはかみ合っており、アウターリングをまわせばシャフトは自由に回転。
3. 3.アウターリングを離せばスプリングの力でもどり、ロケーションリングのセレーションと再びかみ合い、ロックの状態になる。

決められた角度、決められた位置にのみ割り出しを行う場合

ロケーションリングに対してブシュ（=シャフト）が対応する位置になったときにのみ結合するように、ロケーションリングにピンを立てる。
ブシュには、ピンがはまり込む穴を所定の位置に加工。セレーションのかみ合いで正確な位置決めができるため、この穴の加工はラフなもので充分。
目盛りやシンボルマークをつけておけばより使いやすくなる。
