フランジ付き六角穴付きスクリュープラグ SPN-L

Name: フランジ付き六角穴付きスクリュープラグ SPN-L
Brand: 鍋屋バイテック
SKU: 221000233485
Rating: 4.2 (4 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

4.2

平均満足度4.2

この商品のレビューをみる（4件）

通常単価(税別): 512円～4,339円

税込単価: 563円～4,773円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

フランジ付き六角穴付きスクリュープラグ SFF・SFFS

通常価格(税別)： 270円 (税込価格：297円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

フランジ付き六角穴付きスクリュープラグ SFM/SFMS

通常価格(税別)： 544円 (税込価格：598円)

通常出荷日：在庫品1日目

高油圧仕様のスクリュープラグ。【特長】・メートル細目ねじと管用平行ねじを標準化...

詳細情報を確認する

取付穴形状
六角穴
形状
フランジ付き
材質
SUM22L
表面処理
三価クロメート
パック/バラ
バラ
オイルシール材質
NBR（黒）
使用可能温度 (℃)
100

未確定：候補が17型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

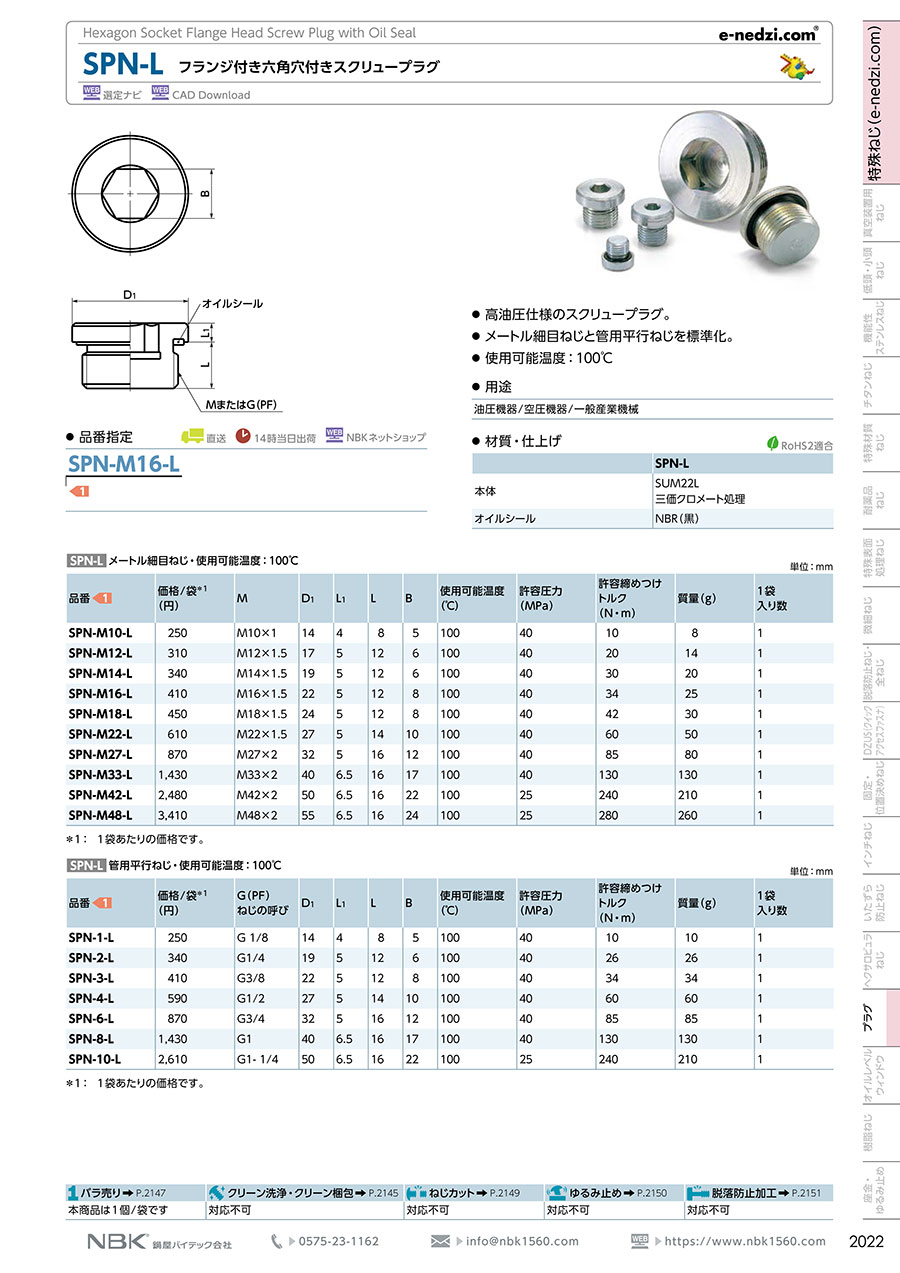

フランジ付き六角穴付きスクリュープラグ SPN-Lの仕様

フランジ付き六角穴付きスクリュープラグ SPN-Lの外観

フランジ付き六角穴付きスクリュープラグ SPN-Lの寸法図

メートル細目ねじ

（単位：mm）

品番	M	D₁	L₁	L	B	使用可能温度（℃）	許容圧力（MPa）	許容締めつけトルク（N・m）	質量（g）
SPN-M10-L	M10×1	14	4	8	5	100	40	10	8
SPN-M12-L	M12×1.5	17	5	12	6	100	40	20	14
SPN-M14-L	M14×1.5	19	5	12	6	100	40	30	20
SPN-M16-L	M16×1.5	22	5	12	8	100	40	34	25
SPN-M18-L	M18×1.5	24	5	12	8	100	40	42	30
SPN-M22-L	M22×1.5	27	5	14	10	100	40	60	50
SPN-M27-L	M27×2	32	5	16	12	100	40	85	80
SPN-M33-L	M33×2	40	6.5	16	17	100	40	130	130
SPN-M42-L	M42×2	50	6.5	16	22	100	25	240	210
SPN-M48-L	M48×2	55	6.5	16	24	100	25	280	260

管用平行ねじ

（単位：mm）

品番	G（PF）ねじの呼び	D₁	L₁	L	B	使用可能温度（℃）	許容圧力（MPa）	許容締めつけトルク（N・m）	質量（g）
SPN-1-L	G1/8	14	4	8	5	100	40	10	10
SPN-2-L	G1/4	19	5	12	6	100	40	26	26
SPN-3-L	G3/8	22	5	12	8	100	40	34	34
SPN-4-L	G1/2	27	5	14	10	100	40	60	60
SPN-6-L	G3/4	32	5	16	12	100	40	85	85
SPN-8-L	G1	40	6.5	16	17	100	40	130	130
SPN-10-L	G1-1/4	50	6.5	16	22	100	25	240	210

注意・禁止事項

記載の寸法・形状その他の規格は改良のため予告なく変更することがあります。
商品情報ページの制作には正確を期していますが、誤記・脱字による損害については責任を負いかねます。

型番リスト

表示件数

型番

ねじの呼び（M）

長さ

(mm)

ねじの呼び（G）

最小発注数量

-	8	1/8	1個
-	12	1/4	1個
-	12	3/8	1個
-	14	1/2	1個
-	16	3/4	1個
-	16	1	1個
-	16	1 1/4	1個
10	8	-	1個
12	12	-	1個
14	12	-	1個
16	12	-	1個
18	12	-	1個
22	14	-	1個
27	16	-	1個
33	16	-	1個
42	16	-	1個
48	16	-	1個

通常単価(税別) (税込単価)	通常出荷日

512円 ( 563円 )	在庫品1日目当日出荷可能
573円 ( 630円 )	在庫品1日目当日出荷可能
809円 ( 890円 )	在庫品1日目当日出荷可能
949円 ( 1,044円 )	在庫品1日目当日出荷可能
1,348円 ( 1,483円 )	在庫品1日目当日出荷可能
2,125円 ( 2,338円 )	在庫品1日目当日出荷可能
3,462円 ( 3,808円 )	3日目
512円 ( 563円 )	在庫品1日目当日出荷可能
521円 ( 573円 )	在庫品1日目当日出荷可能
687円 ( 756円 )	3日目
675円 ( 743円 )	在庫品1日目当日出荷可能
902円 ( 992円 )	3日目
994円 ( 1,093円 )	在庫品1日目当日出荷可能
1,542円 ( 1,696円 )	3日目
2,318円 ( 2,550円 )	3日目
3,277円 ( 3,605円 )	3日目
4,339円 ( 4,773円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

高油圧仕様のスクリュープラグ。
【特長】
・メートル細目ねじと管用平行ねじを標準化。
【用途】
・油圧機器／空圧機器／一般産業機械。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
