鍋屋バイテック

フランジ付き六角穴付きスクリュープラグ SFM/SFMS

Name: フランジ付き六角穴付きスクリュープラグ SFM/SFMS
Brand: 鍋屋バイテック
SKU: 221000233474
Rating: 4 (3 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度4.0

この商品のレビューをみる（3件）

通常単価(税別): 544円～2,982円

税込単価: 598円～3,280円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

六角穴付き平行スクリュープラグ SFP

通常価格(税別)： 434円 (税込価格：477円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

フランジ付き六角穴付きスクリュープラグ SPN-L

4.3

通常価格(税別)： 512円 (税込価格：563円)

通常出荷日：在庫品1日目

Oリングが付属したフランジ付き六角穴付きスクリュープラグ。【特長】・平行ねじの...

詳細情報を確認する

取付穴形状
六角穴
形状
フランジ付き
パック/バラ
バラ

未確定：候補が24型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

フランジ付き六角穴付きスクリュープラグ SFM／SFMSの仕様

フランジ付き六角穴付きスクリュープラグ SFMの外観

本体材質：SCM435（硬度32-42HRC）
本体仕上げ：四三酸化鉄皮膜（黒）
Oリング材質：ニトリルゴム（JIS B 2401の1種B）

フランジ付き六角穴付きスクリュープラグ SFMSの外観

本体材質：SUS304
Oリング材質：フッ素ゴム（JIS B 2401の4種D）

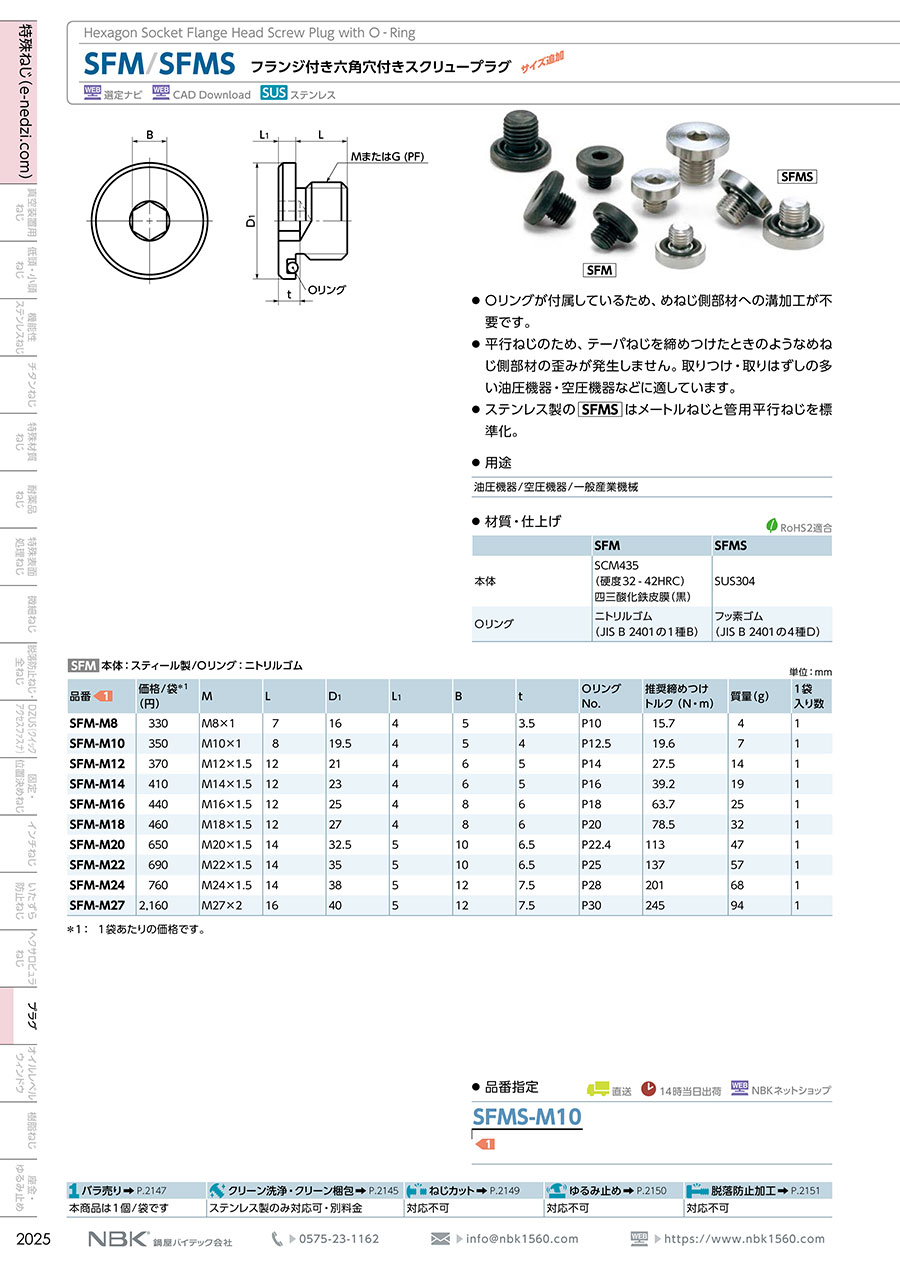

フランジ付き六角穴付きスクリュープラグ SFM／SFMSの寸法図

SFM

（単位：mm）

品番	M	L	D₁	L₁	B	t	Oリング No.	推奨締めつけトルク（N・m）	質量（g）
SFM-M8	M8×1	7	16	4	5	3.5	P10	15.7	4
SFM-M10	M10×1	8	19.5	4	5	4	P12.5	19.6	7
SFM-M12	M12×1.5	12	21	4	6	5	P14	27.5	14
SFM-M14	M14×1.5	12	23	4	6	5	P16	39.2	19
SFM-M16	M16×1.5	12	25	4	8	6	P18	63.7	25
SFM-M18	M18×1.5	12	27	4	8	6	P20	78.5	32
SFM-M20	M20×1.5	14	32.5	5	10	6.5	P22.4	113	47
SFM-M22	M22×1.5	14	35	5	10	6.5	P25	137	57
SFM-M24	M24×1.5	14	38	5	12	7.5	P28	201	68
SFM-M27	M27×2	16	40	5	12	7.5	P30	245	94

SFMS（メートルねじ）

（単位：mm）

品番	M	L	D₁	L₁	B	t	Oリング No.	推奨締めつけトルク（N・m）	質量（g）
SFMS-M5	M5×0.8	6.5	12	3.5	2.5	2	P7	3	3.1
SFMS-M6	M6×1	7	13	3.5	3	2.5	P8	5	3.6
SFMS-M8	M8×1	7	16	4	5	3.5	P10	10.9	6.6
SFMS-M8-CS	M8×1.25	8	16	4	4	3.5	P10	10.9	7.1
SFMS-M10	M10×1	8	19.5	4	5	4	P12.5	13.7	11
SFMS-M10-CS	M10×1.5	9	19.5	4	4	4	P12.5	13.7	11
SFMS-M12	M12×1.5	12	21	4	6	5	P14	19.2	16
SFMS-M14	M14×1.5	12	23	4	6	5	P16	27.4	21
SFMS-M16	M16×1.5	12	25	4	8	6	P18	44.5	25
SFMS-M18	M18×1.5	12	27	4	8	6	P20	54.9	32
SFMS-M20	M20×1.5	14	32.5	5	10	6.5	P22.4	78.9	50
SFMS-M22	M22×1.5	14	35	5	10	6.5	P25	96.1	61
SFMS-M24	M24×1.5	14	38	5	12	7.5	P28	141	68
SFMS-M27	M27×2	16	40	5	12	7.5	P30	172	94

注意・禁止事項

記載の寸法・形状その他の規格は改良のため予告なく変更することがあります。
商品情報ページの制作には正確を期していますが、誤記・脱字による損害については責任を負いかねます。

型番リスト

表示件数

型番

ねじの呼び（M）

材質

長さ

(mm)

表面処理

Oリング材質

最小発注数量

8	[スチール] SCM435	7	四三酸化鉄皮膜	ニトリルゴム（JIS B 2401の1種B）	1個
10	[スチール] SCM435	8	四三酸化鉄皮膜	ニトリルゴム（JIS B 2401の1種B）	1個
12	[スチール] SCM435	12	四三酸化鉄皮膜	ニトリルゴム（JIS B 2401の1種B）	1個
14	[スチール] SCM435	12	四三酸化鉄皮膜	ニトリルゴム（JIS B 2401の1種B）	1個
16	[スチール] SCM435	12	四三酸化鉄皮膜	ニトリルゴム（JIS B 2401の1種B）	1個
18	[スチール] SCM435	12	四三酸化鉄皮膜	ニトリルゴム（JIS B 2401の1種B）	1個
20	[スチール] SCM435	14	四三酸化鉄皮膜	ニトリルゴム（JIS B 2401の1種B）	1個
22	[スチール] SCM435	14	四三酸化鉄皮膜	ニトリルゴム（JIS B 2401の1種B）	1個
24	[スチール] SCM435	14	四三酸化鉄皮膜	ニトリルゴム（JIS B 2401の1種B）	1個
27	[スチール] SCM435	16	四三酸化鉄皮膜	ニトリルゴム（JIS B 2401の1種B）	1個
5	[ステンレス] SUS304	6.5	なし	フッ素ゴム（JIS B 2401の4種D）	1個
6	[ステンレス] SUS304	7	なし	フッ素ゴム（JIS B 2401の4種D）	1個
8	[ステンレス] SUS304	7	なし	フッ素ゴム（JIS B 2401の4種D）	1個
8	[ステンレス] SUS304	8	なし	フッ素ゴム（JIS B 2401の4種D）	1個
10	[ステンレス] SUS304	8	なし	フッ素ゴム（JIS B 2401の4種D）	1個
10	[ステンレス] SUS304	9	なし	フッ素ゴム（JIS B 2401の4種D）	1個
12	[ステンレス] SUS304	12	なし	フッ素ゴム（JIS B 2401の4種D）	1個
14	[ステンレス] SUS304	12	なし	フッ素ゴム（JIS B 2401の4種D）	1個
16	[ステンレス] SUS304	12	なし	フッ素ゴム（JIS B 2401の4種D）	1個
18	[ステンレス] SUS304	12	なし	フッ素ゴム（JIS B 2401の4種D）	1個
20	[ステンレス] SUS304	14	なし	フッ素ゴム（JIS B 2401の4種D）	1個
22	[ステンレス] SUS304	14	なし	フッ素ゴム（JIS B 2401の4種D）	1個
24	[ステンレス] SUS304	14	なし	フッ素ゴム（JIS B 2401の4種D）	1個
27	[ステンレス] SUS304	16	なし	フッ素ゴム（JIS B 2401の4種D）	1個

通常単価(税別) (税込単価)	通常出荷日

544円 ( 598円 )	在庫品1日目当日出荷可能
686円 ( 755円 )	3日目
733円 ( 806円 )	3日目
724円 ( 796円 )	在庫品1日目当日出荷可能
841円 ( 925円 )	3日目
867円 ( 954円 )	在庫品1日目当日出荷可能
1,161円 ( 1,277円 )	在庫品1日目当日出荷可能
1,076円 ( 1,184円 )	在庫品1日目当日出荷可能
1,226円 ( 1,349円 )	3日目
2,853円 ( 3,138円 )	在庫品1日目当日出荷可能
1,207円 ( 1,328円 )	在庫品1日目当日出荷可能
1,207円 ( 1,328円 )	在庫品1日目当日出荷可能
1,147円 ( 1,262円 )	在庫品1日目当日出荷可能
1,241円 ( 1,365円 )	在庫品1日目当日出荷可能
1,238円 ( 1,362円 )	在庫品1日目当日出荷可能
1,564円 ( 1,720円 )	在庫品1日目当日出荷可能
1,376円 ( 1,514円 )	在庫品1日目当日出荷可能
1,463円 ( 1,609円 )	在庫品1日目当日出荷可能
1,612円 ( 1,773円 )	3日目
1,685円 ( 1,854円 )	在庫品1日目当日出荷可能
1,932円 ( 2,125円 )	在庫品1日目当日出荷可能
2,156円 ( 2,372円 )	在庫品1日目当日出荷可能
2,475円 ( 2,723円 )	在庫品1日目当日出荷可能
2,982円 ( 3,280円 )	3日目

詳細情報

基本情報

基本情報

Oリングが付属したフランジ付き六角穴付きスクリュープラグ。
【特長】
・平行ねじのためテーパねじを締めつけたときのような、めねじ側部材の歪みが発生しない。
【用途】
・取りつけ・取りはずしの多い油圧機器・空圧機器などの用途に適している。
・油圧機器／空圧機器／一般産業機械。
