高強度六角穴付きボルト SNSX

Name: 高強度六角穴付きボルト SNSX
Brand: 鍋屋バイテック
SKU: 221000233407
Rating: 4.5 (2 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

4.5

平均満足度4.5

この商品のレビューをみる（2件）

通常単価(税別): 215円～2,661円

税込単価: 237円～2,927円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

高強度ステンレス六角穴付きボルト SNSLG

通常価格(税別)： 345円 (税込価格：380円)

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

六角穴付きボルト（SUS310S） SNSJ

通常価格(税別)： 962円 (税込価格：1,058円)

通常出荷日：在庫品1日目

【特長】・ステンレス製の高強度六角穴付きボルト。（強度区分8.8・10.9）・...

詳細情報を確認する

材質
ステンレス
表面処理
なし
ねじ山種類
メートル並目
販売単位
バラ(1個から購入可能)
取付穴形状
六角穴
基本形状
標準（丸）
追加形状
標準

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

未確定：候補が50型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

材質・仕上げ

SNSX-88 : 本体SUS316L HiMo、強度区分8.8
SNSX-109 : 本体SUS316L HiMo、強度区分10.9

規格表

SNSX-88

単位：mm

型番	M	L										強度区分	D1	L1	B	L2^*1	質量（g）
SNSX-M3-88	M3	6	8	10	12	16	20	25	-	-	-	8.8	5.5	3	2.5	18（L=25）	0.71 - 1.6
SNSX-M4-88	M4	6	8	10	12	16	20	25	-	-	-	8.8	7	4	3	全ねじ	1.5 - 3.2
SNSX-M5-88	M5	-	-	10	12	16	20	25	30	-	-	8.8	8.5	5	4	22（L=30）	2.7 - 5.6
SNSX-M6-88	M6	-	-	-	12	16	20	25	30	-	-	8.8	10	6	5	全ねじ	5.1 - 8.3
SNSX-M8-88	M8	-	-	-	-	16	20	25	30	35	40	8.8	13	8	6	28（L=40）	12 - 21

SNSX-109

単位：mm

型番	M	L						強度区分	D1	L1	B	L2^*1	質量（g）
SNSX-M6-109	M6	16	20	25	30	40	50	10.9	10	6	5	24（L≧40）	5.8 - 13
SNSX-M8-109	M8	16	20	25	30	40	50	10.9	13	8	6	28（L≧40）	12 - 25
SNSX-M10-109	M10	-	20	25	30	40	50	10.9	16	10	8	32（L=50）	23 - 39
SNSX-M12-109	M12	-	-	-	30	40	50	10.9	18	12	10	全ねじ	39 - 55

*1： L が（）の寸法以外の場合は全ねじ

選定サポート情報

注文例

（1）M （2）L （3）材質・仕上げ

性能・試験情報

金属材料別腐蝕試験結果

SNSXに使用されているSUS316L HiMo鋼は炭素を減少させ、Cr、Ni、Moを増加させた特殊合金鋼。低炭素化は粒界腐蝕割れに対し高い抵抗力を示し、CrとMoの増加は孔食・隙間腐蝕への抵抗を高める。またNiの増加は応力腐蝕割れのリスクを低減させる効果がある。
表は海洋環境と同じ状態に10年間さらした場合の腐蝕の度合いを示し、CR3以下は腐蝕の発生はない。

機械的性質

型番・強度区分＼特性	引張強さ(N/mm²)	耐力(N/mm²)	破断後の伸び最小(mm)
A2-50・A4-50	500	210	0.6d
A2-70・A4-70	700	450	0.4d
SNSX-88 8.8	800	640	0.3d
SNSX-109 10.9	1000	900	0.2d

表中の数値は参考値であり、保証値ではない

温度別耐力（N / mm²）

型番・材質	20℃	100℃	200℃	300℃	400℃	500℃	600℃
SNSX-88 SUS316L HiMo	640	576	576	544	512	480	448
SNSX-109 SUS316L HiMo	900	855	855	855	810	810	765
SUSXM7	450	382	360	337	915	-	-
SCM435	1100	1020	925	825	-	-	-

表中の数値は参考値であり、保証値ではない

硫酸腐蝕テスト（H2SO4、50℃、mm / 年）

型番・材質＼濃度	3%	10%	20%
SUS304	1.08	3	-
SUS316、SUS316L	0	0.3	1.3
SNSX-88 SNSX-109	0	0	0.44

表中の数値は参考値であり、保証値ではない

製品比較情報

型番・材質	透磁率
SNSX-88 SUS316L HiMo	1.006
SNSX-109 SUS316L HiMo	1.007
SNSL SUS316L	1.015
SUSXM7	1.4

表中の数値は参考値であり、保証値ではない

型番リスト

表示件数

型番

ねじの呼び(M)

長さL

(mm)

強度区分（ステンレス）

ピッチ

(mm)

ねじ種類

ねじM径

サイズ（X表記）

サイズ（-表記）

最小発注数量

3	6	8.8	0.5	全ねじ	M3	M3X6	M3-6	1個
3	8	8.8	0.5	全ねじ	M3	M3X8	M3-8	1個
3	10	8.8	0.5	全ねじ	M3	M3X10	M3-10	1個
3	12	8.8	0.5	全ねじ	M3	M3X12	M3-12	1個
3	16	8.8	0.5	全ねじ	M3	M3X16	M3-16	1個
3	20	8.8	0.5	全ねじ	M3	M3X20	M3-20	1個
3	25	8.8	0.5	半ねじ	M3	M3X25	M3-25	1個
4	6	8.8	0.7	全ねじ	M4	M4X6	M4-6	1個
4	8	8.8	0.7	全ねじ	M4	M4X8	M4-8	1個
4	10	8.8	0.7	全ねじ	M4	M4X10	M4-10	1個
4	12	8.8	0.7	全ねじ	M4	M4X12	M4-12	1個
4	16	8.8	0.7	全ねじ	M4	M4X16	M4-16	1個
4	20	8.8	0.7	全ねじ	M4	M4X20	M4-20	1個
4	25	8.8	0.7	全ねじ	M4	M4X25	M4-25	1個
5	10	8.8	0.8	全ねじ	M5	M5X10	M5-10	1個
5	12	8.8	0.8	全ねじ	M5	M5X12	M5-12	1個
5	16	8.8	0.8	全ねじ	M5	M5X16	M5-16	1個
5	20	8.8	0.8	全ねじ	M5	M5X20	M5-20	1個
5	25	8.8	0.8	全ねじ	M5	M5X25	M5-25	1個
5	30	8.8	0.8	半ねじ	M5	M5X30	M5-30	1個
6	12	8.8	1	全ねじ	M6	M6X12	M6-12	1個
6	16	8.8	1	全ねじ	M6	M6X16	M6-16	1個
6	16	10.9	1	全ねじ	M6	M6X16	M6-16	1個
6	20	8.8	1	全ねじ	M6	M6X20	M6-20	1個
6	20	10.9	1	全ねじ	M6	M6X20	M6-20	1個
6	25	8.8	1	全ねじ	M6	M6X25	M6-25	1個
6	25	10.9	1	全ねじ	M6	M6X25	M6-25	1個
6	30	8.8	1	全ねじ	M6	M6X30	M6-30	1個
6	30	10.9	1	全ねじ	M6	M6X30	M6-30	1個
6	40	10.9	1	半ねじ	M6	M6X40	M6-40	1個
6	50	10.9	1	半ねじ	M6	M6X50	M6-50	1個
8	16	8.8	1.25	全ねじ	M8	M8X16	M8-16	1個
8	16	10.9	1.25	全ねじ	M8	M8X16	M8-16	1個
8	20	8.8	1.25	全ねじ	M8	M8X20	M8-20	1個
8	20	10.9	1.25	全ねじ	M8	M8X20	M8-20	1個
8	25	8.8	1.25	全ねじ	M8	M8X25	M8-25	1個
8	25	10.9	1.25	全ねじ	M8	M8X25	M8-25	1個
8	30	8.8	1.25	全ねじ	M8	M8X30	M8-30	1個
8	30	10.9	1.25	全ねじ	M8	M8X30	M8-30	1個
8	35	8.8	1.25	全ねじ	M8	M8X35	M8-35	1個
8	40	8.8	1.25	半ねじ	M8	M8X40	M8-40	1個
8	40	10.9	1.25	半ねじ	M8	M8X40	M8-40	1個
8	50	10.9	1.25	半ねじ	M8	M8X50	M8-50	1個
10	20	10.9	1.5	全ねじ	M10	M10X20	M10-20	1個
10	30	10.9	1.5	全ねじ	M10	M10X30	M10-30	1個
10	40	10.9	1.5	全ねじ	M10	M10X40	M10-40	1個
10	50	10.9	1.5	半ねじ	M10	M10X50	M10-50	1個
12	30	10.9	1.75	全ねじ	M12	M12X30	M12-30	1個
12	40	10.9	1.75	全ねじ	M12	M12X40	M12-40	1個
12	50	10.9	1.75	全ねじ	M12	M12X50	M12-50	1個

通常単価(税別) (税込単価)	通常出荷日

231円 ( 254円 )	3日目
254円 ( 279円 )	3日目
215円 ( 237円 )	在庫品1日目当日出荷可能
307円 ( 338円 )	3日目
333円 ( 366円 )	3日目
418円 ( 460円 )	3日目
460円 ( 506円 )	3日目
267円 ( 294円 )	3日目
293円 ( 322円 )	在庫品1日目当日出荷可能
267円 ( 294円 )	在庫品1日目当日出荷可能
320円 ( 352円 )	3日目
284円 ( 312円 )	在庫品1日目当日出荷可能
404円 ( 444円 )	3日目
433円 ( 476円 )	3日目
440円 ( 484円 )	3日目
354円 ( 389円 )	3日目
370円 ( 407円 )	在庫品1日目当日出荷可能
354円 ( 389円 )	在庫品1日目当日出荷可能
437円 ( 481円 )	3日目
527円 ( 580円 )	3日目
337円 ( 371円 )	3日目
533円 ( 586円 )	3日目
531円 ( 584円 )	3日目
427円 ( 470円 )	3日目
531円 ( 584円 )	3日目
470円 ( 517円 )	3日目
560円 ( 616円 )	3日目
672円 ( 739円 )	3日目
663円 ( 729円 )	10日目
839円 ( 923円 )	3日目
913円 ( 1,004円 )	3日目
560円 ( 616円 )	3日目
802円 ( 882円 )	3日目
673円 ( 740円 )	3日目
839円 ( 923円 )	3日目
768円 ( 845円 )	3日目
877円 ( 965円 )	在庫品1日目当日出荷可能
713円 ( 784円 )	3日目
961円 ( 1,057円 )	在庫品1日目当日出荷可能
777円 ( 855円 )	3日目
839円 ( 923円 )	3日目
1,156円 ( 1,272円 )	在庫品1日目当日出荷可能
1,390円 ( 1,529円 )	3日目
1,466円 ( 1,613円 )	3日目
1,675円 ( 1,843円 )	3日目
1,648円 ( 1,813円 )	在庫品1日目当日出荷可能
1,909円 ( 2,100円 )	3日目
1,957円 ( 2,153円 )	3日目
2,289円 ( 2,518円 )	3日目
2,661円 ( 2,927円 )	3日目

詳細情報

基本情報

基本情報

【特長】
・ステンレス製の高強度六角穴付きボルト。（強度区分8.8・10.9）
・強度と耐蝕性の両方を必要とする用途に。
・ねじ一本あたりの強度が高く、ねじ径のサイズダウンや本数削減による省スペース・軽量化が可能です。
・耐熱性・耐蝕性にすぐれている。
・非磁性。
【用途】
・FPD製造装置／半導体製造装置／スパッタリング装置／海洋機器／一般産業機械。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

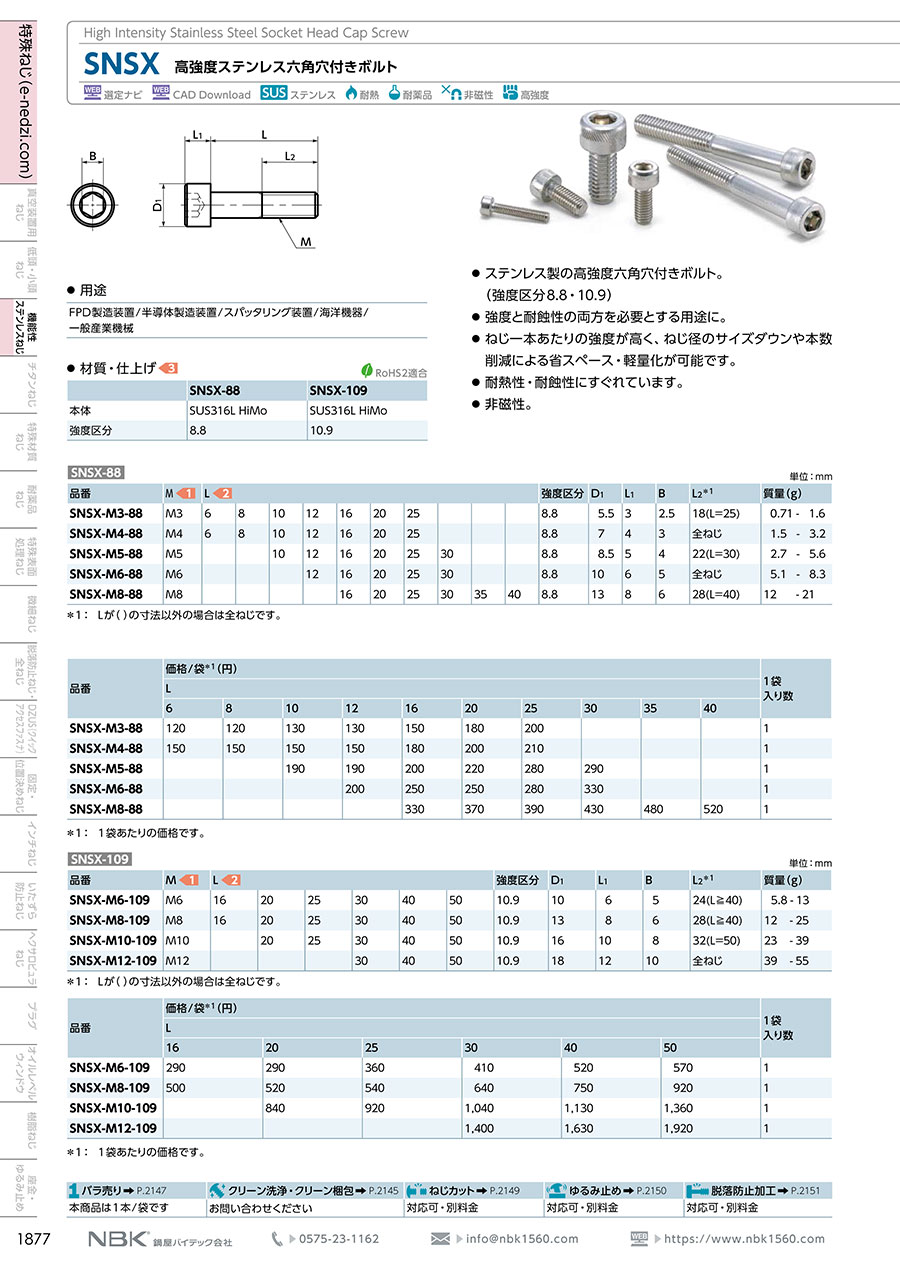

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
【SUS316 / SUS304相当】六角穴付ボルトステンレス
ミスミ
六角穴付ボルト－鉄・単品販売－

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
