1.7	4	箱・パック	0.35	1パック 20個入り
1.7	4	バラ(1個から購入可能)	0.35	1個
2	4	箱・パック	0.4	1パック 20個入り
2	4	バラ(1個から購入可能)	0.4	1個
2	5	箱・パック	0.4	1パック 20個入り
2	5	バラ(1個から購入可能)	0.4	1個
2	6	箱・パック	0.4	1パック 20個入り
2	6	バラ(1個から購入可能)	0.4	1個
2	8	箱・パック	0.4	1パック 20個入り
2	8	バラ(1個から購入可能)	0.4	1個
2	10	箱・パック	0.4	1パック 20個入り
2	10	バラ(1個から購入可能)	0.4	1個
2	12	箱・パック	0.4	1パック 20個入り
2	12	バラ(1個から購入可能)	0.4	1個
2.6	6	箱・パック	0.45	1パック 20個入り
2.6	6	バラ(1個から購入可能)	0.45	1個
2.6	8	箱・パック	0.45	1パック 20個入り
2.6	8	バラ(1個から購入可能)	0.45	1個
2.6	10	箱・パック	0.45	1パック 20個入り
2.6	10	バラ(1個から購入可能)	0.45	1個
2.6	12	箱・パック	0.45	1パック 20個入り
2.6	12	バラ(1個から購入可能)	0.45	1個
3	5	箱・パック	0.5	1パック 20個入り
3	5	バラ(1個から購入可能)	0.5	1個
3	6	箱・パック	0.5	1パック 20個入り
3	6	バラ(1個から購入可能)	0.5	1個
3	8	箱・パック	0.5	1パック 20個入り
3	8	バラ(1個から購入可能)	0.5	1個
3	10	箱・パック	0.5	1パック 20個入り
3	10	バラ(1個から購入可能)	0.5	1個
3	12	箱・パック	0.5	1パック 20個入り
3	12	バラ(1個から購入可能)	0.5	1個
3	15	箱・パック	0.5	1パック 20個入り
3	15	バラ(1個から購入可能)	0.5	1個
3	16	箱・パック	0.5	1パック 20個入り
3	16	バラ(1個から購入可能)	0.5	1個
3	20	箱・パック	0.5	1パック 20個入り
3	20	バラ(1個から購入可能)	0.5	1個
3	25	箱・パック	0.5	1パック 20個入り
3	25	バラ(1個から購入可能)	0.5	1個
4	6	箱・パック	0.7	1パック 20個入り
4	6	バラ(1個から購入可能)	0.7	1個
4	8	箱・パック	0.7	1パック 20個入り
4	8	バラ(1個から購入可能)	0.7	1個
4	10	箱・パック	0.7	1パック 20個入り
4	10	バラ(1個から購入可能)	0.7	1個
4	12	箱・パック	0.7	1パック 20個入り
4	12	バラ(1個から購入可能)	0.7	1個
4	15	箱・パック	0.7	1パック 20個入り
4	15	バラ(1個から購入可能)	0.7	1個
4	16	箱・パック	0.7	1パック 20個入り
4	16	バラ(1個から購入可能)	0.7	1個
4	20	箱・パック	0.7	1パック 20個入り
4	20	バラ(1個から購入可能)	0.7	1個
4	25	箱・パック	0.7	1パック 20個入り
4	25	バラ(1個から購入可能)	0.7	1個
4	30	箱・パック	0.7	1パック 20個入り
4	30	バラ(1個から購入可能)	0.7	1個
5	6	箱・パック	0.8	1パック 10個入り
5	6	バラ(1個から購入可能)	0.8	1個

通常単価(税別) (税込単価)	通常出荷日

1,096円 ( 1,206円 )	在庫品1日目当日出荷可能
378円 ( 416円 )	在庫品1日目当日出荷可能
1,196円 ( 1,316円 )	在庫品1日目当日出荷可能
378円 ( 416円 )	在庫品1日目当日出荷可能
1,196円 ( 1,316円 )	在庫品1日目当日出荷可能
378円 ( 416円 )	在庫品1日目当日出荷可能
1,211円 ( 1,332円 )	在庫品1日目当日出荷可能
371円 ( 408円 )	在庫品1日目当日出荷可能
1,196円 ( 1,316円 )	在庫品1日目当日出荷可能
378円 ( 416円 )	在庫品1日目当日出荷可能
1,196円 ( 1,316円 )	在庫品1日目当日出荷可能
378円 ( 416円 )	在庫品1日目当日出荷可能
1,703円 ( 1,873円 )	在庫品1日目当日出荷可能
414円 ( 455円 )	在庫品1日目当日出荷可能
1,196円 ( 1,316円 )	在庫品1日目当日出荷可能
371円 ( 408円 )	在庫品1日目当日出荷可能
1,196円 ( 1,316円 )	在庫品1日目当日出荷可能
378円 ( 416円 )	3日目
1,518円 ( 1,670円 )	在庫品1日目当日出荷可能
391円 ( 430円 )	3日目
1,656円 ( 1,822円 )	3日目
414円 ( 455円 )	3日目
1,312円 ( 1,443円 )	在庫品1日目当日出荷可能
378円 ( 416円 )	在庫品1日目当日出荷可能
1,295円 ( 1,425円 )	在庫品1日目当日出荷可能
386円 ( 425円 )	在庫品1日目当日出荷可能
1,295円 ( 1,425円 )	在庫品1日目当日出荷可能
386円 ( 425円 )	在庫品1日目当日出荷可能
1,295円 ( 1,425円 )	在庫品1日目当日出荷可能
386円 ( 425円 )	在庫品1日目当日出荷可能
1,518円 ( 1,670円 )	在庫品1日目当日出荷可能
400円 ( 440円 )	3日目
2,232円 ( 2,455円 )	在庫品1日目当日出荷可能
438円 ( 482円 )	3日目
2,157円 ( 2,373円 )	3日目
461円 ( 507円 )	3日目
2,466円 ( 2,713円 )	3日目
480円 ( 528円 )	在庫品1日目当日出荷可能
2,843円 ( 3,127円 )	在庫品1日目当日出荷可能
502円 ( 552円 )	3日目
1,656円 ( 1,822円 )	在庫品1日目当日出荷可能
414円 ( 455円 )	在庫品1日目当日出荷可能
1,703円 ( 1,873円 )	在庫品1日目当日出荷可能
414円 ( 455円 )	3日目
1,703円 ( 1,873円 )	在庫品1日目当日出荷可能
414円 ( 455円 )	3日目
1,990円 ( 2,189円 )	在庫品1日目当日出荷可能
434円 ( 477円 )	3日目
2,232円 ( 2,455円 )	在庫品1日目当日出荷可能
438円 ( 482円 )	3日目
2,044円 ( 2,248円 )	在庫品1日目当日出荷可能
438円 ( 482円 )	3日目
2,157円 ( 2,373円 )	在庫品1日目当日出荷可能
461円 ( 507円 )	在庫品1日目当日出荷可能
2,435円 ( 2,679円 )	在庫品1日目当日出荷可能
470円 ( 517円 )	3日目
2,678円 ( 2,946円 )	3日目
475円 ( 523円 )	在庫品1日目当日出荷可能
1,633円 ( 1,796円 )	3日目
485円 ( 534円 )	3日目

基本情報
商品情報

基本情報

PEEK製の十字穴付きなべ小ねじです。
【特長】
・PEEKは、物理的・化学的特性にすぐれた熱可塑性スーパーエンジニアリングプラスティックです。
・すぐれた耐薬品性。濃硫酸・濃硝酸・濃フッ化水素以外の薬品にほとんど侵されていません。
・耐熱性・耐水性にすぐれ、高い耐熱強度を保持します。
・耐摩耗性・耐衝撃性・耐疲労性にすぐれています。
・UL規格94のV-0をクリアする高い難燃性があります。
【用途】
・FPD製造装置、半導体製造装置、プリント基板エッチング装置、金属表面処理設備、化学プラント、変圧器、電気・電子機器、熱水ポンプ、ケミカルポンプなどに。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

商品情報

すぐれた耐薬品性の樹脂ねじ

材質・仕上げ
本体 : PEEK（ピーク : ポリエーテルエーテルケトン）（うす茶）
耐熱温度*1 : 180℃
*1 : 樹脂素材の値。商品の使用可能温度は、締めつけトルクなどの使用条件により変わる。

使用上の注意
PEEKねじは成形時にねじの累積ピッチのずれが生じるため、ナットと組み合わせて使用。ナットを使用しない場合は、めねじとのはめあいを20mm以下にする。

樹脂ねじの寸法図A

樹脂ねじの寸法図B

品番	M1	L2											D₁	L₁	引張破断荷重^*1 (N)	ねじり破断トルク^*1 (N・m)	質量(g)
SPE-M1.7-P	M1.7	4											2.5	0.5	59	0.02	0.0088
SPE-M2-P	M2	4	5	6	8	10	12						3.5	1.3	160	0.06	0.023 - 0.048
SPE-M2.6-P	M2.6			6	8	10	12						4.5	1.7	312	0.16	0.055 - 0.087
SPE-M3-P	M3		5	6	8	10	12	15	16	20	25		5.5	2	430	0.3	0.082 - 0.22
SPE-M4-P	M4			6	8	10	12	15	16	20	25	30	7	2.6	765	0.64	0.17 - 0.48
SPE-M5-P	M5			6	8	10	12	15	16	20	25	30	9	3.3	1230	1.28	0.33 - 0.8
SPE-M6-P	M6					10	12	15		20	25	30	10.5	3.9	1670	2.26	0.65 - 1.2
SPE-M8-P	M8							15		20	25		14	5.2	3090	5.98	1.6 - 2.2

※ 1 : 表中の数値は参考値であり、保証値ではない。推奨締めつけトルクはねじり破断トルクの50％
※ 単位 : mm

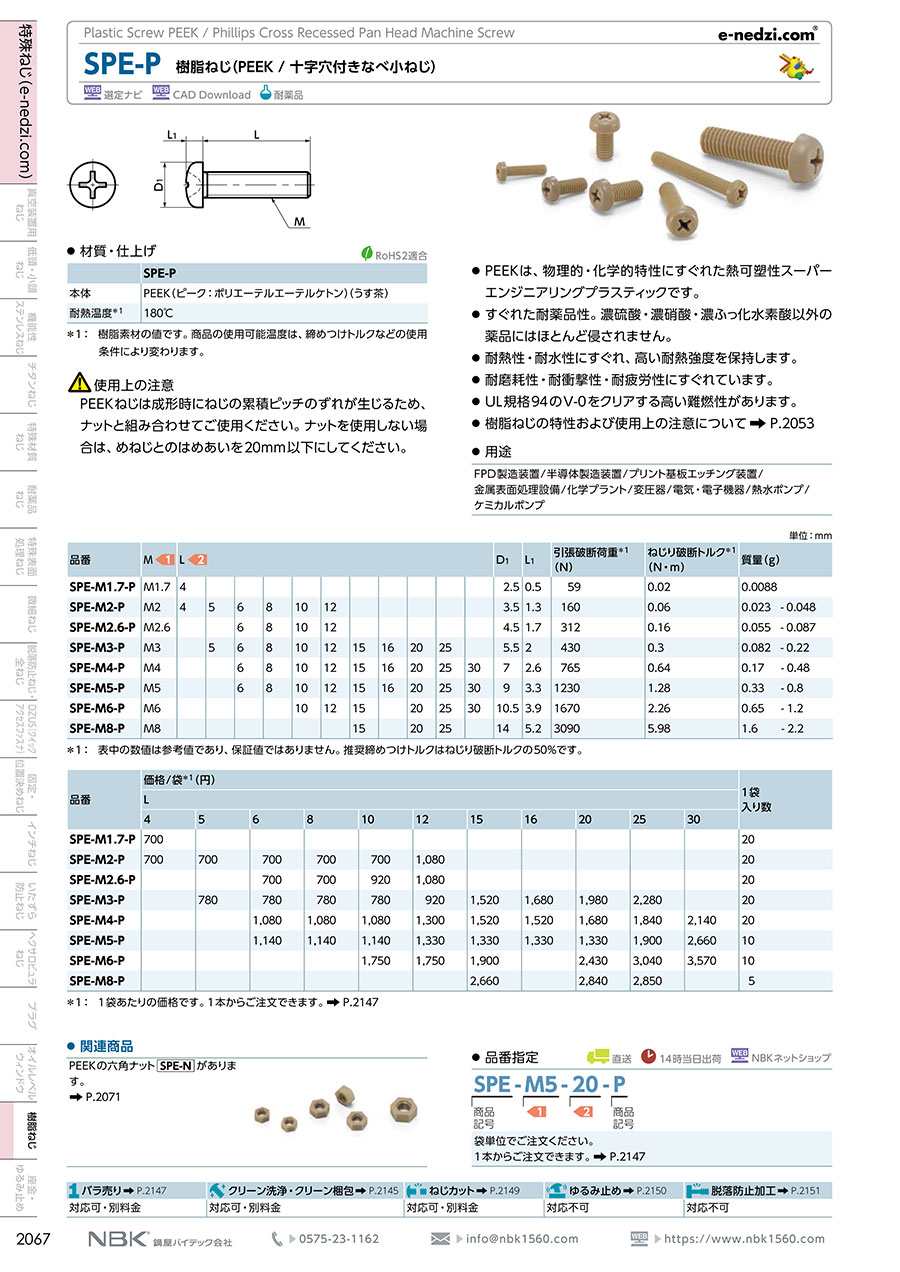

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

樹脂ねじ（PEEK／十字穴付きなべ小ねじ） SPE-Pのレビュー

4.8平均満足度：4.86件のレビュー

星5
83%
星4
17%
星3
0%
星2
0%
星1
0%

試験機に使用しています

満足度：5.02022/02/09

当社で製作している、絶縁抵抗試験機の電極の保持材として使用しています。材質的に絶縁性がよく、吸水性もない材質との事で、こ...もっと読む

0人が参考にしています。

樹脂製ユニットの締結に

満足度：5.02021/09/24

樹脂製ユニットの締結に使用しています。問題なく締結できています。安心して使えるボルトです。

0人が参考にしています。

プリント基板の取り付けに

満足度：4.02020/02/27

当社オリジナル商品に使っています。オリジナル商品の高電圧を切り替えるプリント基板の取り付けに使用しています。ミスミですと...もっと読む

0人が参考にしています。

塗料の治具に使用

満足度：5.02019/11/13

塗料の付くところで使用しています。枠にキズを付けたくなかったので樹脂タイプのねじであるこの商品を選定しました。硬さもちょ...もっと読む

0人が参考にしています。

樹脂部品の組込み

満足度：5.02019/05/16

樹脂部品の組込みに使用しました。M2を使いましたが精度も良く使用にまったく問題ありませんでした。

0人が参考にしています。
