鍋屋バイテック

レベリングアジャスタ FCM／FCF

Name: レベリングアジャスタ FCM／FCF
Brand: 鍋屋バイテック
SKU: 221000233070
Rating: 5 (3 reviews)

カタログ |

通常単価(税別): 672円～3,452円

税込単価: 739円～3,797円

通常出荷日：在庫品1日目～4日目一部当日出荷可能

【特長】・プラスティックパッドのレベリングアジャスタです。・ねじはスティール製です。・耐久性にすぐれて...

詳細を確認

55.0

よく一緒に見られています

鍋屋バイテック

レベリングアジャスタ FDM／FDF

通常価格(税別)： 1,715円 (税込価格：1,887円)

通常出荷日：在庫品1日目

よく一緒に見られています

鍋屋バイテック

レベリングアジャスタ（重荷重・極重荷重タイプ） FPM

通常価格(税別)： 1,426円 (税込価格：1,569円)

通常出荷日：在庫品1日目

未確定：候補が30型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

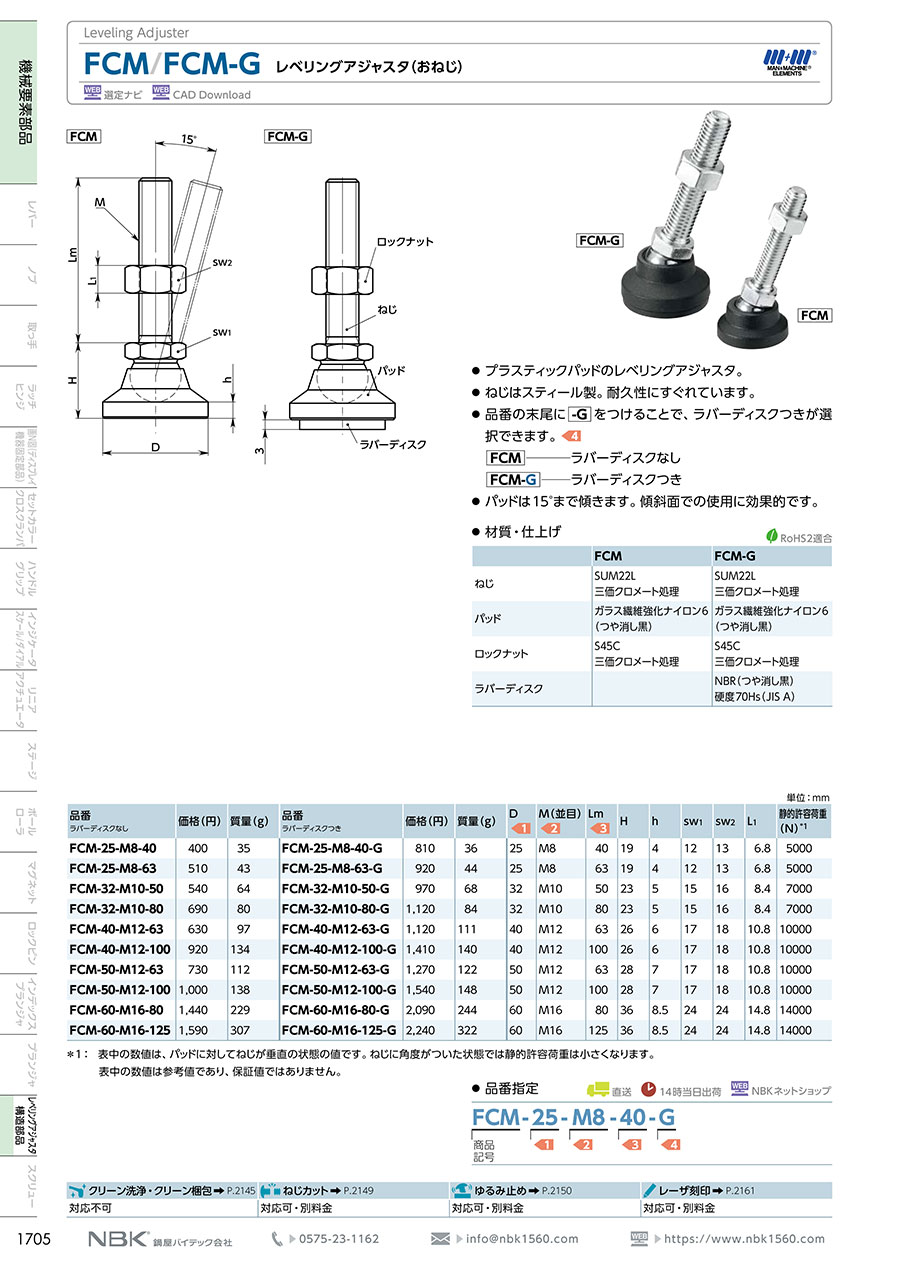

外形図

おねじ

めねじ

製品仕様

FCM

FCF

材質、仕上げ

-	FCM	CF
ねじ	SUM22L 三価クロメート処理	SUM22L 三価クロメート処理
パッド	ガラス繊維強化ナイロン6 (つや消し黒)	ガラス繊維強化ナイロン6 (つや消し黒)
ロックナット	S45C 三価クロメート処理	-

規格表

型番	D	M(並目)	Lm	H	L₁	h	sw₁	sw₂	許容荷重 (N)	質量 (g)
FCM-25-M8-40	25	M8	40	19	6.8	4	12	13	5,000	35
FCM-25-M8-63	25	M8	63	19	6.8	4	12	13	5,000	43
FCM-32-M10-50	32	M10	50	23	8.4	5	15	16	7,000	64
FCM-32-M10-80	32	M10	80	23	8.4	5	15	16	7,000	80
FCM-40-M12-63	40	M12	63	26	10.8	6	17	18	10,000	97
FCM-40-M12-100	40	M12	100	26	10.8	6	17	18	10,000	134
FCM-50-M12-63	50	M12	63	28	10.8	7	17	18	10,000	112
FCM-50-M12-100	50	M12	100	28	10.8	7	17	18	10,000	138
FCM-60-M16-80	60	M16	80	36	14.8	8.5	24	24	14,000	229
FCM-60-M16-125	60	M16	125	36	14.8	8.5	24	24	14,000	307

型番リスト

表示件数

型番

ねじの呼び M

許容荷重【範囲選択】

(kN)

許容荷重

(kN)

ねじの長さ【範囲選択】

(mm)

ねじの長さ Lm

(mm)

幅 D

(mm)

本体高さ h

(mm)

RoHS?

最小発注数量

8	-	-	-	-	25	4	10	1個
8	-	-	-	-	25	4	10	1個
10	-	-	-	-	32	5	10	1個
10	-	-	-	-	32	5	10	1個
12	-	-	-	-	40	6	10	1個
12	-	-	-	-	40	6	10	1個
12	-	-	-	-	50	7	10	1個
12	-	-	-	-	50	7	10	1個
16	-	-	-	-	60	8.5	10	1個
16	-	-	-	-	60	8.5	10	1個
8	1.1～6.0	5	～40	40	25	4	10	1個
8	1.1～6.0	5	～40	40	25	4	10	1個
8	1.1～6.0	5	40.1～70	63	25	4	10	1個
8	1.1～6.0	5	40.1～70	63	25	4	10	1個
10	6.1～10.0	7	40.1～70	50	32	5	10	1個
10	6.1～10.0	7	40.1～70	50	32	5	10	1個
10	6.1～10.0	7	70.1～100	80	32	5	10	1個
10	6.1～10.0	7	70.1～100	80	32	5	10	1個
12	6.1～10.0	10	40.1～70	63	40	6	10	1個
12	6.1～10.0	10	40.1～70	63	40	6	10	1個
12	6.1～10.0	10	70.1～100	100	40	6	10	1個
12	6.1～10.0	10	70.1～100	100	40	6	10	1個
12	6.1～10.0	10	40.1～70	63	50	7	10	1個
12	6.1～10.0	10	40.1～70	63	50	7	10	1個
12	6.1～10.0	10	70.1～100	100	50	7	10	1個
12	6.1～10.0	10	70.1～100	100	50	7	10	1個
16	10.1～15.0	14	70.1～100	80	60	8.5	10	1個
16	10.1～15.0	14	70.1～100	80	60	8.5	10	1個
16	10.1～15.0	14	100.1～130	125	60	8.5	10	1個
16	10.1～15.0	14	100.1～130	125	60	8.5	10	1個

通常単価(税別) (税込単価)	通常出荷日

672円 ( 739円 )	在庫品1日目当日出荷可能
1,319円 ( 1,451円 )	在庫品1日目当日出荷可能
800円 ( 880円 )	4日目
1,327円 ( 1,460円 )	在庫品1日目当日出荷可能
730円 ( 803円 )	4日目
1,528円 ( 1,681円 )	4日目
968円 ( 1,065円 )	4日目
1,921円 ( 2,113円 )	4日目
1,411円 ( 1,552円 )	4日目
2,311円 ( 2,542円 )	4日目
885円 ( 974円 )	在庫品1日目当日出荷可能
1,427円 ( 1,570円 )	在庫品1日目当日出荷可能
677円 ( 745円 )	在庫品1日目当日出荷可能
1,280円 ( 1,408円 )	在庫品1日目当日出荷可能
1,090円 ( 1,199円 )	在庫品1日目当日出荷可能
1,611円 ( 1,772円 )	4日目
1,100円 ( 1,210円 )	4日目
1,637円 ( 1,801円 )	在庫品1日目当日出荷可能
1,159円 ( 1,275円 )	4日目
1,686円 ( 1,855円 )	在庫品1日目当日出荷可能
1,467円 ( 1,614円 )	在庫品1日目当日出荷可能
2,179円 ( 2,397円 )	4日目
1,209円 ( 1,330円 )	在庫品1日目当日出荷可能
2,043円 ( 2,247円 )	4日目
1,573円 ( 1,730円 )	4日目
2,522円 ( 2,774円 )	4日目
2,147円 ( 2,362円 )	4日目
3,043円 ( 3,347円 )	4日目
2,465円 ( 2,712円 )	4日目
3,452円 ( 3,797円 )	4日目

詳細情報

基本情報

基本情報

【特長】
・プラスティックパッドのレベリングアジャスタです。
・ねじはスティール製です。
・耐久性にすぐれています。
・品番の末尾に-Gをつけることで、ラバーディスクつきが選択できます。
・パッドは15°まで傾きます。
・傾斜面での使用に効果的です。
【用途】
・装置や機器のレベル調整に。

カタログ

カタログ (見開き版)

商品担当おすすめ

鍋屋バイテック
レベリングアジャスタ FDM／FDF
ねじ・パッドがスティール製のレベリングフットで<br/>傾斜面での使用に効果的です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

レベリングアジャスタ FCM／FCFのレビュー

5平均満足度：5.03件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

固定治具に使用

満足度：5.02018/06/08

メネジタイプを購入。作りがシッカリしており、パッド部がガタツク事も無し。目的の用途に十分機能を果たしました。

1人が参考にしています。

製品部品として使用

満足度：5.02021/08/18

お客様よりご依頼の製品にラバー付を使用しました。傾斜面に設置のため、傾き可能で耐久性のあるアジャストボルトが必要だった...もっと読む

0人が参考にしています。

装置レベル調整用

満足度：5.02018/01/22

30mm角の足で使用したかったのでゴム足部が30mm以下の物を探しておりました。実績のあるメーカー品であり機能も商品とし...もっと読む

0人が参考にしています。
