バイスアクションラッチ - スモールサイズ E3

Name: バイスアクションラッチ - スモールサイズ E3
Brand: 鍋屋バイテック
SKU: 221000231887
Rating: 5 (1 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): 3,697円～4,319円

税込単価: 4,067円～4,751円

バイスアクションラッチスモールサイズです。【特長】・六角穴タイプとノブつきタイ...

詳細情報を確認する

種類
特殊型
材質
樹脂・その他
引張荷重 (N)
330
材料
亜鉛ダイカスト
品名
ラッチ
表面処理
つや消し黒

未確定：候補が16型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

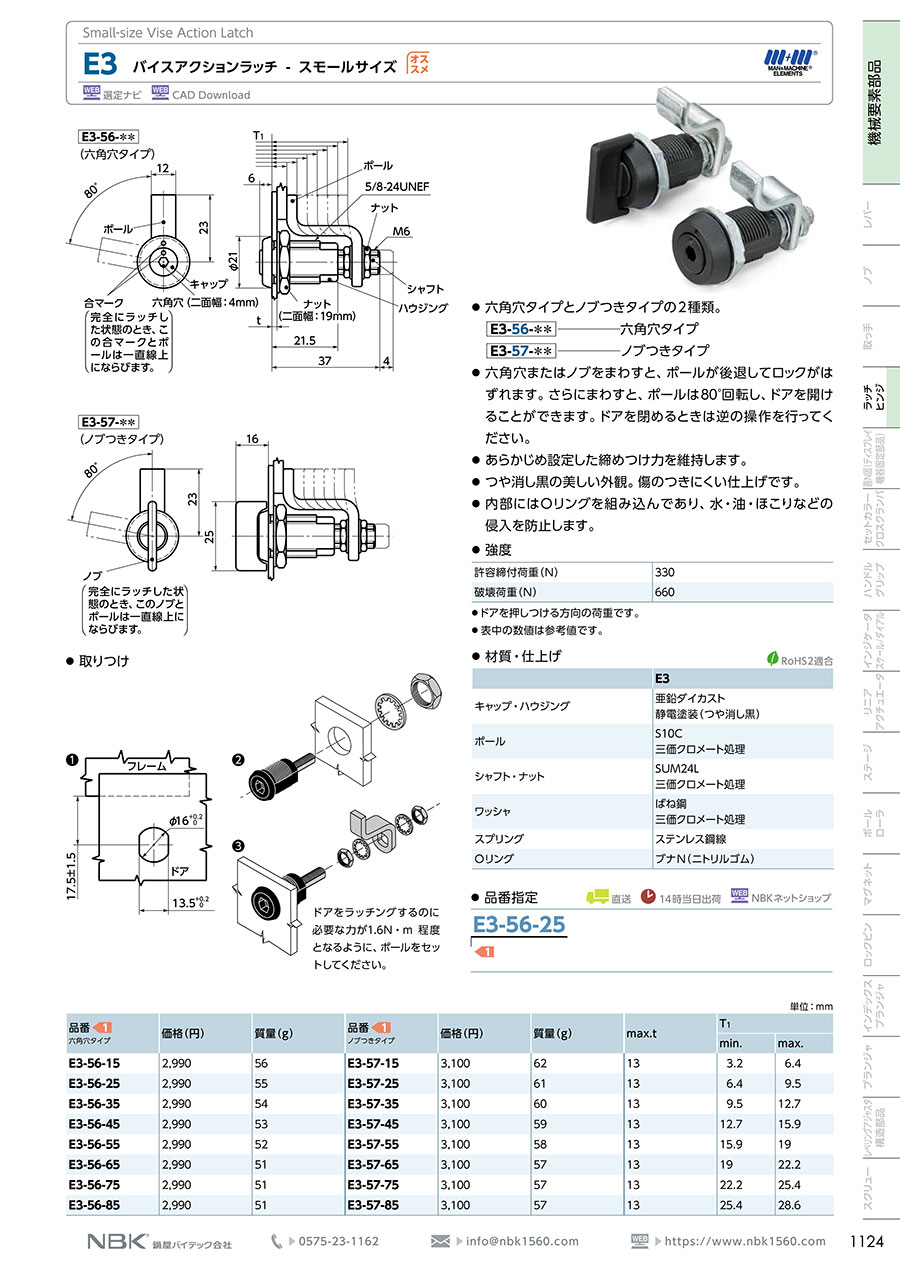

外形図

E3-56-○○

E3-57-○○

製品仕様

E3-56／57

材質・仕上げ

-	E3
キャップ・ハウジング	亜鉛ダイカスト静電塗装（つや消し黒）
ポール	S10 三価クロメート処理
シャフト・ナット	SUM24L 三価クロメート処理
ワッシャ	ばね鋼三価クロメート処理
スプリング	ステンレス鋼線
Oリング	ブナN（ニトリルゴム）

取りつけ

取付方法

強度

許容締付荷重（N）	330
破壊荷重（N）	660

※ ドアを押しつける方向の荷重です。
※ 表中の数値は参考値です。

規格表

単位：mm

型番	max.t	T₁		質量（g）
型番	max.t	max.	min.	質量（g）
E3-56-15	13	6.4	3.2	56
E3-56-25	13	9.5	6.4	55
E3-56-35	13	12.7	9.5	54
E3-56-45	13	15.9	12.7	53
E3-56-55	13	19	15.9	52
E3-56-65	13	22.2	19	51
E3-56-75	13	25.4	22.2	51
E3-56-85	13	28.6	25.4	51
E3-57-15	13	6.4	3.2	62
E3-57-25	13	9.5	6.4	61
E3-57-35	13	12.7	9.5	60
E3-57-45	13	15.9	12.7	59
E3-57-55	13	19	15.9	58
E3-57-65	13	22.2	19	57
E3-57-75	13	25.4	22.2	57
E3-57-85	13	28.6	25.4	57

型番リスト

表示件数

型番

タイプ

可能締付板厚範囲

(mm)

RoHS?

最小発注数量

六角穴	3.2～6.4	10	1個
六角穴	6.4～9.5	10	1個
六角穴	9.5～12.7	10	1個
六角穴	12.7～15.9	10	1個
六角穴	15.9～19	10	1個
六角穴	19～22.2	10	1個
六角穴	22.2～25.4	10	1個
六角穴	25.4～28.6	10	1個
ノブ付	3.2～6.4	10	1個
ノブ付	6.4～9.5	10	1個
ノブ付	9.5～12.7	10	1個
ノブ付	12.7～15.9	10	1個
ノブ付	15.9～19	10	1個
ノブ付	19～22.2	10	1個
ノブ付	22.2～25.4	10	1個
ノブ付	25.4～28.6	10	1個

通常単価(税別) (税込単価)	通常出荷日

3,825円 ( 4,208円 )	4日目
3,697円 ( 4,067円 )	4日目
3,697円 ( 4,067円 )	4日目
3,697円 ( 4,067円 )	4日目
3,697円 ( 4,067円 )	4日目
3,805円 ( 4,186円 )	4日目
3,825円 ( 4,208円 )	4日目
3,697円 ( 4,067円 )	4日目
4,134円 ( 4,547円 )	4日目
4,114円 ( 4,525円 )	4日目
4,296円 ( 4,726円 )	在庫品1日目当日出荷可能
3,897円 ( 4,287円 )	4日目
3,897円 ( 4,287円 )	4日目
3,897円 ( 4,287円 )	4日目
3,897円 ( 4,287円 )	4日目
4,319円 ( 4,751円 )	4日目

詳細情報

基本情報

基本情報

バイスアクションラッチスモールサイズです。
【特長】
・六角穴タイプとノブつきタイプの2種類です。
・E3-56-＊＊：六角穴タイプ。
・E3-57-＊＊：ノブつきタイプ。
・六角穴またはノブをまわすと、ポールが後退してロックがはずれます。
・さらにまわすと、ポールは80°回転し、ドアを開けることができます。
・ドアを閉めるときは逆の操作を行ってください。
・あらかじめ設定した締めつけ力を維持します。
・つや消し黒の美しい外観です。
・傷のつきにくい仕上げです。
・内部にはOリングを組み込んであり、水・油・ほこりなどの侵入を防止します。
【用途】
・装置全般。
