ソフトラッチ C7
- 通常単価(税別)
- 2,997円～5,458円
- 税込単価
- 3,297円～6,004円
プラスティックラバー製ソフトラッチです。【特長】・頑丈でしかもフレキシブルです...
詳細情報を確認する
商品情報

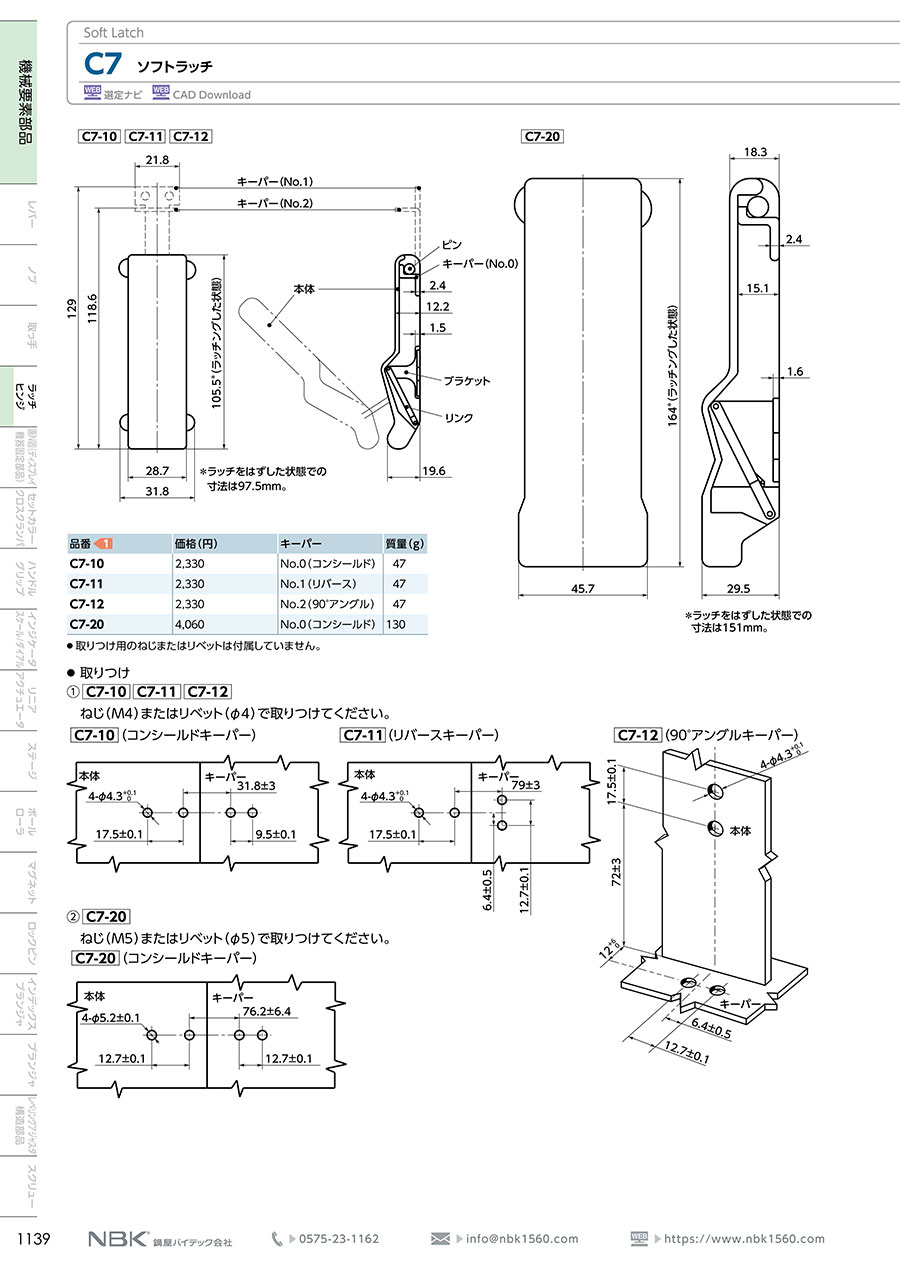

外形図
C7-10／C7-11／C7-12
C7-20
製品仕様
C7
材質・仕上げ
| - | C7 |
|---|---|
| 本体 | プラスティックラバー（つや消し黒） |
| リンク・ブッシング | ガラス繊維強化ナイロン66（黒） |
| リベット | SUS430 |
| ピン・キーパー・ブラケット | SUS304 |
取りつけ方法
（1）C7-10／C7-11／C7-12
ねじ（M4）またはリベット（φ4）で取りつけてください。
C-10（コンシールドキーパー）
C-11（リバースキーパー）
C-12（90°アングルキーパー）
（2）C7-20
ねじ（M5）またはリベット（φ5）で取りつけてください。
C-20（コンシールドキーパー）
使用方法
使用手順
締結力
C7-10／C7-11／C7-12
C7-20
| 型番 | キーパー | キー口ック | 質量 （g） |
|---|---|---|---|
| C7-10 | No.0（コンシールド） | なし | 47 |
| C7-11 | No.1（リバース） | なし | 47 |
| C7-12 | No.2（90°アングル） | なし | 47 |
| C7-20 | No.0（コンシールド） | なし | 130 |
詳細情報
基本情報
プラスティックラバー製ソフトラッチです。
【特長】
・頑丈でしかもフレキシブルです。
・振動・衝撃を吸収し、また、ミスアライメントがあっても確実にラッチします。
・耐蝕性にすぐれ、紫外線にも耐える材質です。
・屋外でも使用できます。
・電気絶縁性があります。
・ラッチをはずした状態でも本体はばたつきません。
・使用可能温度：-30℃～65℃。
・振動・衝撃を吸収します。
【用途】
・装置全般。
カタログ
