スライドラッチ A3-12
- 通常単価(税別)
- 591円～1,147円
- 税込単価
- 650円～1,262円
通常出荷日：在庫品1日目～3日目一部当日出荷可能
スライドラッチフラッシュスタイル。【特長】・本体は前後にスライド可能。・角穴にはめ込むだけで簡単に取り...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が4型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
A-3-40-525-1／A-3-40-625-1／A-3-50-925-1
A-3-99-122-12
製品仕様
A3-12
材質・仕上げ
| - | A3 |
|---|---|
| 本体 | ABS（つや消し黒）、UL94 HB |
| スプリング | ステンレス鋼線 |
取りつけ
取りつけ手順
操作
操作方法
強度
| 許容締付荷重（N） | A3-40-525-12 A3-40-625-12 | 180 |
|---|---|---|
| A3-99-122-12 A3-50-925-12 | 220 | |
| 破壊荷重（N） | - | 580 |
- ※ ドアを押しつける方向の荷重です。
- ※ 表中の数値は参考値です。
規格表
単位：mm
| 型番 | t | T1 | A | B | C | D | E | F | G | H | L | W | X | キーロック |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A3-40-525-12 | 1.2±0.1 | 6.4 | 57 | 15 | 28 | 25 | 47 | 13 | 2 | 5.5 | 38.1 | 25.4 | 12.7 | なし |
| A3-40-625-12 | 1.6-0.2～0 | 6.4 | 57 | 15 | 28 | 25 | 47 | 13 | 2 | 5.5 | 38.1 | 25.4 | 12.7 | なし |
| A3-50-925-12 | 2.2-0.2～0 | 6.4 | 57 | 15 | 47 | 44 | 47 | 13 | 2 | 5.5 | 38.1 | 44.5 | 12.7 | なし |
| A3-99-122-12 | 2.2-0.2～0 | 6.4 | 57 | 21 | 50 | 44 | 48 | 19 | 2 | 5.5 | 38.1 | 44.5 | 12.7 | なし |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
621円 ( 683円 ) | 在庫品1日目当日出荷可能 |
591円 ( 650円 ) | 在庫品1日目当日出荷可能 |
1,147円 ( 1,262円 ) | 在庫品1日目当日出荷可能 |
1,127円 ( 1,240円 ) | 3日目 |
詳細情報
基本情報
スライドラッチフラッシュスタイル。
【特長】
・本体は前後にスライド可能。
・角穴にはめ込むだけで簡単に取りつけが可能。
・UL94V-0適合品も用意。
・使用可能温度：-40～60℃。
【用途】
・装置全般。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

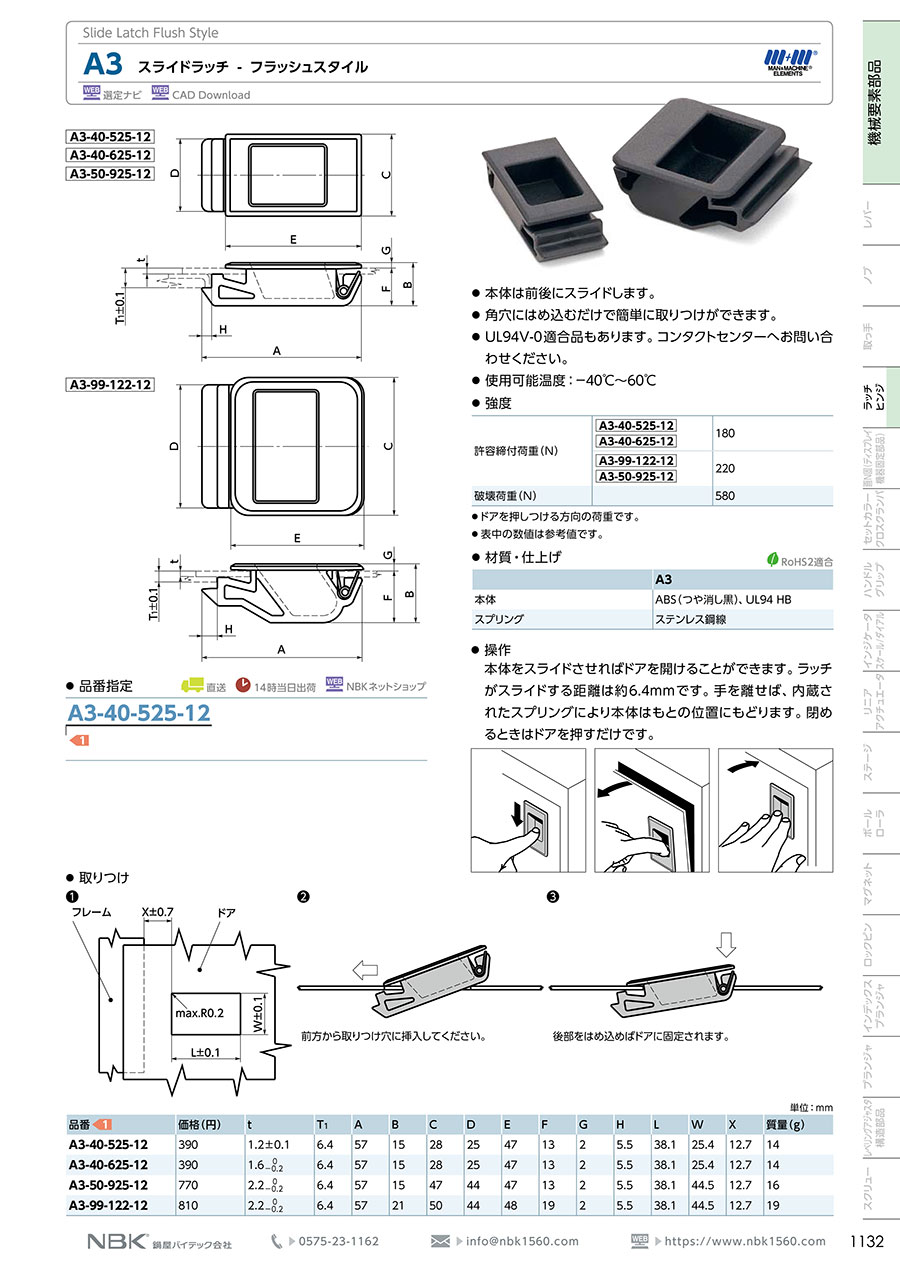

カタログ
商品担当おすすめ
スライドラッチ A3-12のレビュー
カバー部に対するラッチとして
3
3.02020/02/14
当社製品カバー部に対するラッチとして利用しています。商品自体は得意先様よりの指定品でありシンプル且つ用途も限定されている...もっと読む
1人が参考にしています。
