鍋屋バイテック

スウェルラッチ 19

カタログ |

通常単価(税別): 1,070円～1,626円

税込単価: 1,177円～1,789円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

通常出荷日：在庫品1日目

特殊型（ファスナー・スナップ錠）のスウェルラッチです。【特長】・ハンドルを倒す...

種類
特殊型
材質
樹脂・その他
材料
ナイロン66
品名
ラッチ

未確定：候補が3型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

材質・仕上げ

-	19
ハンドル・ナット	ナイロン66（黒）
シャフト	真鍮（黒）
ゴムブシュ	SBR（黒）
ピン	SUS302

取りつけ

取りつけ手順（1）

取りつけ手順（2）
ハンドルを起こした状態でゴムブッシュとナットを取りつけてください。

耐荷重

単位：mm

型番	t	G	H	K	ドアとフレームの許容ミスアライメント max.	荷重（N）*¹
19-81-10	～3.2	3.3	4.1	9.5	0.4	180
19-91-10	～3.2	4.5	5.8	13.5	0.6	440
19-91-10	3.2～4.8	4.5	5.8	14	0.8	330
19-10-101-10	1.2～3.2	6.5	8	19	0.9	330
	3.2～4.8	6.5	8	19.5	1.1	660
	4.8～6.4	6.5	8	20	1.3	550
	6.4～	6.5	8	20.5	1.5	220

*1分単位での短時間における耐荷重です。この荷重での長時間にわたる使用は避けてください。

規格表

単位：mm

型番	max.p	A	B	C	D	E	F	I（二面幅）
19-81-10	3.2	28	12	4	8	13	15.5	6
19-91-10	4.8	39	17	5	11.5	19	22.5	8
19-10-101-10	6.4	56	29	7	16	27	31.5	11

型番リスト

表示件数

型番

19-10-101-10

19-81-10

19-91-10

ハンドル長さ

(mm)

RoHS?

最小発注数量

56	10	1個
28	10	1個
39	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,626円 ( 1,789円 )	4日目
1,070円 ( 1,177円 )	4日目
1,151円 ( 1,266円 )	4日目

詳細情報

基本情報

基本情報

特殊型（ファスナー・スナップ錠）のスウェルラッチです。
【特長】
・ハンドルを倒すと、ゴムブシュが軸方向に圧縮され、円周方向に膨張してドアをラッチします。
・ドアとフレームにミスアライメントがあっても、ゴムブシュの変形でラッチングできます。
・ガラス・プラスティックなどのドア・フレームにも適用できます。
・材質・仕上げ：ハンドル・ナット：ナイロン66（黒）、シャフト：真鍮（黒）、ゴムブシュ：SBR（黒）、ピン：SUS30。
【用途】
・装置全般。

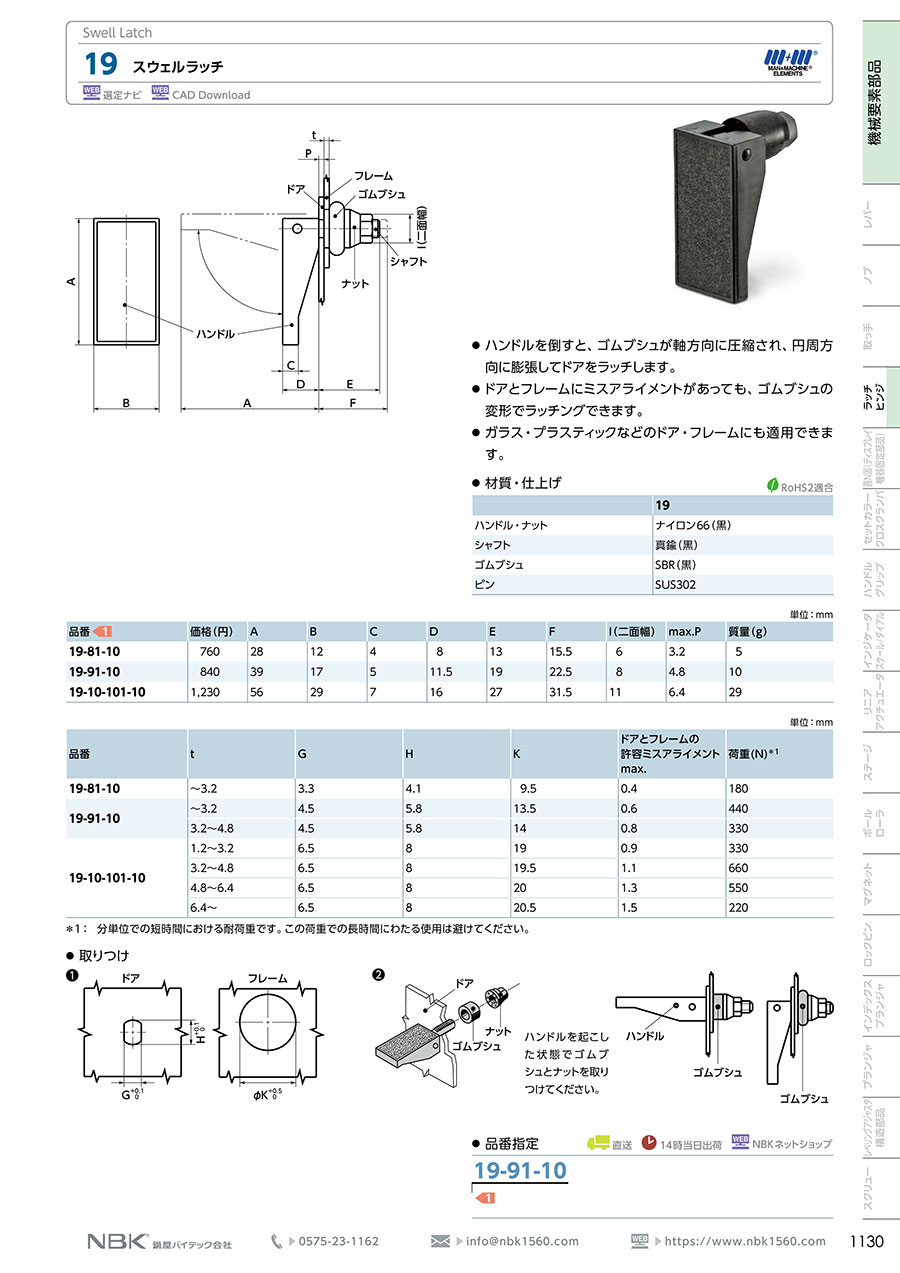

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

鍋屋バイテック
T-ハンドルバイスアクションラッチ E3
コンプレッション機能により締めつけができるT-ハンドルラッチ。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
