ボールボタン BB SK4
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が7型番あります。
商品情報

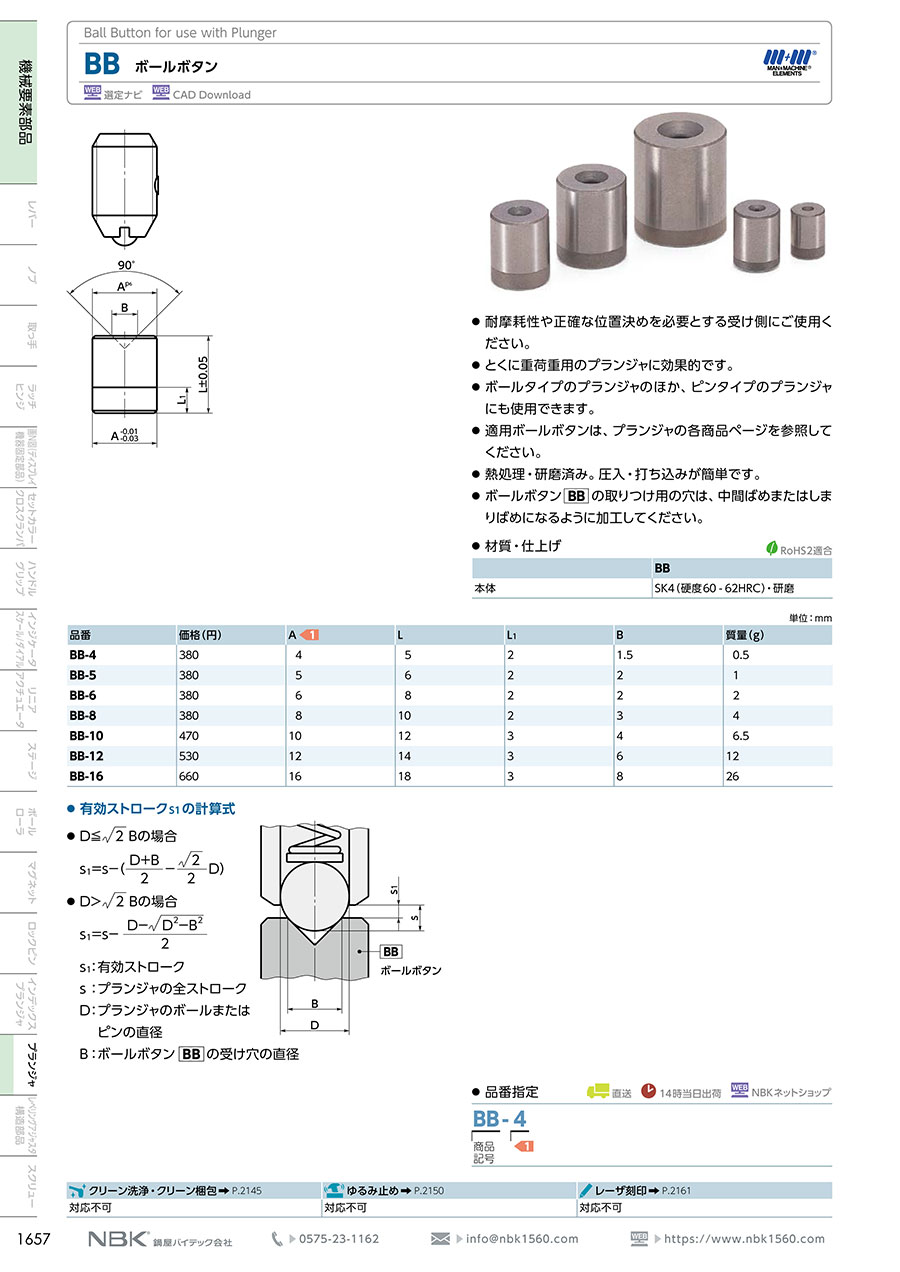

BBボールボタンの特長
商品画像
寸法
寸法図
単位：mm
| 品番 | A | L | L1 | B | 質量（g） |
|---|---|---|---|---|---|
| BB-4 | 4 | 5 | 2 | 1.5 | 0.5 |
| BB-5 | 5 | 6 | 2 | 2 | 1 |
| BB-6 | 6 | 8 | 2 | 2 | 2 |
| BB-8 | 8 | 10 | 2 | 3 | 4 |
| BB-10 | 10 | 12 | 3 | 4 | 6.5 |
| BB-12 | 12 | 14 | 3 | 6 | 12 |
| BB-16 | 16 | 18 | 3 | 8 | 26 |
材質・仕上げ
| BB | |
|---|---|
| 本体 | SK4（硬度60 - 62HRC）・研磨 |
有効ストロークS1の計算式
有効ストロークS1の計算式
詳細情報
基本情報
【特長】
・ボールタイプのプランジャのほか、ピンタイプのプランジャにも使用できます。
・熱処理・研磨済みです。
・圧入・打ち込みが簡単です。
・とくに重荷重用のプランジャに効果的です。
・耐摩耗性や正確な位置決めを必要とする受け側にご使用ください。
・ボールボタンBBの取りつけ用の穴は、中間ばめまたはしまりばめになるように加工してください。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
カタログ
商品担当おすすめ
ボールボタン BB SK4のレビュー
回転軸部に使用しています
4
4.02023/10/25
回転軸部の位置決めにこの商品とボールプランジャーとの組み合わせで使用しています。この構成は初めての試みでした。使ってみて...もっと読む
0人が参考にしています。
装置部品
4
4.02023/07/28
装置のプランジャの受け側に使用。
位置も求めていた位置に取り付け出来ました。
0人が参考にしています。
外販装置付帯部品として使用
5
5.02020/09/25
外販装置にてワークの位置決め用途で使用しているインデックスプランジャに対し受け側把持のために利用しています。装置導入当初...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Q適用プランジャはどれになりますか。
A
カタログおよびホームページのプランジャカテゴリに適用ボールボタンの記載があります。そこをご参照ください
